ARRSN5-868.000MHZ

产品分类: NFC/RFID芯片
厂牌: ABRACON
产品描述: Read Only 865MHz 871MHz 50mm*50mm*9.4mm
供应商型号: 535-12933-ND
供应商: Digi-Key
标准整包数: 1
ABRACON NFC/RFID芯片 ARRSN5-868.000MHZ

ARRSN5-868.000MHZ概述

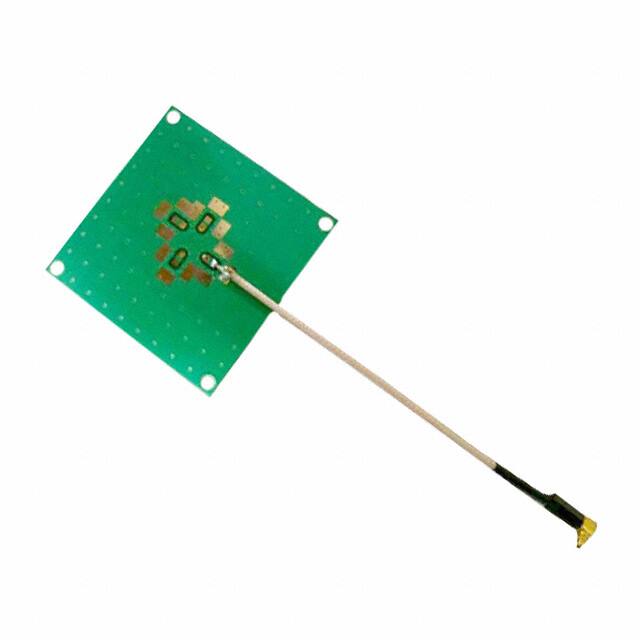

    # 产品技术手册:ARRSN5-868.000MHz天线

    产品简介


    ARRSN5-868.000MHz是一款专为射频识别(RFID)系统设计的高性能天线,广泛应用于零售、制药、汽车工业的物流和库存管理,以及工业自动化领域。此外,它还可用于接触式智能卡系统。该产品具有高增益、易于安装的特点,且符合RoHS标准,是一款环保且高效的电子元器件。
    主要功能
    - 支持RFID读写操作。
    - 具备较高的增益性能,可提升信号接收和发送效率。
    - 支持多种通信频率,适合不同行业需求。
    应用领域
    - RFID物流与库存管理系统。
    - 接触式智能卡。
    - 工业自动化设备。

    技术参数


    以下是ARRSN5-868.000MHz的技术规格和性能参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 中心频率 | 868±3 MHz
    | 驻波比(V.S.W.R) 1.5 <1.5时有效 |
    | 带宽 5.0 MHz
    | 输入阻抗 50 Ω
    | 增益 2.5 dBi | 基于70×70mm地平面 |
    | 极化方式 RHCP 右旋圆极化 |
    | 工作温度范围 | -40 +80 | ℃
    | 存储温度范围 | -45 +85 | ℃
    其他尺寸细节:
    - 尺寸:50.0 × 50.0 × 9.4 mm(允许公差±0.3mm)
    - 天线类型:陶瓷介质45×45×6mm
    - PCB材质:FR4,厚度50mm
    - 射频电缆:RG178,外径2.7±0.3mm,长度90±5mm和110±5mm
    - 射频连接器:MMCX-JW3

    产品特点和优势


    1. 高增益:ARRSN5-868.000MHz提供了2.5dBi的增益,能够显著提高信号传输效率。
    2. 易于安装:设计紧凑,便于在各种环境中快速部署。
    3. 兼容性强:配备标准MMCX-JW3接口,方便与其他设备集成。
    4. 环保合规:符合RoHS标准,适用于对环保要求高的应用场合。

    应用案例和使用建议


    应用案例
    - 零售行业:用于商品跟踪和库存管理。
    - 制药行业:确保药品供应链的安全性和准确性。
    - 汽车行业:支持生产线上的车辆识别和追踪。
    使用建议
    - 确保天线周围有足够的空间以避免干扰。
    - 在安装过程中注意保持正确的极化方向。
    - 定期检查射频电缆和连接器的状态,防止老化影响性能。

    兼容性和支持


    ARRSN5-868.000MHz与其他常见的RFID读写器兼容,可以轻松集成到现有的系统中。制造商提供全面的技术支持和服务保障,确保客户的长期满意度。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 信号强度不足 | 检查天线安装位置,调整方向并重新测试 |
    | 连接不稳定 | 更换射频电缆或连接器 |
    | 温度过高导致故障 | 确保工作温度处于-40至+80℃范围内 |

    总结和推荐


    综上所述,ARRSN5-868.000MHz是一款性能优异、应用广泛的天线产品。其高增益、易安装以及环保特性使其成为物流、制造等行业理想的选择。强烈推荐给需要高效、稳定无线通信解决方案的用户。
    通过本文档提供的详细信息,希望帮助您更好地理解和使用ARRSN5-868.000MHz天线。如果您有任何疑问或需要进一步的技术支持,请随时联系我们的客服团队。

ARRSN5-868.000MHZ参数

参数
最小工作供电电压 -
工作模式 Read Only
支持协议 -
最大工作频率 871MHz
最小工作频率 865MHz
最大工作供电电压 -
长*宽*高 50mm*50mm*9.4mm
应用等级 工业级
零件状态 在售
包装方式 托盘

ARRSN5-868.000MHZ厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ARRSN5-868.000MHZ数据手册

厂牌 PDF简要描述 下载
ABRACON NFC/RFID芯片 ABRACON ARRSN5-868.000MHZ ARRSN5-868.000MHZ数据手册

ARRSN5-868.000MHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
