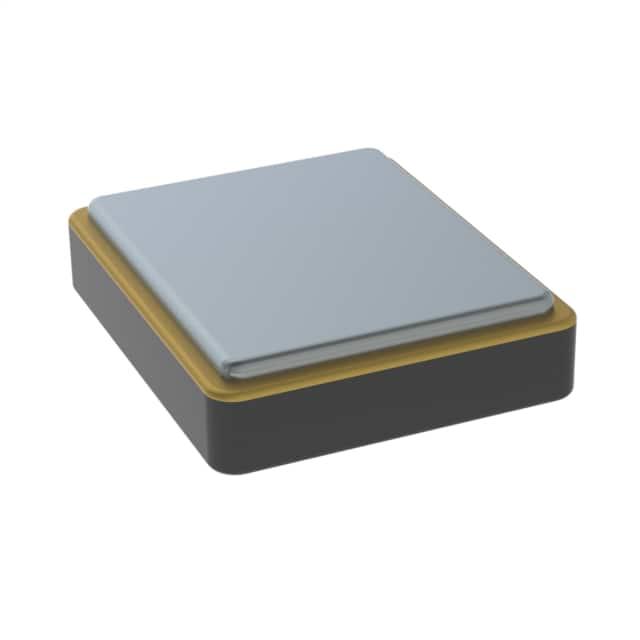

ABM13W-40.0000MHZ-7-B2X-T5

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 7pF ±20ppm ±20ppm 40MHz 50Ω 10μW 贴片安装 1.2mm*1mm*330μm
供应商型号: SYE-ABM13W-40.0000MHZ-7-B2X-T5
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM13W-40.0000MHZ-7-B2X-T5

ABM13W-40.0000MHZ-7-B2X-T5概述

    # IoT Optimized Ultra-Miniature Quartz Crystal ABM13W Series

    1. 产品简介


    ABM13W系列是一款超小型石英晶体,采用1.20 x 1.00 x 0.33mm的微型封装设计。该系列产品专为物联网(IoT)、可穿戴设备及无线通信模块等空间受限的应用而优化,具有极高的频率稳定性和可靠性。作为世界上最小的At-Cut MHz晶体之一,ABM13W系列特别适合于近场通信(NFC)、蓝牙低功耗(BLE)以及ISM频段应用,同时兼容多种低功耗微控制器(MCU)和片上系统(SoC)。
    主要特点:
    - 尺寸:1.20 x 1.00 x 0.33 mm
    - 工作温度范围:-40°C至+85°C
    - 频率范围:32.0000 MHz 至 80.0000 MHz
    - 标准频率选项:32.0000, 37.4000, 38.4000, 40.0000, 45.0000, 48.0000, 52.0000, 60.0000, 76.8000, 80.0000 MHz
    - 支持低功耗和高稳定性应用
    - RoHS/REACH合规

    2. 技术参数


    以下是ABM13W系列石英晶体的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率范围 | 32.0000 | 80.0000 MHz
    | 工作模式 | 基频
    | 操作温度范围 | -40 | +85 | °C
    | 存储温度范围 | -40 | +125 | °C
    | 频率容差(@+25°C)| -10 | ±10 | +10 | ppm | 选项 |
    | 频率稳定性 | -15 | ±15 | +15 | ppm | 选项 |
    | 等效串联电阻(R1)| <45 | 100 | Ω | 32.0000-32.9999 MHz |
    | 负载电容 | 5.0 pF | 可选 |
    | 驱动功率 | 10 | 100 | μW

    3. 产品特点和优势


    ABM13W系列具备多项卓越的特点和优势,使其成为IoT设备的理想选择:
    - 全球最小尺寸:1.20 x 1.00 x 0.33 mm,适合高度受限的设计。
    - 宽温范围:能够在极端环境中保持稳定的性能。
    - 低功耗优化:与现代低功耗SoC完美匹配,实现最佳能耗表现。
    - 高可靠性:符合RoHS/REACH标准,确保环保且安全。
    - 广泛频率支持:提供多种标准频率选项,并可根据需求定制非标准频率。

    4. 应用案例和使用建议


    ABM13W系列广泛应用于各类IoT设备中,如蓝牙模块、无线通信模块、可穿戴设备和智能家居系统等。以下是具体的应用实例及使用建议:
    - 蓝牙低功耗模块:在设计时需确保电路板布局合理,以减少寄生效应对晶体的影响。
    - 可穿戴设备:选择适合的工作温度范围和频率稳定性选项,以适应用户可能面对的不同环境条件。
    - NFC应用:注意负载电容的选择,确保信号传输的准确性。

    5. 兼容性和支持


    ABM13W系列晶体与市面上主流的微控制器和SoC完全兼容,支持批量生产所需的自动化贴装流程。此外,阿布拉康公司提供全面的技术支持服务,包括样品申请、工程咨询和技术文档下载等。

    6. 常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题:如何选择合适的负载电容?
    解决方案:根据实际电路设计的需求,参考制造商提供的推荐值进行选择。
    - 问题:产品如何应对高温环境下的性能下降?
    解决方案:选用扩展温度范围版本的产品,并严格按照推荐的焊接工艺操作。

    7. 总结和推荐


    综上所述,ABM13W系列凭借其紧凑的设计、出色的频率稳定性和广泛的适用性,在IoT行业中表现出色。对于需要高性能、低功耗和小体积解决方案的设计工程师来说,这是一个非常值得考虑的选择。因此,我们强烈推荐这一系列的产品用于各种物联网相关项目。
    联系方式:
    电话:512-371-6159
    传真:512-351-8858
    官网:www.abracon.com

ABM13W-40.0000MHZ-7-B2X-T5参数

参数
负载电容 7pF
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 50Ω
频率 40MHz
驱动电平 10μW
长*宽*高 1.2mm*1mm*330μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
