ABM11-24.000MHZ-B1U-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 10pF ±10ppm ±10ppm 24MHz 100Ω 贴片安装 2mm*1.6mm*590μm
供应商型号: 3228467
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM11-24.000MHZ-B1U-T

ABM11-24.000MHZ-B1U-T概述

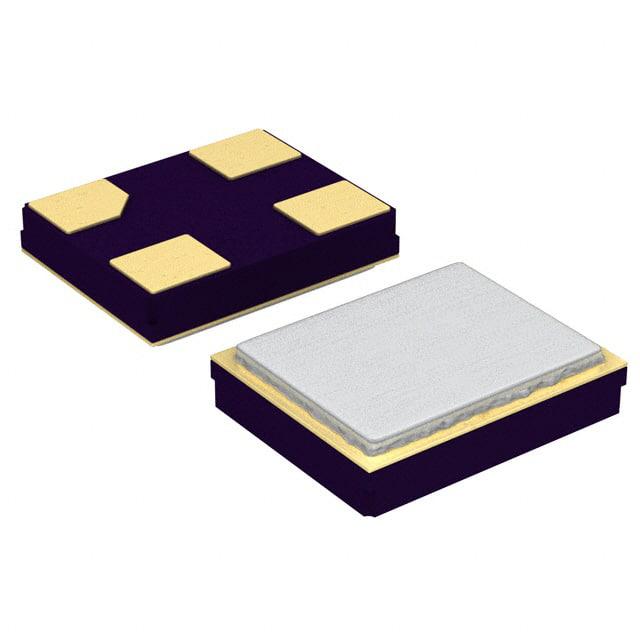

    ABM11 陶瓷SMD超小型石英晶体

    产品简介


    ABM11 是一种超小型陶瓷表面贴装(SMD)石英晶体,适用于多种电子设备。它广泛应用于蜂窝电话、寻呼机、通信和测试设备以及高密度应用领域,尤其在PCMCIA和无线应用方面表现出色。该产品的紧凑设计使其特别适合空间受限的应用场合。

    技术参数


    - 封装尺寸: 2.0 x 1.6 x 0.59mm 超小型封装
    - 工作频率范围: 16.000 MHz 至 50.000 MHz
    - 操作模式: 基频模式
    - 操作温度: -10°C 至 +60°C
    - 存储温度: -40°C 至 +85°C
    - 频率容差: ±30 ppm(25°C时)
    - 频率稳定性: ±50 ppm(相对于25°C)
    - 串联电阻 (R1): 依据不同的频率范围而异
    - 并联电容 (C0): 7.0 pF
    - 负载电容 (CL): 10 pF
    - 驱动功率: 10 µW 至 100 µW
    - 老化率: -5 ppm 至 +5 ppm @25°C±3°C(第一年)
    - 绝缘电阻: 500 MΩ @ 100Vdc ± 15V

    产品特点和优势


    ABM11 石英晶体的主要优势在于其小巧的封装尺寸,能够适应各种紧凑的设计需求。此外,它采用密封陶瓷封装,并配备金属盖,保证了高精度和可靠性。ABM11 符合RoHS标准,且在湿度敏感度等级(MSL)上被标记为N/A(不适用),进一步提升了其可靠性。

    应用案例和使用建议


    ABM11 主要应用于蜂窝电话、寻呼机和其他通信设备中。在高密度应用中,如PCMCIA卡和无线设备,也能发挥重要作用。为了确保最佳性能,建议在组装过程中使用回流焊接,并参照制造商提供的回流曲线。对于需要进行测试和烧录的场景,可以考虑使用配套的测试座(例如AXS-2016-04-04C)。

    兼容性和支持


    ABM11 兼容多种电路板布局和回流焊工艺。制造商提供了详细的技术文档和支持服务,以帮助客户解决潜在问题。如果需要进一步的支持或定制化需求,可以直接联系制造商。

    常见问题与解决方案


    - 问题: 如何确定合适的频率?
    - 解决办法: 在订购时,用户需指定所需的频率(例如16.000 MHz)。详细要求请参阅产品手册。
    - 问题: 如何选择适当的驱动功率?
    - 解决办法: 驱动功率的选择应根据具体应用需求确定,通常建议参考产品手册中的典型值。

    总结和推荐


    综上所述,ABM11 陶瓷SMD超小型石英晶体是一款非常适合用于通信和无线应用的小型、高性能组件。其出色的可靠性和兼容性使其在市场上具有显著的竞争优势。强烈推荐给需要高精度、高稳定性的应用场合。

ABM11-24.000MHZ-B1U-T参数

参数
负载电容 10pF
频率稳定性 ±10ppm
频率容差 ±10ppm
等效串联电阻 100Ω
频率 24MHz
驱动电平 -
长*宽*高 2mm*1.6mm*590μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM11-24.000MHZ-B1U-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM11-24.000MHZ-B1U-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM11-24.000MHZ-B1U-T ABM11-24.000MHZ-B1U-T数据手册

ABM11-24.000MHZ-B1U-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.1491
50+ ¥ 3.028
100+ ¥ 2.9069
250+ ¥ 2.7131
500+ ¥ 2.7131
1000+ ¥ 2.6162
5000+ ¥ 2.6162
库存: 908
起订量: 16 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.14
