AMPDAGH-A02T3

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±50ppm 25MHz,50MHz 贴片安装 2mm*1.6mm*890μm
供应商型号: SYE-AMPDAGH-A02T3
供应商: 海外现货
标准整包数: 1

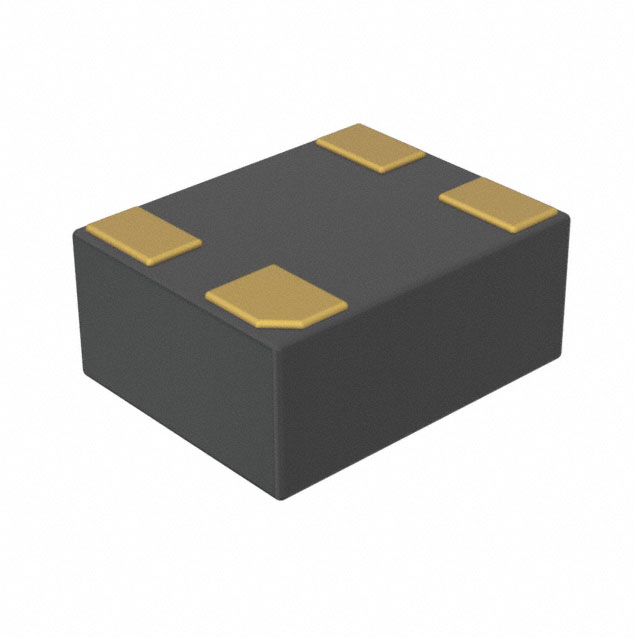

ABRACON 有源晶振 AMPDAGH-A02T3

AMPDAGH-A02T3概述

    频率可选MEMS振荡器(AMPD系列)技术手册

    产品简介


    频率可选MEMS振荡器(AMPD系列)是一款由Abracon公司生产的高品质电子元件,适用于多种不同的应用领域。这类振荡器具有频率可选的特点,能够在多个频率范围内工作,因此在需要高精度和高稳定性的场合非常适用。其主要应用包括可穿戴设备、物联网(IoT)、工业物联网、音频和视频设备、无人机及机器人等。

    技术参数


    - 频率范围: 1.0000到80.0000 MHz
    - 电源电压 (VDD): 1.71到3.63 V
    - 电流消耗 (IDD): 1.3 mA(在fout=24 MHz, VDD=1.8 V,无负载条件)
    - 操作温度范围: -40°C至+85°C
    - 存储温度范围: -55°C至+150°C
    - 所有集成频率稳定性: ±25 ppm(选项“D”或“F”),±50 ppm(选项“E”或“G”)
    - 老化: 第一年内@25°C:±5 ppm
    - 占空比: 45%至55%
    - 输出逻辑电平: VOH=0.8VDD,VOL=0.2VDD
    - 输入逻辑电平: VIH=0.7VDD,VIL=0.3VDD
    - 使能上拉电阻: 300Ω
    - 供电上升时间 (tPU): 0.1至100 ms
    - 启动时间 (tSU): 1.3 ms

    产品特点和优势


    - 频率可选: 振荡器支持两种频率选择,可以灵活配置。
    - 紧凑型封装: 尺寸最小可达1.6x1.2mm,非常适合空间受限的应用。
    - 低功耗: 在典型条件下仅需1.3mA电流,有助于延长电池寿命。
    - 宽工作频率范围: 从1 MHz到80 MHz。
    - 短交货期: 新频率下单后短时间即可供货。
    - 宽工作温度范围: -40°C至+85°C,适合各种严苛环境。

    应用案例和使用建议


    此类振荡器广泛应用于可穿戴设备、物联网设备、工业物联网系统、音频和视频设备等领域。例如,在物联网设备中,它们可以帮助实现精确的时间同步和通信协议,从而提高系统的可靠性和响应速度。建议在设计电路板时注意正确的布局和连接方式,以确保最佳性能。

    兼容性和支持


    - 兼容性: 本产品符合RoHS/RoHS II标准,且适用于多种封装尺寸。
    - 支持: Abracon公司提供良好的技术支持和售后服务,客户可以通过官方网站了解详细的销售条款和服务支持信息。

    常见问题与解决方案


    - 问题1: 产品供电电压不匹配
    - 解决方案: 确保使用的电源电压在1.71 V到3.63 V之间。
    - 问题2: 振荡器频率不稳定
    - 解决方案: 检查安装位置是否正确,并确保符合规定的环境温度范围。

    总结和推荐


    综上所述,频率可选MEMS振荡器(AMPD系列)以其频率可选、低功耗和紧凑封装等特性,在众多应用中表现出色。特别适合对功耗和空间要求较高的场合。对于追求高性能和可靠性的工程师和设计师来说,这是一款值得推荐的产品。

AMPDAGH-A02T3参数

参数
频率容差 -
频率 25MHz,50MHz
频率稳定性 ±50ppm
长*宽*高 2mm*1.6mm*890μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AMPDAGH-A02T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AMPDAGH-A02T3数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON AMPDAGH-A02T3 AMPDAGH-A02T3数据手册

AMPDAGH-A02T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
