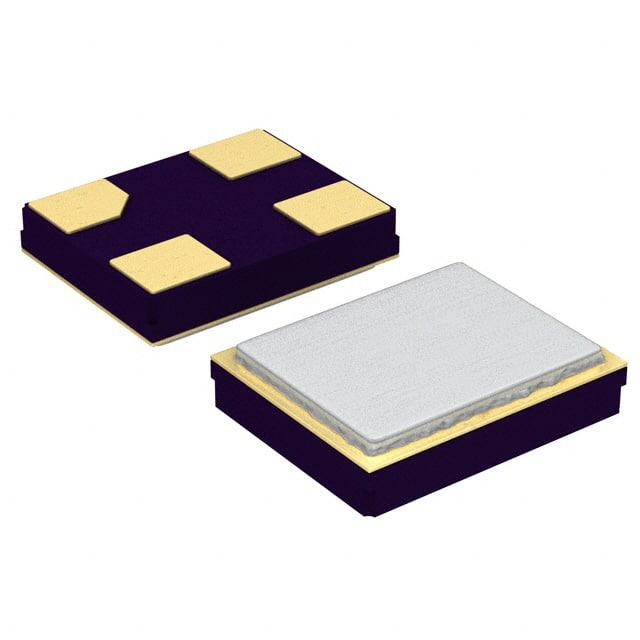

ABM11-48.000MHZ-B7G-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 10pF ±15ppm ±15ppm 48MHz 60Ω 贴片安装 2mm*1.6mm*590μm
供应商型号: SYE-ABM11-48.000MHZ-B7G-T
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM11-48.000MHZ-B7G-T

ABM11-48.000MHZ-B7G-T概述


    产品简介


    ABM11是一款超小型陶瓷SMD石英晶体,专为多种高性能应用设计。其主要应用于移动电话、寻呼机、通信和测试设备、高密度应用及PCMCIA和无线应用等领域。这款晶体尺寸仅为2.0 x 1.6 x 0.59毫米,能够通过符合RoHS标准的回流焊工艺进行焊接,具有卓越的可靠性和精度。

    技术参数


    - 尺寸:2.0 x 1.6 x 0.59毫米
    - 频率范围:16.000至50.000兆赫
    - 工作模式:基频
    - 工作温度范围:-10至+60摄氏度(可根据选项调整)
    - 存储温度范围:-40至+85摄氏度
    - 频率容差:@+25摄氏度时为±30ppm(可根据选项调整)
    - 频率稳定性:相对于25摄氏度时为±50ppm(可根据选项调整)
    - 串联电阻:150欧姆(具体值根据不同频率范围而不同)
    - 并联电容:7.0皮法
    - 负载电容:10皮法(可选)
    - 驱动水平:10至100微瓦
    - 老化率:第一年老化率-5至+5ppm @25摄氏度±3摄氏度
    - 绝缘电阻:500兆欧@100Vdc ± 15V

    产品特点和优势


    ABM11晶体具有多种优势,其中最重要的是其超小的尺寸和卓越的精度。它采用密封陶瓷封装,顶部带有金属盖,确保了高精度和可靠性。此外,ABM11晶体符合RoHS标准,支持多种频率选项和容差设置,适用于各种高性能应用需求。

    应用案例和使用建议


    ABM11晶体广泛应用于移动电话、寻呼机和通信设备等。对于高密度应用和PCMCIA接口设备,这款晶体提供了可靠且高效的解决方案。建议在选择频率和容差时根据具体应用要求进行详细考虑。例如,在高稳定性的应用中,可以选择±10ppm的频率稳定性选项;而在需要更宽工作温度范围的应用中,则可以选用-30至+85摄氏度的选项。

    兼容性和支持


    ABM11晶体与多种电子设备兼容,尤其是那些支持陶瓷SMD封装的产品。Abracon公司提供了一套完整的测试和烧录工具,可以通过点击链接查看兼容的精密测试和烧录插座。此外,如果您需要特定的测试夹具,请参考文中提供的型号AXS-2016-04-04C。

    常见问题与解决方案


    1. 问题:是否可以用于军事或航空应用?
    - 解答:ABM11是商业级别的产品,不适合用于对高可靠性有严格要求的应用。如需这类应用,请联系Abracon获取进一步的支持。
    2. 问题:如何处理潮湿敏感性?
    - 解答:ABM11是密封型产品,不具备潮湿度敏感性,因此无需特别保护措施。
    3. 问题:是否可以接受定制?
    - 解答:可以,具体定制要求请联系供应商。

    总结和推荐


    综上所述,ABM11是一款出色的超小型陶瓷SMD石英晶体,具备高精度和可靠性。其多样化的应用范围使其成为通信、移动设备和高密度应用的理想选择。强烈推荐用于需要紧凑封装和高精度要求的应用场景。

ABM11-48.000MHZ-B7G-T参数

参数
频率容差 ±15ppm
等效串联电阻 60Ω
频率 48MHz
驱动电平 -
负载电容 10pF
频率稳定性 ±15ppm
长*宽*高 2mm*1.6mm*590μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM11-48.000MHZ-B7G-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM11-48.000MHZ-B7G-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM11-48.000MHZ-B7G-T ABM11-48.000MHZ-B7G-T数据手册

ABM11-48.000MHZ-B7G-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
