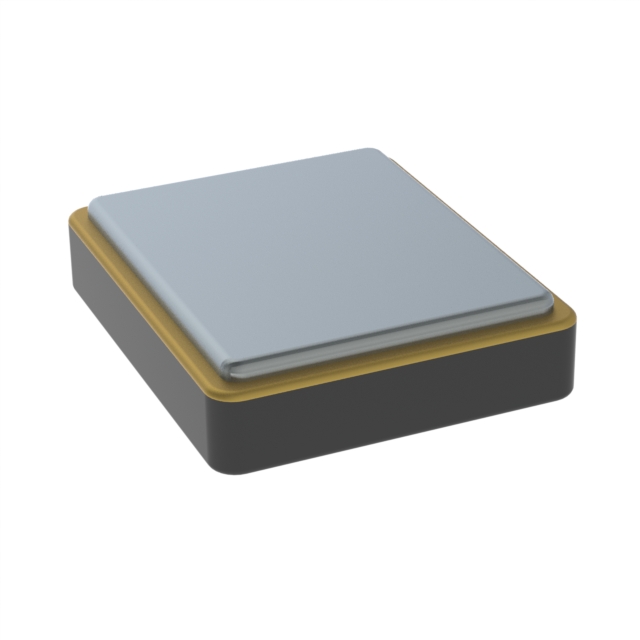

ABM13W-76.8000MHZ-7-BH7G-T5

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 7pF ±7ppm ±15ppm 76.8MHz 50Ω 10μW 贴片安装 1.2mm*1mm*330μm
供应商型号: SYE-ABM13W-76.8000MHZ-7-BH7G-T5
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM13W-76.8000MHZ-7-BH7G-T5

ABM13W-76.8000MHZ-7-BH7G-T5概述

    IoT Optimized Ultra-Miniature Quartz Crystal ABM13W Series

    1. 产品简介


    ABM13W 系列石英晶体是一款专为物联网(IoT)、可穿戴设备和无线模块设计的超小型石英晶体振荡器。尺寸仅为1.20 x 1.00 x 0.33毫米,是目前世界上最小的At-Cut兆赫兹晶体。这款石英晶体不仅体积小巧,而且在低功耗系统芯片(SoC)和超低功耗MCU的应用中表现出色。

    2. 技术参数


    - 频率范围: 32.0000 至 80.0000 MHz
    - 标准频率: 32.0000, 37.4000, 38.4000, 40.0000, 45.0000, 48.0000, 52.0000, 60.0000, 76.8000, 80.0000 MHz
    - 工作模式: 基本
    - 工作温度范围: -40°C 至 +85°C
    - 存储温度范围: -40°C 至 +125°C
    - 频率容差: ±10 ppm(在+25°C条件下)
    - 等效串联电阻 (ESR): <45 Ω 至 100 Ω(不同频率范围内有所不同)
    - 负载电容 (CL): 5.0 pF(可根据需要调整)
    - 驱动功率: 10 至 100 μW
    - 老化率: -2 至 +2 ppm/年(在25°C±3°C下)

    3. 产品特点和优势


    - 最小尺寸: 世界最小的At-Cut兆赫兹晶体(1.20 x 1.00 x 0.33毫米)
    - 空间优化: 适用于空间受限的IoT设备、可穿戴设备和无线模块
    - 高性能: 同时优化了低电镀负荷和扩展温度范围下的等效串联电阻
    - 快速启动和节能: 在超低能耗SoC中表现出色
    - 低外形: 非常适合高度限制的设计
    - 可定制频率容差: 可提供±10 ppm的设定容差
    - 广泛应用: 用于蓝牙、蓝牙低功耗(BLE)、机器对机器(M2M)连接和近场通信(NFC)

    4. 应用案例和使用建议


    应用案例:
    - 可穿戴设备: 如智能手表和健身追踪器
    - 无线模块: 如Wi-Fi、LoRa等模块
    - 物联网(IoT): 智能家居设备、环境监测系统
    - 医疗设备: 如便携式健康监测仪
    使用建议:
    - 温度补偿: 在极端温度环境下使用时,考虑增加温度补偿措施以保持频率稳定性。
    - 驱动功率管理: 根据具体应用需求选择合适的驱动功率,以确保最佳性能和延长使用寿命。
    - 电路布局优化: 尽量减小晶体与振荡电路之间的距离,以减少寄生电容的影响。

    5. 兼容性和支持


    - 兼容性: 该晶体振荡器可与多种微控制器(MCU)、系统芯片(SoC)和无线通信模块无缝兼容。
    - 技术支持: Abracon LLC 提供全面的技术支持和服务,包括产品咨询、定制化需求和技术培训。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不稳定 | 检查安装位置是否有外部干扰,如电磁干扰。 |
    | ESR过高 | 确认焊接质量和焊接温度曲线是否符合要求。 |
    | 无法正常起振 | 检查电路设计,确认加载电容和驱动功率是否适当。 |

    7. 总结和推荐


    综合评估:
    - 优点:
    - 体积小巧: 1.20 x 1.00 x 0.33毫米,是目前市场上最小的晶体之一。
    - 优化性能: 在低功耗SoC中表现优异,具有出色的启动时间和电源效率。
    - 多功能: 广泛应用于各种电子设备,从可穿戴设备到复杂的物联网系统。
    推荐:
    鉴于其出色的小巧尺寸、卓越的性能以及广泛的应用场景,强烈推荐使用ABM13W系列石英晶体振荡器,特别是在需要高度集成和低功耗设计的场合。无论是物联网设备还是可穿戴技术,这款晶体都是理想的选择。

ABM13W-76.8000MHZ-7-BH7G-T5参数

参数
频率 76.8MHz
驱动电平 10μW
负载电容 7pF
频率稳定性 ±15ppm
频率容差 ±7ppm
等效串联电阻 50Ω
长*宽*高 1.2mm*1mm*330μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
