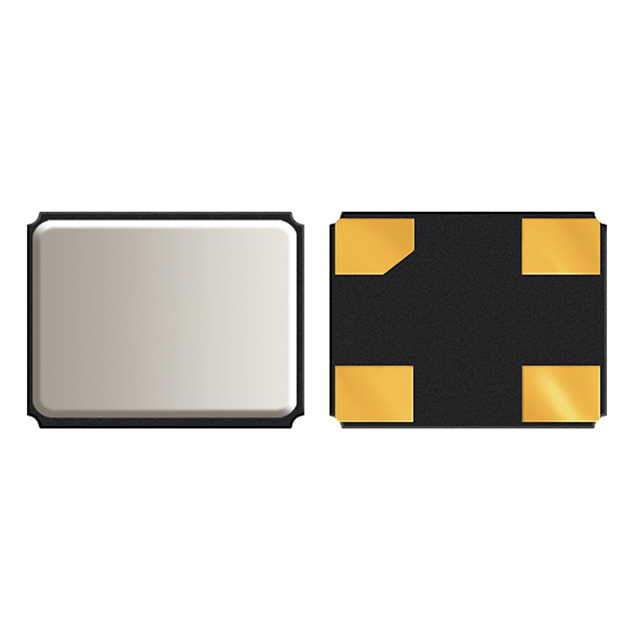

ABM10-20.000MHZ-D30-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 10pF ±20ppm ±30ppm 20MHz 100Ω 贴片安装 2.5mm*2mm*700μm
供应商型号: SYE-ABM10-20.000MHZ-D30-T3
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM10-20.000MHZ-D30-T3

ABM10-20.000MHZ-D30-T3概述

    电子元器件产品技术手册:ABM10超小型陶瓷石英晶体

    1. 产品简介


    ABM10是一款超小型陶瓷表面贴装(SMD)石英晶体。它具有紧凑的设计,体积仅为2.5 x 2.0 x 0.5毫米,非常适合于空间受限的应用场合。ABM10广泛应用于蓝牙、无线通讯、计算机、调制解调器、微处理器、通信测试设备、便携式无线电和MP3播放器等领域,同时也适用于高密度应用,如PCMCIA标准设备。

    2. 技术参数


    以下是ABM10的主要技术规格和性能参数:
    - 尺寸: 2.5 x 2.0 x 0.5 mm
    - 温度稳定性: ±10 ppm(-10至+60°C)
    - ESR (等效串联电阻):
    - 12.000 – 15.999 MHz: 250 Ω
    - 16.000 – 19.999 MHz: 150 Ω
    - 20.000 – 29.999 MHz: 100 Ω
    - 30.000 – 55.000 MHz: 70 Ω
    - 操作模式: 基本模式
    - 操作温度范围: -10°C至+60°C
    - 频率范围: 12.000 MHz至55.000 MHz
    - 频率稳定性: ±30 ppm(相对于25°C)
    - 绝缘电阻: 500 MΩ@100 Vdc ±15 V
    - 负载电容: 10 pF(默认)
    - 驱动功率: 10 µW

    3. 产品特点和优势


    ABM10石英晶体的主要优势在于其出色的稳定性和可靠性。采用密封陶瓷封装,确保了其高精度和长期的使用寿命。此外,其紧凑的外形设计使其成为空间受限应用的理想选择。ABM10还符合RoHS标准,适合无铅焊接工艺。

    4. 应用案例和使用建议


    ABM10广泛应用于多种电子设备,特别是在无线通讯和便携式电子设备中。例如,在蓝牙耳机中,ABM10可以提供稳定的时钟信号,从而保证良好的音频质量。对于便携式设备,建议合理配置电源管理以降低功耗,从而延长电池寿命。

    5. 兼容性和支持


    ABM10与市面上常见的电子设备和其他组件高度兼容,特别是在高密度电路板上表现优异。厂商提供了详细的安装指南和技术支持服务,用户可以通过访问官方网站获得更多信息和帮助。

    6. 常见问题与解决方案


    - 问题1: 如何确定最佳的工作频率?
    - 解答: 确保所选频率在产品的频率范围内,并根据具体应用需求选择合适的负载电容。

    - 问题2: 如何处理ESR过高的情况?
    - 解答: 调整负载电容或者选择更低ESR的型号。如有需要,可联系厂商寻求定制化解决方案。

    7. 总结和推荐


    ABM10是一款高效、可靠且易于集成的超小型陶瓷石英晶体。它的紧凑设计、高精度和广泛的适用范围使其成为许多关键应用领域的理想选择。综合以上各方面,我们非常推荐ABM10用于各种对空间和性能要求较高的应用场景。

ABM10-20.000MHZ-D30-T3参数

参数
频率 20MHz
驱动电平 -
负载电容 10pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 100Ω
长*宽*高 2.5mm*2mm*700μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABM10-20.000MHZ-D30-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM10-20.000MHZ-D30-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM10-20.000MHZ-D30-T3 ABM10-20.000MHZ-D30-T3数据手册

ABM10-20.000MHZ-D30-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8184 ¥ 6.8582
3000+ $ 0.8184 ¥ 6.8582
6000+ $ 0.7192 ¥ 6.0269
9000+ $ 0.7192 ¥ 6.0269
库存: 385
起订量: 365 增量: 3000
交货地:
最小起订量为:100
合计: ¥ 685.82
