ABC2-15.360MHZ-4-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±30ppm ±30ppm 15.36MHz 30Ω 100μW 贴片安装 11.8mm*5.5mm*2mm
供应商型号: SYE-ABC2-15.360MHZ-4-T
供应商: 海外现货
标准整包数: 1

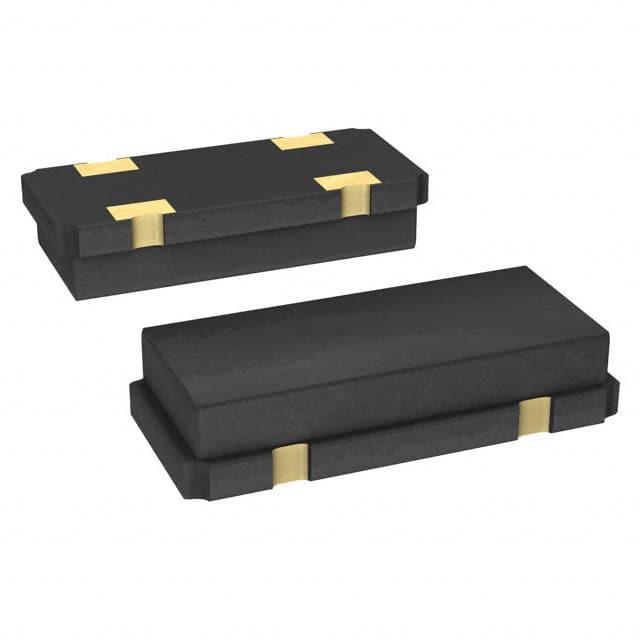

ABRACON 无源晶振 ABC2-15.360MHZ-4-T

ABC2-15.360MHZ-4-T概述

    # ABC2 系列陶瓷表面贴装微处理器晶体技术手册

    产品简介


    ABC2系列是低频陶瓷表面贴装微处理器晶体,专为通信设备、测量仪器及各种工业应用设计。这类晶体采用小型化封装,适合高密度电路板安装,能够在宽广的温度范围内稳定运行。产品符合RoHS标准,适用于工业级应用(-40°C至+85°C),并提供多种频率选项,确保满足不同设计需求。
    主要功能
    - 高精度频率参考源
    - 支持多种工作模式:基波模式或三次泛音模式
    - 低功耗设计
    - 紧凑型封装(11.8×5.5×1.9mm)
    应用领域
    - 通信设备
    - 测量与测试仪器
    - 工业控制与自动化系统
    - 消费类电子产品

    技术参数


    以下为ABC2系列晶体的主要技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 3.500 | - | 30.000 | MHz |
    | 工作模式 | 基波 | - | 第三次泛音| - |
    | 操作温度范围 | -10 | +60 | - | °C |
    | 存储温度范围 | -55 | - | +125 | °C |
    | 频率稳定性 | ±30 | - | ±50 | ppm |
    | 等效串联电阻(ESR) | 30 | - | 140 | Ω |
    | 负载电容(CL) | 18 | - | - | pF |
    | 绝缘电阻 | 500 | - | - | MΩ |

    产品特点和优势


    ABC2系列晶体具有以下独特功能和优势:
    1. 紧凑尺寸:1.9mm的高度使其非常适合高密度电路板设计。
    2. 宽温范围:支持-40°C至+85°C的工业级工作温度,确保恶劣环境下的可靠性。
    3. 高精度:频率稳定性可达±30ppm(典型值),满足精密应用需求。
    4. 环保设计:RoHS合规,且铅含量符合豁免要求,绿色环保。
    5. 多功能支持:可选基波或三次泛音模式,适应更多应用场景。

    应用案例和使用建议


    应用案例
    - 在通信设备中作为时钟信号源,提高传输稳定性。
    - 在测量仪器中实现精确的时间基准,提升测试准确性。
    - 在工业控制领域,用于电机驱动和PLC系统的同步信号。
    使用建议
    - 在选择负载电容时,需根据具体电路设计合理配置。
    - 定期进行老化测试,确保长期稳定性。
    - 注意焊接工艺,避免因焊接温度过高导致性能下降。

    兼容性和支持


    兼容性
    ABC2系列晶体支持多种封装形式和频率选项,易于集成到现有设计中。此外,其与大多数主流贴片机兼容,方便批量生产。
    支持服务
    - 技术咨询:提供专业的技术支持和定制化服务。
    - 产品认证:ISO 9001质量管理体系认证,确保产品质量。
    - 客户培训:定期举办技术研讨会,帮助客户深入了解产品应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体无法正常启动 | 检查电源电压是否符合要求 |
    | 频率偏移超出预期 | 校准频率,调整负载电容 |
    | 设备在高温下表现异常 | 确保散热设计合理 |

    总结和推荐


    综上所述,ABC2系列陶瓷表面贴装微处理器晶体是一款高性能、高可靠性的电子元件。其紧凑的封装、宽温范围的操作能力和良好的兼容性使其成为通信、工业控制等领域的理想选择。强烈推荐给需要高精度频率参考源的应用场合。
    最终结论:推荐使用

ABC2-15.360MHZ-4-T参数

参数
频率 15.36MHz
驱动电平 100μW
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 30Ω
长*宽*高 11.8mm*5.5mm*2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABC2-15.360MHZ-4-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABC2-15.360MHZ-4-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABC2-15.360MHZ-4-T ABC2-15.360MHZ-4-T数据手册

ABC2-15.360MHZ-4-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
