AMPDAFH-A14T

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±25ppm 27MHz,32MHz 贴片安装 2mm*1.6mm*890μm
供应商型号: SYE-AMPDAFH-A14T
供应商: 海外现货
标准整包数: 1

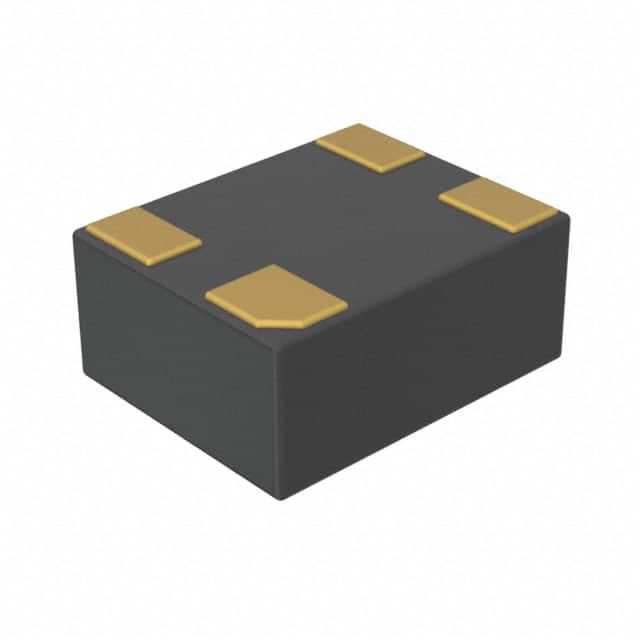

ABRACON 有源晶振 AMPDAFH-A14T

AMPDAFH-A14T概述

    频率可选MEMS振荡器(AMPD系列)

    产品简介


    频率可选MEMS振荡器(AMPD系列)是专为现代电子设计需求而设计的高精度时钟源。这些振荡器采用微型封装,具有多种尺寸选项,适用于可穿戴设备、物联网(IoT)、工业物联网(IIoT)、音频视频系统、无人机及机器人等多种应用场景。它们具备出色的频率稳定性、低功耗和宽广的工作温度范围,是实现高性能、可靠性的理想选择。

    技术参数


    - 频率范围:1.0000 MHz 至 80.0000 MHz
    - 供电电压:1.71 V 至 3.63 V
    - 电流消耗:1.3 mA (当输出频率为24 MHz,供电电压为1.8 V,无负载时)
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-55°C 至 +150°C
    - 输出逻辑电平:VOH ≥ 0.8VDD,VOL ≤ 0.2VDD
    - 输入逻辑电平:VIH ≥ 0.7VDD,VIL ≤ 0.3VDD
    - 启用拉上电阻:300Ω
    - 供电上升时间:0.1 ms 至 100 ms
    - 启动时间:1.3 ms

    产品特点和优势


    1. 紧凑型封装:提供1.6 x 1.2 mm、2.0 x 1.6 mm、2.5 x 2.0 mm和3.2 x 2.5 mm四种尺寸,适用于各种空间受限的应用场合。
    2. 低功耗:典型电流消耗仅为1.3 mA,适用于电池供电的设备。
    3. 宽频率范围:支持从1 MHz到80 MHz的广泛频率输出,满足不同应用场景的需求。
    4. 快速交货:对于新频率的订单,可以迅速响应,缩短开发周期。
    5. 高可靠性:具有优异的温度稳定性和宽广的工作温度范围。

    应用案例和使用建议


    频率可选MEMS振荡器广泛应用于可穿戴设备、智能家居、工业自动化等领域。例如,在无人机控制系统中,需要高精度的时钟源来确保飞行控制系统的稳定性和可靠性。在音频视频系统中,高频率稳定性有助于减少噪音干扰,提高音质和画质。在物联网应用中,这些振荡器能够提供精确的时间基准,从而增强网络同步性能。
    为了获得最佳性能,建议在设计PCB布局时保持电源引脚和地线之间的良好去耦,并避免高频信号走线的不必要过长,以降低EMI风险。

    兼容性和支持


    AMPD系列振荡器符合RoHS/RoHS II标准,具有抗静电功能,并且是ISO9001-2015认证产品。该系列产品具有良好的与其他电子元件的兼容性,适用于多种制造工艺。厂商提供了详细的说明书和技术支持,帮助客户进行设计和调试。

    常见问题与解决方案


    1. 问:如何选择正确的频率代码?
    - 答:根据您的具体应用需求,参考频率代码表选择合适的频率组合。如果您需要定制频率,请联系阿布拉康获取更多支持。
    2. 问:振荡器启动时出现异常现象怎么办?
    - 答:首先检查供电电压是否在规定范围内,确认外部电路没有短路或开路。如果问题依然存在,请联系技术支持寻求进一步帮助。
    3. 问:如何确定振荡器是否已损坏?
    - 答:通过检查电气参数如频率、电压等指标,对比正常工作条件下的数值判断。如有疑问,请联系厂商的技术支持部门。

    总结和推荐


    频率可选MEMS振荡器(AMPD系列)凭借其卓越的性能和广泛的适用范围,在多个关键领域展现出了极高的价值。无论是对空间和功耗有严格要求的可穿戴设备,还是追求高度精准度的工业应用,这款产品都能完美胜任。强烈推荐在需要高精度、低功耗时钟源的设计中使用此系列振荡器。

AMPDAFH-A14T参数

参数
频率 27MHz,32MHz
频率稳定性 ±25ppm
频率容差 -
长*宽*高 2mm*1.6mm*890μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

AMPDAFH-A14T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AMPDAFH-A14T数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON AMPDAFH-A14T AMPDAFH-A14T数据手册

AMPDAFH-A14T封装设计

查看详情并下载
Symbol
Footprint
3D Model
