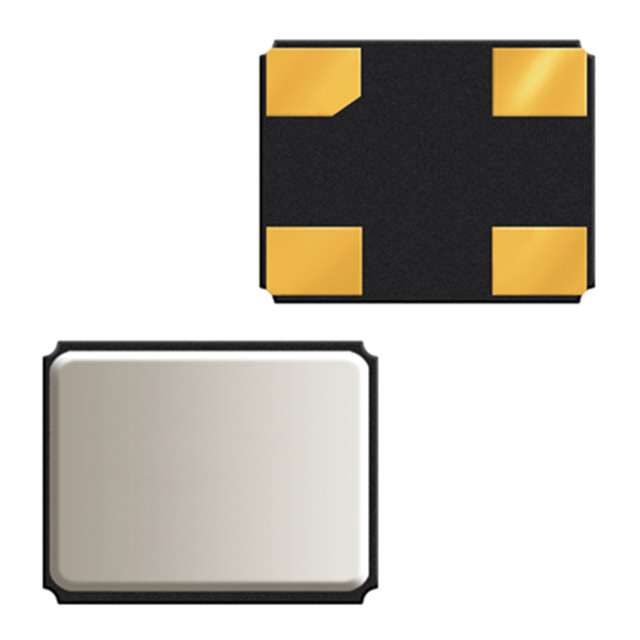

ABM10W-20.4800MHZ-6-K1Z-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 6pF ±10ppm ±50ppm 20.48MHz 50Ω 10μW 贴片安装 2.5mm*2mm*600μm
供应商型号: SYE-ABM10W-20.4800MHZ-6-K1Z-T3
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABM10W-20.4800MHZ-6-K1Z-T3

ABM10W-20.4800MHZ-6-K1Z-T3概述

    IoT Optimized Low Profile Quartz Crystal ABM10W Series

    1. 产品简介


    ABM10W系列是Abracon公司推出的专为能源节约型穿戴设备和物联网(IoT)应用设计的低轮廓石英晶体。这种晶体具有多种频率范围选择(16.0000 MHz至50.0000 MHz),采用基本模式运行,并且可以在-40°C至+125°C的宽温度范围内工作。ABM10W系列广泛应用于蓝牙、蓝牙低功耗(BLE)、无线模块、机器对机器(M2M)连接、超低功耗微控制器(MCU)以及近场通信(NFC)等领域。

    2. 技术参数


    以下是ABM10W系列的技术参数列表:
    - 频率范围:16.0000 MHz 至 50.0000 MHz
    - 操作模式:基本模式
    - 操作温度范围:-40°C 至 +125°C
    - 存储温度:-55°C 至 +125°C
    - 频率容差:±10 ppm(典型值)
    - 频率稳定性:±10 ppm(典型值)
    - 等效串联电阻(R1):
    - 16.0000 – 19.9999 MHz 范围内 <70 Ω
    - 20.0000 – 29.9999 MHz 范围内 <50 Ω
    - 30.0000 – 39.9999 MHz 范围内 <40 Ω
    - 40.0000 – 50.0000 MHz 范围内 <25 Ω
    - 并联电容(C0):<1.0 pF
    - 负载电容(CL):4.0 pF
    - 驱动水平:10 μW 至 100 μW
    - 老化率(1年):±2 ppm @ 25°C±3°C
    - 绝缘电阻:500 MΩ @ 100 Vdc ± 15 V

    3. 产品特点和优势


    - 优化能源节省:特别适用于能源消耗敏感的应用场合,如可穿戴设备和物联网应用。
    - 低封装电容:提供极低的封装电容,最高可达4 pF,通过优化等效串联电阻(ESR)提升性能。
    - 低高度设计:最大高度仅0.6毫米,适合空间受限的设计。
    - 长寿命可靠性:采用密封技术,确保长期可靠性。

    4. 应用案例和使用建议


    - 蓝牙模块:在蓝牙模块中,ABM10W可以确保信号稳定传输,提高数据传输的准确性和可靠性。
    - 无线模块:适用于各种无线通信模块,特别是在频段稳定性要求较高的应用中。
    - 低功耗MCU:可用于需要长时间运行而无需频繁充电的设备,如智能手表或健身追踪器。
    使用建议:
    - 匹配合适的负载电容:根据应用需求选择合适的负载电容,以确保最佳的频率稳定性。
    - 优化设计布局:考虑到低高度设计的优点,在PCB布局时应合理规划走线,避免不必要的干扰。

    5. 兼容性和支持


    - 兼容性:ABM10W系列与多种类型的设备兼容,特别是针对蓝牙和无线通信模块。
    - 支持和维护:Abracon提供全面的技术支持,包括详细的产品文档、技术咨询以及售后维护服务。用户可通过官方网站联系技术支持。

    6. 常见问题与解决方案


    - 频率不稳定:检查负载电容是否正确设置,确保符合应用需求。
    - 信号衰减严重:确保晶体周围没有金属干扰,适当增加屏蔽措施。
    - 老化率超标:更换新的晶体组件,确认老化测试合格后重新安装。

    7. 总结和推荐


    总体来说,ABM10W系列凭借其卓越的性能和广泛的适用性,成为物联网和穿戴设备市场的理想选择。它在能耗管理和尺寸设计方面的优化使其在市场上具备显著的竞争优势。对于追求高性能和高可靠性的应用场合,强烈推荐使用ABM10W系列石英晶体。

ABM10W-20.4800MHZ-6-K1Z-T3参数

参数
频率稳定性 ±50ppm
频率容差 ±10ppm
等效串联电阻 50Ω
频率 20.48MHz
驱动电平 10μW
负载电容 6pF
长*宽*高 2.5mm*2mm*600μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
