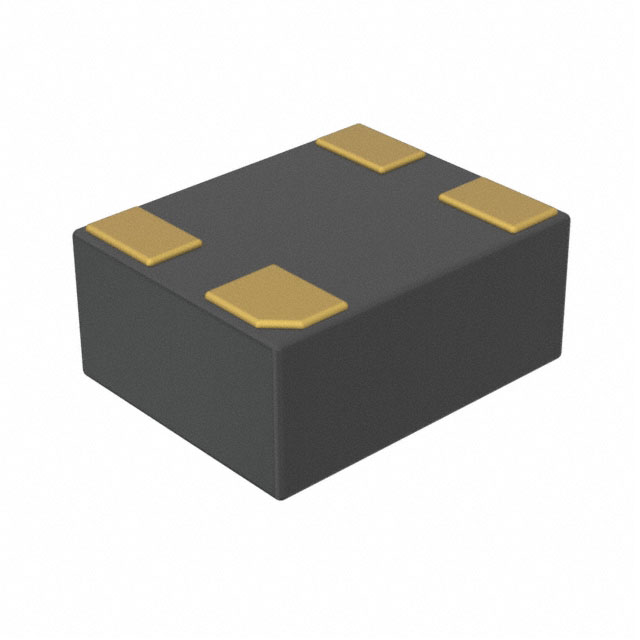

AMPDAFI-A08T3

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±25ppm 12MHz,24MHz SMD-2016-4P 贴片安装 2mm*1.6mm*890μm
供应商型号: SYE-AMPDAFI-A08T3
供应商: 海外现货
标准整包数: 1
ABRACON 有源晶振 AMPDAFI-A08T3

AMPDAFI-A08T3概述


    产品简介


    频率可选MEMS振荡器(AMPD系列)
    频率可选MEMS振荡器(AMPD系列)是专为高精度、小尺寸设计的产品。这些振荡器具有多种封装尺寸选择,可适用于不同的应用需求。主要功能包括宽频范围(1MHz到80MHz)、低功耗、紧凑型封装等。此系列产品广泛应用于物联网(IoT)、穿戴设备、工业自动化及音频视频设备等领域。

    技术参数


    - 尺寸:1.6 x 1.2 mm, 2.0 x 1.6 mm, 2.5 x 2.0 mm, 3.2 x 2.5 mm
    - 供电电压范围:1.71 V 到 3.63 V
    - 频率范围:1.0000 MHz 至 80.0000 MHz
    - 输出电流:1.3 mA (当fout = 24MHz, VDD = 1.8V, 无负载时)
    - 温度范围:工作温度 -40°C 至 85°C,存储温度 -55°C 至 150°C
    - 绝对最大额定值:
    - 供电电压:-0.3 V 至 +4.0 V
    - 输入电压:-0.3 V 至 VDD + 0.3 V
    - 最大结温:+150°C
    - 焊接温度:+260°C
    - 电气特性:标准驱动下输出电流大于3 mA(20%-80% 供电电压),低驱动输出电流大于1 mA(20%-80% 供电电压)

    产品特点和优势


    - 多功能频率选择:通过单个引脚(Pin 1)即可选择两种不同频率。
    - 低功耗设计:典型情况下电流消耗仅1.3 mA,适用于便携式设备。
    - 广泛的频率范围:从1MHz到80MHz,满足大多数应用需求。
    - 紧凑封装:提供四种不同尺寸的封装,最小仅1.6x1.2mm。
    - 快速频率定制服务:短时间内实现新频率的生产。

    应用案例和使用建议


    应用场景:
    - 穿戴设备:集成频率可选MEMS振荡器,以实现更长的电池寿命。
    - 物联网设备:通过其宽频率范围适应不同网络标准,提高灵活性。
    - 工业自动化设备:适用于各种传感器及控制单元,提供高精度计时。
    使用建议:
    - 在低温环境下使用时,请确保其频率稳定性达到标准要求。
    - 设计PCB布局时,需注意保持振荡器周围电路简洁,减少杂散电容,以提高频率精度。

    兼容性和支持


    兼容性:此系列产品与多数现代微处理器兼容,可轻松集成到现有设计中。
    厂商支持:Abracon公司提供详尽的技术文档和支持服务,帮助用户顺利完成产品设计和测试过程。

    常见问题与解决方案


    1. 问题:开机后无输出信号
    - 解决方案:检查电源电压是否符合要求,确认是否有正确的输入逻辑电平。

    2. 问题:频率漂移严重
    - 解决方案:确认是否在合适的温度范围内使用,查看手册确认是否需要额外的温度补偿措施。

    总结和推荐


    总结:频率可选MEMS振荡器(AMPD系列)凭借其宽泛的频率范围、紧凑的封装和卓越的稳定性,在多个应用领域内表现出色。它不仅适合于高性能计算和通信设备,还适用于穿戴设备和物联网设备等对功耗敏感的应用场景。
    推荐:基于其独特的功能优势和广泛的应用前景,强烈推荐在设计时考虑使用频率可选MEMS振荡器(AMPD系列)。这将有助于提升产品的整体性能和市场竞争力。

AMPDAFI-A08T3参数

参数
频率容差 -
频率 12MHz,24MHz
频率稳定性 ±25ppm
长*宽*高 2mm*1.6mm*890μm
通用封装 SMD-2016-4P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

AMPDAFI-A08T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AMPDAFI-A08T3数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON AMPDAFI-A08T3 AMPDAFI-A08T3数据手册

AMPDAFI-A08T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
