首页  >  产品百科  >  ABL-15.360MHZ-B1U-T

ABL-15.360MHZ-B1U-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±10ppm ±10ppm 15.36MHz 50Ω HC-49 通孔安装 11.5mm*5mm*3.5mm
供应商型号: SYE-ABL-15.360MHZ-B1U-T
供应商: 海外现货
标准整包数: 1

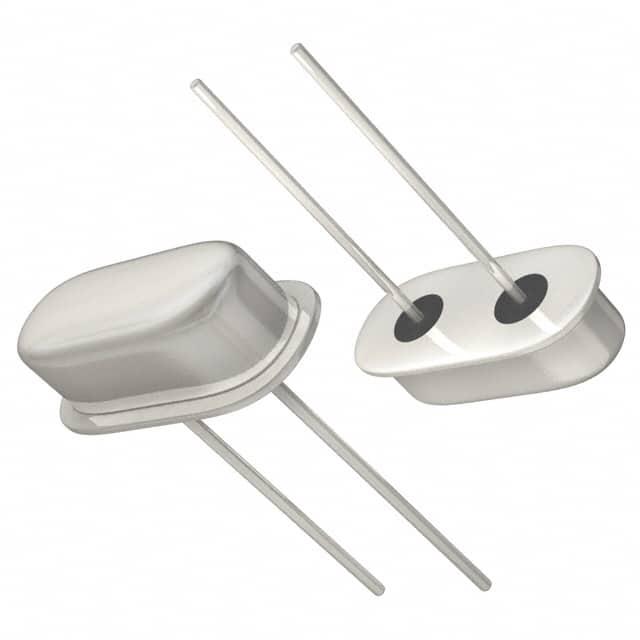

ABRACON 无源晶振 ABL-15.360MHZ-B1U-T

ABL-15.360MHZ-B1U-T概述

    # ABRACON ABL 系列微处理器晶体技术手册

    产品简介


    ABRACON ABL 系列是一款高可靠性且成本低廉的微处理器晶体。其紧凑的设计使其适合广泛的应用场景,尤其适用于需要稳定频率输出的精密设备。产品采用经验证的焊接金属封装,确保了极高的可靠性和长期稳定性。适用范围涵盖家用电子产品、计算机、调制解调器以及通信设备等领域,同时在高精度TCXO(温度补偿压控振荡器)和时钟应用中表现优异。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 3.579545 | 70 MHz |
    | 操作模式 | 基本 AT 切割 | 第三阶 OT 切割
    | 工作温度范围 | 0 | +70 °C |
    | 存储温度范围 | -55 | +125 °C |
    | 频率容差 | -50 | +50 ppm |
    | 等效串联电阻 (R1) | 见表 1 Ω |
    | 并联电容 (C0) 7 pF |
    | 负载电容 (CL) | 10 | 18 pF |
    | 驱动功率 | 100 | 1000 µW |
    | 年老化率 ±5 ppm/年 |
    | 绝缘电阻 500 MΩ |
    注:所有选项均需参考具体数据表。

    产品特点和优势


    ABRACON ABL 系列微处理器晶体具有以下显著特点:
    1. 高可靠性:采用坚固的焊接金属封装,确保长时间稳定运行。
    2. 高精度:提供多种频率稳定性选择(±10ppm 至 ±150ppm)。
    3. 宽温区支持:可适应从-55°C到+125°C的工作温度范围。
    4. 紧凑尺寸:体积仅为 11.5 x 5.0 x 3.5 mm,适合小型化设计需求。
    5. 低功耗:典型驱动功率仅 100 µW,节能高效。
    6. 定制选项:可根据客户需求调整频率、负载电容及驱动功率。
    这些特点使 ABL 系列晶体成为高性能电子设备的理想选择,能够满足消费类、工业级以及通信领域的苛刻要求。

    应用案例和使用建议


    应用案例
    - 家庭电子设备:如智能家居控制模块、便携式音频设备等。
    - 通信系统:用于无线通信模块的频率参考源。
    - 微处理器系统:提供精准的时间基准以支持高速数据传输。
    使用建议
    1. 匹配负载电容:根据实际电路需求选择合适的负载电容值,通常推荐为 18 pF。
    2. 驱动功率优化:过高或过低的驱动功率可能影响频率稳定性,应尽量保持在 100-1000 µW 之间。
    3. 温度管理:对于极端环境条件下的应用,需考虑额外的温度补偿措施。

    兼容性和支持


    ABRACON ABL 系列晶体与主流电路板设计完全兼容,适配标准焊盘布局。ABRACON 提供全面的技术支持和售后服务,包括样品供应、设计咨询以及故障排除指导。此外,该产品符合 RoHS 和 ISO9001-2008 认证标准,确保环保合规性和质量管理。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 频率波动超出预期 | 检查驱动功率是否符合规范 |
    | 晶体无法正常启动 | 确认负载电容与指定频率匹配 |
    | 温度变化导致频率偏移 | 考虑增加外部温度补偿电路 |

    总结和推荐


    ABRACON ABL 系列微处理器晶体凭借其高精度、高可靠性和多样化应用能力,在众多领域展现了卓越的表现。它特别适合对频率稳定性要求较高的应用场景。如果您正在寻找一款性价比高、品质可靠的晶体元件,那么 ABL 系列无疑是您的最佳选择。强烈推荐此产品用于各种高频应用场合。
    联系信息:
    电话:512-371-6159
    网址:[www.abracon.com](http://www.abracon.com)
    地址:5101 Hidden Creek Lane, Spicewood, TX 78669

ABL-15.360MHZ-B1U-T参数

参数
等效串联电阻 50Ω
频率 15.36MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±10ppm
频率容差 ±10ppm
长*宽*高 11.5mm*5mm*3.5mm
通用封装 HC-49
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

ABL-15.360MHZ-B1U-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABL-15.360MHZ-B1U-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABL-15.360MHZ-B1U-T ABL-15.360MHZ-B1U-T数据手册

ABL-15.360MHZ-B1U-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
