ABM11-48.000MHZ-D2X-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: Abracon 晶振, 48MHz, 贴片安装, 4引脚, 8pF负载, 2.0 x 1.6 x 0.59mm
供应商型号: 2403428
供应商: 海外现货
标准整包数: 10

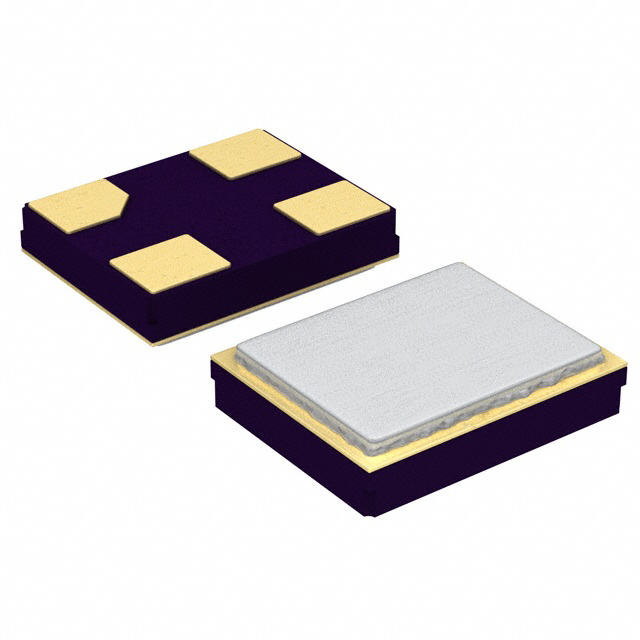

ABRACON 无源晶振 ABM11-48.000MHZ-D2X-T3

ABM11-48.000MHZ-D2X-T3概述

    ABM11 高精度超微型石英晶体

    产品简介


    ABM11 是一种超微型表面贴装陶瓷石英晶体,广泛应用于多种电子设备中。它主要用于移动电话、寻呼机以及通信测试设备。此外,ABM11 还适用于高密度应用、PCMCIA 和无线通信模块。这款晶体体积小巧,仅为 2.0 x 1.6 x 0.59mm,可实现超小型化设计,适合在需要高集成度的场合中使用。

    技术参数


    - 尺寸:2.0 x 1.6 x 0.59mm
    - 频率范围:16.000 MHz 至 50.000 MHz
    - 操作模式:基频
    - 工作温度:-10℃ 至 +60℃(标准选项)
    - 存储温度:-40℃ 至 +85℃
    - 频率容差:@+25℃ 下为 ±30 ppm
    - 频率稳定性:@+25℃ 下为 ±50 ppm
    - 串联电阻 (R1):150 Ω(具体数值根据频率范围有所不同)
    - 并联电容 (C0):7.0 pF
    - 负载电容 (CL):10 pF(可根据需求选择其他值)
    - 驱动功率:10 µW 至 100 µW
    - 老化率:每年 ≤ ±5 ppm
    - 绝缘电阻:≥ 500 MΩ @ 100Vdc ± 15V

    产品特点和优势


    ABM11 石英晶体具有多种显著优势,使其在市场上脱颖而出:
    - 超小型封装:尺寸仅 2.0 x 1.6 x 0.59mm,便于集成到高密度应用中。
    - 符合RoHS标准:通过RoHS认证,确保环保且无害健康。
    - 金属盖密封陶瓷封装:保证了高精度和可靠性。
    - 适用性广:适用于多个应用领域,如移动通信、测试设备和无线通信等。

    应用案例和使用建议


    ABM11 主要应用于移动电话、寻呼机、通信测试设备以及PCMCIA模块。为了最大化其性能,在使用过程中需要注意以下几点:
    - 匹配负载电容:根据具体应用选择合适的负载电容值,通常为10 pF。
    - 温度范围控制:考虑到其工作温度范围为-10℃至+60℃,在极端环境下可能需要额外的温度管理措施。

    兼容性和支持


    - 兼容性:ABM11 系列支持多种封装选项,包括带式卷盘(1kpcs/卷和3kpcs/卷),适用于不同生产规模的需求。
    - 技术支持:Abracon Corporation 提供技术支持和烧录测试夹具(例如 AXS-2016-04-04C)以确保产品正常运行。

    常见问题与解决方案


    - 问题:封装形式多样,是否有特殊要求?
    - 解决办法:确认所需的封装类型并选择相应选项(例如 "-T" 或 "-T3")。
    - 问题:频率稳定性如何保证?
    - 解决办法:选择适当的工作温度范围和负载电容以优化频率稳定性。
    - 问题:是否有特定的应用限制?
    - 解决办法:查看技术手册中的详细说明,了解产品是否适用于军事或航空航天等高可靠性应用。

    总结和推荐


    ABM11 石英晶体凭借其超小型封装、高精度及高可靠性,在通信、测试设备及高密度应用等领域表现优异。无论是从技术参数还是应用领域来看,这款产品都表现出色。因此,强烈推荐使用 ABM11 在各类需要高精度和可靠性的应用中。

ABM11-48.000MHZ-D2X-T3参数

参数
频率稳定性 ±20ppm
频率容差 ±20ppm
等效串联电阻 60Ω
频率 48MHz
驱动电平 -
负载电容 10pF
长*宽*高 2mm*1.6mm*590μm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ABM11-48.000MHZ-D2X-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM11-48.000MHZ-D2X-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM11-48.000MHZ-D2X-T3 ABM11-48.000MHZ-D2X-T3数据手册

ABM11-48.000MHZ-D2X-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
