首页  >  产品百科  >  ABC2-24.576MHZ-4-T

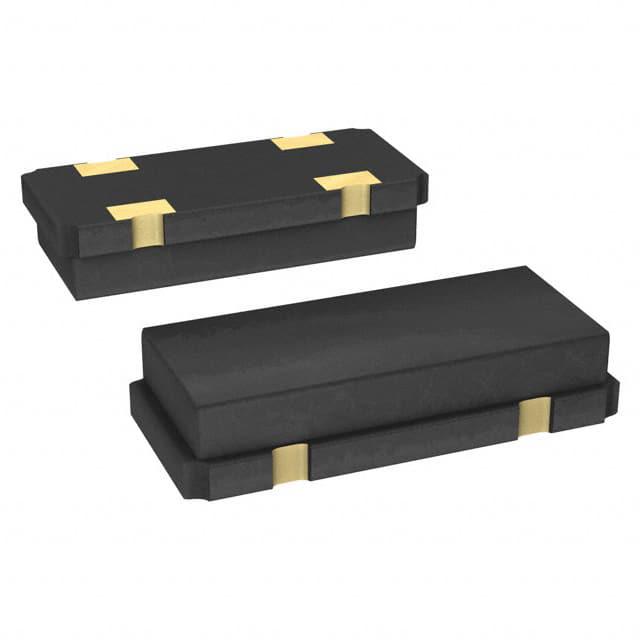

ABC2-24.576MHZ-4-T

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 18pF ±30ppm ±30ppm 24.576MHz 30Ω 贴片安装 11.8mm*5.5mm*2mm
供应商型号: SYE-ABC2-24.576MHZ-4-T
供应商: 海外现货
标准整包数: 1
ABRACON 无源晶振 ABC2-24.576MHZ-4-T

ABC2-24.576MHZ-4-T概述

    ABC2 系列低频陶瓷表面贴装微处理器晶体

    产品简介


    ABC2系列是一种低频陶瓷表面贴装微处理器晶体,专为通信和测量设备设计,适用于广泛的商业及工业应用场景。此系列晶体采用陶瓷封装,提供卓越的环境和热稳定性,适合极端工作温度范围(-40°C 至 +85°C),非常适合工业级需求。其紧凑尺寸和优良性能使其成为高密度电路板的理想选择。

    技术参数


    - 频率范围: 3.200MHz 至 70.000MHz
    - 操作模式: 基波或3阶泛音
    - ESR (最大值):
    - 基波模式:200Ω至30Ω(视频率而定)
    - 3阶泛音模式:100Ω
    - 负载电容: 18 pF 或定制选项
    - 驱动功率: 100 µW
    - 老化率 (第一年): ±5 ppm
    - 绝缘电阻: ≥500 MΩ @ 100Vdc

    产品特点和优势


    - 小型化设计: 超薄(1.9mm高度),特别适合高密度电路板的设计。
    - 宽频段覆盖: 支持从3.200MHz到70.000MHz的广泛频率范围,满足多种应用需求。
    - 环境友好: 符合RoHS标准,同时在玻璃中允许铅的免例外规定。
    - 优异稳定性: 在工业温度范围内(-40°C 至 +85°C),频率稳定性表现良好。

    应用案例和使用建议


    ABC2系列晶体广泛应用于通信、测量仪器、计算机系统和其他电子设备中。例如,在工业控制设备中,其宽温范围可确保可靠运行;在移动通信设备中,其高频响应和紧凑尺寸非常适合现代电路设计。
    建议在安装时,确保焊接工艺符合ABC2的推荐回流曲线,以达到最佳性能和可靠性。对于更高温度或更严格的频率要求,可以选择定制选项如更低的ESR或更窄的频率容差。

    兼容性和支持


    ABC2系列晶体与主流贴片焊接工艺兼容,且无需额外防潮处理(MSL = N/A)。此外,Abracron公司提供详尽的技术支持和优质的客户服务,包括测试底座和烧录插座。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后频率不稳定 | 检查焊接工艺是否符合推荐的回流曲线。 |
    | 温度波动影响较大 | 选择宽温范围(如-40°C 至 +85°C)版本。 |
    | 频率精度不够高 | 请求提供定制选项(如更低的频率容差或ESR值)。 |

    总结和推荐


    ABC2系列低频陶瓷表面贴装微处理器晶体凭借其紧凑设计、宽温范围和优异的稳定性,是高密度电路板设计的理想选择。尤其是在需要小尺寸、高性能晶体的应用场合中,ABC2系列表现出色。因此,强烈推荐此产品用于工业、通信及消费类电子领域。
    欲了解更多详细信息,请访问[www.abracon.com](http://www.abracon.com)。

ABC2-24.576MHZ-4-T参数

参数
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 30Ω
频率 24.576MHz
驱动电平 -
长*宽*高 11.8mm*5.5mm*2mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ABC2-24.576MHZ-4-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABC2-24.576MHZ-4-T数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABC2-24.576MHZ-4-T ABC2-24.576MHZ-4-T数据手册

ABC2-24.576MHZ-4-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
