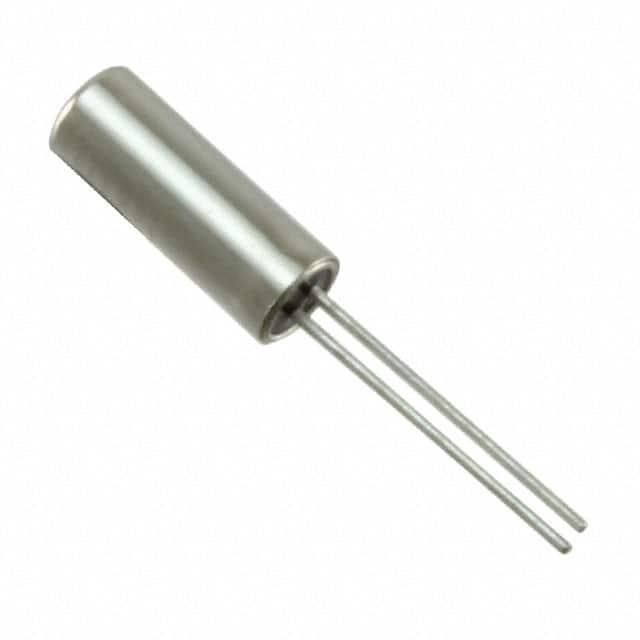

AB308-16.667MHZ

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 16pF ±30ppm ±50ppm 16.667MHz 50Ω DT-38 通孔安装 8mm(长度)*8.2mm(高度)
供应商型号: Q-AB308-16.667MHZ
供应商: 期货订购
标准整包数: 10
ABRACON 无源晶振 AB308-16.667MHZ

AB308-16.667MHZ概述

    AB308 高频圆柱形晶体技术手册

    1. 产品简介


    AB308 是一种高频圆柱形晶体,适用于多种应用领域,特别是微处理器时钟、消费电子、测试设备及计算机外围设备。该晶体以其高稳定性和紧凑的设计著称,适合广泛的应用需求。

    2. 技术参数


    - 尺寸:8.0 x Ø3.0mm
    - 频率范围:4.000 MHz 至 40.000 MHz(基频),40.001 MHz 至 70.000 MHz(3阶谐波)
    - 操作模式:基频或3阶谐波
    - 操作温度:-10°C 至 +60°C
    - 存储温度:-40°C 至 +85°C
    - 频率容差:@+25°C 为 ±30 ppm
    - 频率稳定性:-50 ppm 至 +50 ppm(相对于25°C)
    - 串联电阻(R1):4.000 – 5.999 MHz:150Ω,其他频率段详见表格
    - 并联电容(C0):5 pF
    - 负载电容(CL):16 pF
    - 驱动水平:100 µW
    - 老化率:@25°C ±3°C 下第一年老化率:-5 ppm 至 +5 ppm
    - 绝缘电阻:500 MΩ @ 100Vdc ± 15V
    - 铅和RoHS符合性:符合RoHS标准
    - 认证:通过ISO9001:2008认证

    3. 产品特点和优势


    - 高稳定性:通过紧密真空密封实现高度稳定性。
    - 微型设计:采用小型高频圆柱形设计,适合空间有限的应用。
    - 广泛适用性:适用于微处理器时钟、消费电子、测试设备等多种应用。
    - 定制选项:支持频率定制,以满足不同应用需求。
    - 环保材料:符合RoHS标准,无铅,适合绿色制造要求。

    4. 应用案例和使用建议


    - 微处理器时钟:确保系统时间同步和稳定运行。
    - 消费电子:提高电子产品的小型化和可靠性。
    - 测试设备:作为高精度参考信号源使用。
    - 计算机外围设备:确保数据传输的精确性和一致性。
    使用建议:
    - 确保工作温度范围在-10°C 至 +60°C 之间,以获得最佳性能。
    - 定期检查和校准频率,确保长期使用的一致性。
    - 使用适当的负载电容(CL),避免频率漂移和不稳定。

    5. 兼容性和支持


    AB308 能够与各种微处理器、计算机外围设备及测试设备无缝集成。Abracon提供全面的技术支持和售后服务,包括定制频率服务和技术咨询。

    6. 常见问题与解决方案


    - Q: 频率不稳
    A: 检查电源电压是否稳定,以及负载电容(CL)设置是否正确。
    - Q: 驱动水平不足
    A: 增加驱动电路的输出能力,确保驱动水平达到100 µW。
    - Q: 长期使用老化率过高
    A: 重新校准频率,或考虑更换新晶体。

    7. 总结和推荐


    综上所述,AB308 高频圆柱形晶体是一款高性能、高稳定性的产品,适用于多种应用场景。其紧凑的设计、高可靠性以及广泛的适用性使其在市场上具备显著的竞争优势。我们强烈推荐在需要高精度时钟信号和空间受限的应用中使用该产品。

AB308-16.667MHZ参数

参数
频率容差 ±30ppm
等效串联电阻 50Ω
频率 16.667MHz
驱动电平 -
负载电容 16pF
频率稳定性 ±50ppm
长*宽*高 8mm(长度)*8.2mm(高度)
通用封装 DT-38
安装方式 通孔安装
零件状态 在售
包装方式 散装

AB308-16.667MHZ厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AB308-16.667MHZ数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON AB308-16.667MHZ AB308-16.667MHZ数据手册

AB308-16.667MHZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 4.331
库存: 10000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 4331
