APAKN1304-C2G-T

产品分类: 天线
厂牌: ABRACON
产品描述: Abracon GPS天线, APAKN1304, GPS, 2.6dBi增益, 方形
供应商型号: SYE-APAKN1304-C2G-T
供应商: 海外现货
标准整包数: 1

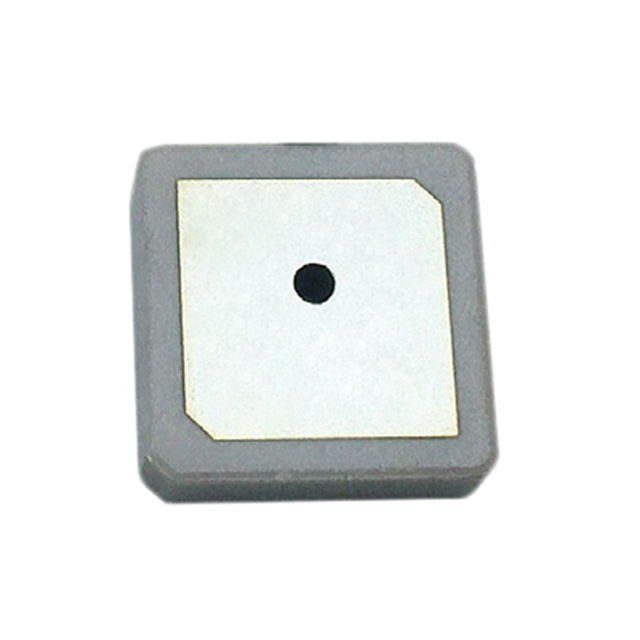

ABRACON 天线 APAKN1304-C2G-T

APAKN1304-C2G-T概述

    # APAKN1304-C2G-T 陶瓷贴片天线技术手册

    产品简介


    APAKN1304-C2G-T 是一款专为GPS、Galileo和GLONASS设计的陶瓷贴片天线。这款天线集成了多种频率带宽,能够在不同的卫星导航系统中提供稳定的通信效果。它广泛应用于物联网(IoT)、远程监控以及机器对机器通信(M2M)等领域。天线具有紧凑的设计,能够在有限的空间内实现高效的工作性能。

    技术参数


    电气规格
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 应用频段:GPS / Galileo | 1575.42±1.023 MHz | - | - | - | 在70x70mm接地平面上 |
    | 回波损耗:GPS / Galileo | -10 | - | - | dB
    | 峰值增益:GPS / Galileo | 2.6 | dBi | - | -
    | 应用频段:GLONASS | 1602±5.0 MHz | - | - | MHz | 在70x70mm接地平面上 |
    | 回波损耗:GLONASS | -10 | - | - | dB
    | 峰值增益:GLONASS | 2.4 | dBi | - | -
    | 极化方式 | 右旋圆极化(RHCP) | - | - | -
    | 阻抗 | 50 | Ω | - | -
    | 频率温度系数 | 20 | ppm/°C | - | -
    返波损耗特性
    - 在1575.42 MHz和1602 MHz频段,具有双频段响应。
    - 在70x70mm接地平面上,典型值为-10 dB。
    辐射模式(X-Y平面)
    - 增益:2.6 dBi
    - 频率:1575.42 MHz
    - 极化方式:右旋圆极化(RHCP)
    - 尺寸:13.0 x 13.0 x 4.0mm

    产品特点和优势


    APAKN1304-C2G-T 陶瓷贴片天线的主要优势如下:
    - 高精度和稳定性:通过双频段响应设计,能够在多种卫星导航系统中提供稳定的通信效果。
    - 紧凑设计:尺寸仅为13.0 x 13.0 x 4.0mm,非常适合在紧凑空间中使用。
    - 广泛的适用性:适用于多种应用场景,如物联网、远程监控和M2M通信。
    - 低回波损耗:典型值为-10 dB,确保高效的信号传输。

    应用案例和使用建议


    应用案例
    APAKN1304-C2G-T 主要应用于各种定位系统中,例如智能交通系统、自动驾驶汽车、无人机等。其高性能使得这些设备能够更精确地定位并保持稳定连接。
    使用建议
    1. 接地平面大小:根据手册中的推荐,在70x70mm接地平面上安装天线可以获得最佳性能。如果实际使用中接地平面较小,则可能需要进行调整以确保良好的信号传输。
    2. 环境因素:周边组件的存在可能会影响天线的性能,因此在安装过程中需要注意避免紧邻其他元器件。建议联系Abracon进行天线优化服务。
    3. 温度影响:频率温度系数为20 ppm/°C,建议在使用时考虑温度变化对天线性能的影响。

    兼容性和支持


    兼容性
    APAKN1304-C2G-T 陶瓷贴片天线与各种主流的微控制器、处理器和无线模块兼容。它特别适合用于基于ARM、Intel和Qualcomm平台的产品中。
    支持和维护
    - 技术支持:Abracon提供全面的技术支持,包括天线优化服务和故障排除指导。
    - 包装和运输:包装材料为厚度0.8cm的瓦楞纸板,每箱包含8个真空袋,每个真空袋含50个天线。

    常见问题与解决方案


    1. 问题:天线安装后性能不佳
    - 解决方案:检查接地平面的大小和质量,确保周围没有干扰物。如需进一步优化,可以联系Abracon寻求专业帮助。

    2. 问题:信号不稳定
    - 解决方案:确认周围环境没有金属或其他强干扰源。建议在实际安装位置进行实地测试,以获得准确的数据。

    总结和推荐


    APAKN1304-C2G-T 陶瓷贴片天线凭借其优秀的电气性能和紧凑的设计,在多种应用场景中表现出色。其广泛的适用性和强大的兼容性使其成为众多项目的理想选择。如果你正在寻找一款高效、稳定的天线解决方案,我们强烈推荐使用APAKN1304-C2G-T。

APAKN1304-C2G-T参数

参数
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.575GHz,1.602GHz
支持协议 -
典型天线增益 2.6dB
最大电压驻波比 -
长*宽*高 13mm*13mm*4mm
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 托盘

APAKN1304-C2G-T厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APAKN1304-C2G-T数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON APAKN1304-C2G-T APAKN1304-C2G-T数据手册

APAKN1304-C2G-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.1328 ¥ 17.8729
500+ $ 1.984 ¥ 16.6259
1000+ $ 1.9344 ¥ 16.2103
库存: 260
起订量: 140 增量: 500
交货地:
最小起订量为:100
合计: ¥ 1787.29
