APAMP-107

产品分类: 天线
厂牌: ABRACON
产品描述: 1.5 50Ω 1.575GHz 贴片安装,黏合安装 48.6mm*39.2mm*15.2mm
供应商型号: SYE-APAMP-107
供应商: 海外现货
标准整包数: 1

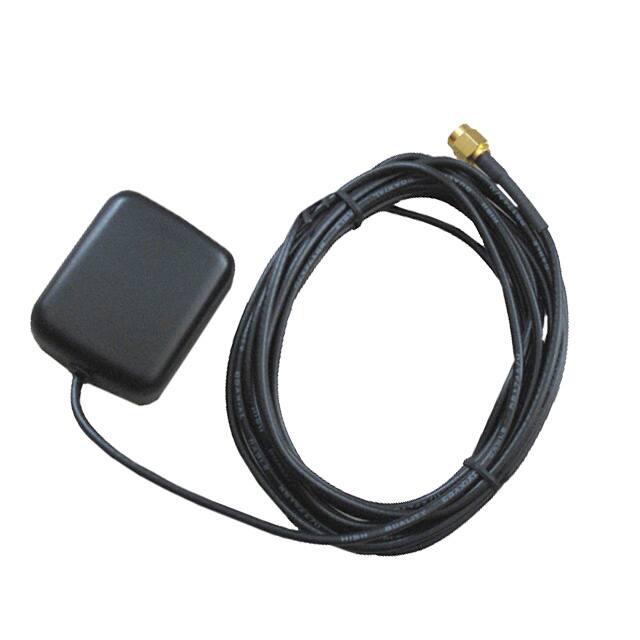

ABRACON 天线 APAMP-107

APAMP-107概述

    # GPS主动天线模块(粘贴安装)技术手册

    产品简介


    产品类型与功能
    本产品是一款高可靠性GPS主动天线模块,专为GPS定位系统设计,内置低噪声放大器(LNA)。它能够显著提高接收信号强度和信噪比,从而提升GPS导航系统的定位精度和效率。模块具有体积小、易于安装的特点,特别适合需要高度集成度的应用场景。
    主要功能与应用领域
    - 高灵敏度与高可靠性:模块能够在各种复杂的电磁环境下保持稳定的性能。
    - 紧凑尺寸:仅48.6 × 39.2 × 15.2毫米,非常适合空间有限的设计需求。
    - 易安装性:配备粘贴式底座,便于快速安装。
    - 应用领域:
    - 汽车导航系统
    - 汽车监控设备
    - 个人追踪装置

    技术参数


    低噪声放大器(LNA)
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 中心频率 | 1574.40 | 1575.42 | 1576.44 | MHz
    | 直流电压 | 3.0 | 5.0 V
    | 增益 | 25 | 27 | 29 | dB | 不含电缆,±10%波动 |
    | 带外抑制 | - | 25 | 40 | dB | fo+100MHz;fo-100MHz |
    | 输出驻波比(VSWR) | - | 2.0 |
    | 噪声系数 | - | 1.5 |
    | 直流电流 | - | 13.5 | 15.5 | mA | 5.0V时 |
    完整模块
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 中心频率 | 1574.40 | 1575.42 | 1576.44 | MHz
    | 增益 | 25 | 27 | 29 | dBic | 70×70mm地平面 |
    | 输出驻波比(VSWR) | - | 2.0 |
    | 阻抗 | 50 Ω
    天线
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 中心频率 | 1574.40 | 1575.42 | 1576.44 | MHz
    | 带宽 | - | 10.0 MHz
    | 中心频率处驻波比 | - | 1.5:1 |
    | 极化方式 | 右旋圆极化
    | 阻抗 | 50 Ω
    | 增益 | 5 dBic | 70×70mm地平面 |
    | 工作温度范围 | -40 +80 | °C
    | 存储温度范围 | -45 +85 | °C

    产品特点和优势


    - 高可靠性与灵敏度:通过内置的低噪声放大器,显著提升了信号接收能力。
    - 小型化设计:尺寸仅为48.6 × 39.2 × 15.2毫米,非常适合空间受限的应用。
    - 易安装性:采用粘贴式底座,安装简便快捷。
    - 环保合规:符合RoHS标准,无铅合金及玻璃材料符合相关豁免条款。

    应用案例和使用建议


    应用案例
    - 汽车导航系统:确保车辆在高速行驶时仍能准确获取卫星信号。
    - 个人追踪设备:帮助用户在户外活动时实时定位。
    使用建议
    - 在安装前确认周围环境是否会对信号造成干扰。
    - 确保天线的中心频率与目标频段一致,以获得最佳性能。

    兼容性和支持


    - 兼容性:与主流GPS接收机完全兼容。
    - 支持:Abracon公司提供全面的技术支持和售后服务,包括产品咨询和技术指导。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 信号弱 | 检查天线方向是否正确,调整位置 |
    | 接收时间过长 | 更换更高增益的天线 |
    | 设备无法启动 | 检查电源连接是否正常 |

    总结和推荐


    综合评估
    该GPS主动天线模块以其高可靠性、易安装性和良好的性价比,在多个应用领域展现出色的表现。其独特的设计和优秀的性能使其成为许多GPS应用的理想选择。
    推荐使用
    我们强烈推荐这款GPS主动天线模块用于需要高精度定位的应用场合。无论是汽车导航还是个人追踪设备,它都能提供卓越的支持和服务。
    通过以上全面的分析,可以看出这款GPS主动天线模块是一款值得信赖的产品,能够满足大多数现代GPS应用的需求。

APAMP-107参数

参数
最大电压驻波比 1.5
带宽 -
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.575GHz
支持协议 -
典型天线增益 -
长*宽*高 48.6mm*39.2mm*15.2mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装

APAMP-107厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APAMP-107数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON APAMP-107 APAMP-107数据手册

APAMP-107封装设计

查看详情并下载
Symbol
Footprint
3D Model
