APARM1804-SG3

产品分类: 天线
厂牌: ABRACON
产品描述: 4dB 1.8 50Ω 1.561GHz,1.575GHz,1.586GHz,1.602GHz 26MHz 焊接安装,贴片安装 18mm*18mm*4mm
供应商型号: SYE-APARM1804-SG3
供应商: 海外现货
标准整包数: 1

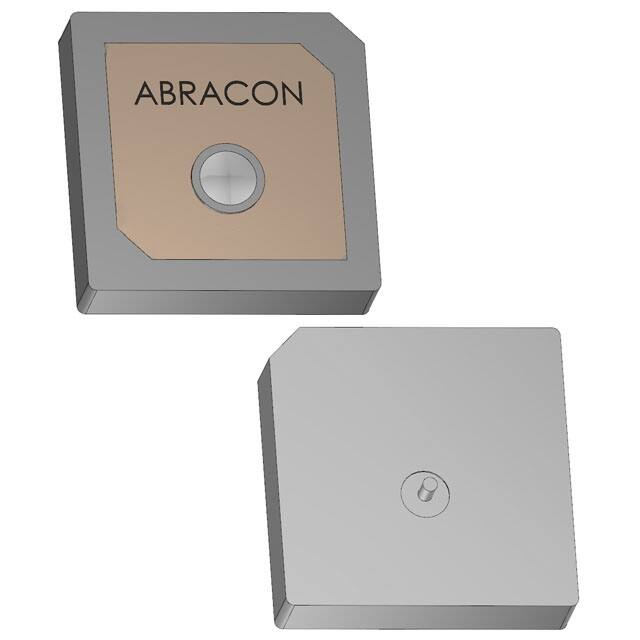

ABRACON 天线 APARM1804-SG3

APARM1804-SG3概述

    # APARM1804-SG3 GPS/GLONASS/Beidou Ceramic Patch Antenna 技术手册

    1. 产品简介


    APARM1804-SG3 是一款多频带陶瓷贴片天线,专为 GPS/GLONASS/Beidou(即 GNSS)信号的接收设计。该产品具有低电压驻波比(VSWR)、高增益和高可靠性等特点,适用于多种物联网(IoT)、机器对机器通信(M2M)以及远程监控系统等领域。它还支持圆极化(RHCP)信号传输,确保在各种复杂环境中保持良好的接收性能。
    主要特点
    - 频率范围:支持北斗、GPS 和 GLONASS 的频段。
    - 增益:典型值为 3.0 dBi,最低为 2.0 dBi,最高可达 4.0 dBi。
    - 尺寸:18.0 × 18.0 × 4.0 毫米,适合紧凑型设计。
    - 温度范围:工作温度范围宽广,支持从 -40°C 到 105°C 的极端条件。
    应用领域
    - GPS/GLONASS/Galileo/Beidou 定位系统
    - 物联网(IoT)
    - 机器对机器通信(M2M)
    - 远程技术监测
    - 地理围栏(Geofencing)
    - 测量与绘图系统
    - 物流追踪

    2. 技术参数


    | 参数名称 | 规格 | 备注 |
    |
    | 接收频率 | 1561.098 ± 2.046 MHz | 北斗 |
    1575.42 ± 1.023 MHz | GPS |
    1602 ± 5.0 MHz | GLONASS |
    | 中心频率 | 1586 MHz ± 3.0 MHz
    | 驻波比(VSWR) | 1.8 : 1 最大值 | 在中心频率处 |
    | 带宽 | 26 MHz | 返回损耗 @ -10 dB |
    | 增益(@顶点) | 3.0 dBi(典型值) | 2.0 dBi 至 4.0 dBi |
    | 阻抗 | 50 欧姆
    | 工作温度 | -40°C 至 105°C
    | 温度系数 | 0 ± 20 ppm/°C | -40°C 至 105°C |

    3. 产品特点和优势


    - 多频段支持:支持北斗、GPS 和 GLONASS 三大导航系统,满足全球范围内多卫星系统的定位需求。
    - 低驻波比:1.8 的最大驻波比保证了天线与射频前端的良好匹配。
    - 高增益:典型增益为 3.0 dBi,可根据具体需求选择更高或更低的增益版本。
    - 耐温性:工作温度范围宽,适应从寒冷到高温的各种环境。
    - 小型化设计:18.0 × 18.0 × 4.0 毫米的小巧尺寸非常适合紧凑型设备。

    4. 应用案例和使用建议


    应用案例
    - 物流管理:在货运车辆上安装该天线,可以实时追踪货物位置,提高运输效率。
    - 智能农业:结合无人机或地面机器人,用于农田测绘和精准灌溉。
    - 紧急救援:为搜救团队提供准确的位置信息,提升响应速度。
    使用建议
    - 确保天线安装在一个开阔的空间,远离金属物体和其他干扰源。
    - 在安装时尽量保持天线水平,以获得最佳的圆极化性能。
    - 根据实际应用需求选择合适的增益版本,避免不必要的资源浪费。

    5. 兼容性和支持


    APARM1804-SG3 是一个标准的商业级(COTS)产品,符合 RoHS 和 RoHS II 标准,适合大多数商业和工业用途。对于需要高可靠性的特殊应用场合,如航空、医疗等,需提前获得阿布拉康公司书面授权。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 天线无法正常工作 | 检查电源连接是否正确,确认接地良好。 |
    | 信号强度弱 | 调整天线方向,避开障碍物。 |
    | 温度过高导致异常行为 | 确保设备散热良好,避免长时间暴露于高温环境。 |

    7. 总结和推荐


    APARM1804-SG3 是一款高性能、多功能的陶瓷贴片天线,特别适合需要高精度定位的场合。其紧凑的设计、广泛的频率覆盖范围和优良的电气特性使其成为许多应用的理想选择。虽然该产品主要面向商业和工业市场,但对于要求更高可靠性的行业,仍需额外验证。
    推荐指数:⭐️⭐️⭐️⭐️(4/5)
    建议根据具体项目需求和技术指标进行评估后选用。如果您的项目对温度稳定性、信号质量等方面有较高要求,则可以进一步咨询阿布拉康公司获取更详细的支持和服务。

APARM1804-SG3参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.561GHz,1.575GHz,1.586GHz,1.602GHz
支持协议 -
典型天线增益 4dB
最大电压驻波比 1.8
带宽 26MHz
长*宽*高 18mm*18mm*4mm
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 散装

APARM1804-SG3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APARM1804-SG3数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON APARM1804-SG3 APARM1804-SG3数据手册

APARM1804-SG3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.5916 ¥ 21.7176
500+ $ 2.3932 ¥ 20.055
800+ $ 2.3684 ¥ 19.8472
库存: 1279
起订量: 116 增量: 800
交货地:
最小起订量为:100
合计: ¥ 2171.76
