APAMP-123

产品分类: 天线
厂牌: ABRACON
产品描述: GPS L1,Galileo E1 1.5 50Ω 1.575GHz 10MHz SMA(DO-214AC) 磁性安装,贴片安装 50.6mm*50.6mm*15.1mm
供应商型号: SYE-APAMP-123
供应商: 海外现货
标准整包数: 1
ABRACON 天线 APAMP-123

APAMP-123概述

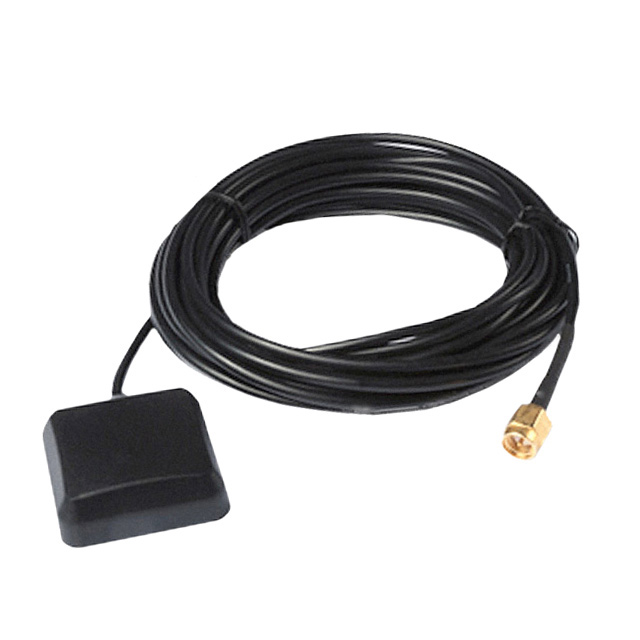

    # 高质量电子元器件技术手册:GPS主动天线模块-磁吸安装

    产品简介


    本产品是一款高性能的GPS主动天线模块,采用磁吸安装设计,广泛应用于汽车导航、车载监控、个人追踪等领域。该模块集成了低噪声放大器(LNA)和高灵敏度天线,具有卓越的信号接收能力及抗干扰性能。其紧凑的设计便于安装,且符合RoHS环保标准,是现代定位系统的理想选择。

    技术参数


    基本参数
    - 尺寸:50.6 mm × 50.6 mm × 15.1 mm
    - 频率范围:1574.40 MHz 至 1576.44 MHz
    - 输入阻抗:50 Ω
    - 增益:25 dB(典型值)
    - 极化方式:右旋圆极化(RHCP)
    LNA性能
    - 噪声系数:1.5 dB
    - 输出回波损耗:2.0
    - 带宽:10.0 MHz
    - 直流电压:2.5 V 至 3.5 V
    - 直流电流:10 mA 至 12.5 mA
    - 工作温度范围:-40°C 至 +80°C
    环境适应性
    - 存储温度范围:-45°C 至 +85°C

    产品特点和优势


    1. 高可靠性/高灵敏度:内置低噪声放大器,可显著提升接收信号的质量。
    2. 紧凑设计:模块体积小,便于集成到各种设备中。
    3. 便捷安装:配备磁吸底座,安装快速且牢固。
    4. 环保合规:符合RoHS和RoHS II标准,无铅环保设计。

    应用案例和使用建议


    应用案例
    - 汽车导航系统:通过增强的信号接收能力,提高定位精度。
    - 车载监控设备:确保在复杂环境中稳定的信号传输。
    - 个人追踪装置:提供可靠的卫星信号捕获。
    使用建议
    - 安装时尽量避免遮挡物,以保证最佳信号接收效果。
    - 在极端温度环境下使用时,需注意保护设备,防止过热或过冷导致性能下降。
    - 若需要长期户外使用,建议增加防雨措施,延长使用寿命。

    兼容性和支持


    - 兼容性:本产品兼容主流的射频连接器(如SMA-J3),易于与其他设备集成。
    - 支持服务:Abracon公司提供全面的技术支持,包括产品文档、样品申请和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 信号强度弱 | 检查安装位置,确保没有金属或障碍物阻挡信号 |
    | 设备无法正常启动 | 检查供电电压是否在2.5 V 至 3.5 V之间 |
    | 天线接口接触不良 | 重新插拔连接器,确保接触良好 |

    总结和推荐


    综合评估
    该GPS主动天线模块凭借其高灵敏度、紧凑设计和便捷安装等特点,在车载导航、个人追踪等领域表现出色。其优异的性能使其成为市场上同类产品的佼佼者。
    推荐结论
    强烈推荐此产品用于对信号质量要求较高的场合。无论是研发工程师还是最终用户,都可以从中获得稳定且高效的使用体验。
    如需更多技术支持或详细资料,请访问 [Abracon官网](www.abracon.com) 或直接联系客服。

APAMP-123参数

参数
阻抗 50Ω
额定功率 -
天线类型 -
中心频率 1.575GHz
支持协议 GPS L1,Galileo E1
典型天线增益 -
最大电压驻波比 1.5
带宽 10MHz
长*宽*高 50.6mm*50.6mm*15.1mm
通用封装 SMA(DO-214AC)
安装方式 磁性安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装

APAMP-123厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

APAMP-123数据手册

厂牌 PDF简要描述 下载
ABRACON 天线 ABRACON APAMP-123 APAMP-123数据手册

APAMP-123封装设计

查看详情并下载
Symbol
Footprint
3D Model
