J01004C0616

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER
产品描述: Telegartner 射频适配器, BNC 到 BNC, 插头, 阻抗50Ω, T 形
供应商型号: 7122924
供应商: 海外现货
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01004C0616

J01004C0616概述


    产品简介

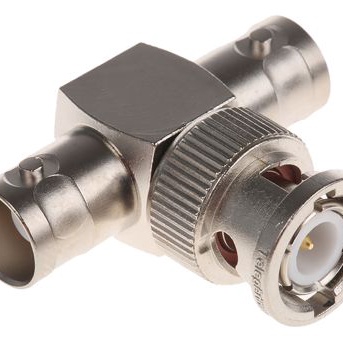

    BNC T Adaptor f-m-f
    BNC系列是广泛使用的同轴连接器之一。它采用卡口式耦合机制,可以在高达4GHz的频率下使用。50Ω和75Ω阻抗均有提供。根据电缆类型的不同(柔性、可成型和半刚性),提供不同的连接器样式。此外,BNC连接器还提供通过孔焊接和通过孔压接两种安装方式。这些连接器主要用于信号传输、数据传输和视频传输的应用场景。

    技术参数


    机械特性
    - 寿命:≥ 500次插拔循环
    - 材料:弹簧触点:CuBe2;CuPb1.15Ni1
    - 外导体材料:CuZn39Pb3
    - 其他金属零件材料:CuZn39Pb3
    - 绝缘材料:PTFE;PE
    气候特性
    - 根据IEC 60068 - 1标准:PTFE绝缘类型为40/155/21;PE绝缘类型为40/75/21
    电气特性
    - 内导体接触电阻:≤ 20 mΩ
    - 外导体接触电阻:≤ 5 mΩ
    - 绝缘电阻:≥ 5 GΩ
    - 耐压:1.5 kVeff/50 Hz
    - 阻抗:50 Ω(也可选75 Ω)
    - 回波损耗(直型):≥ 20 dB/3 GHz(50 Ω类型)
    - 回波损耗(角型):≥ 17.7 dB/3 GHz(50 Ω类型)
    - 工作电压:≤ 500 Veff/50 Hz
    - 频率范围:最高可达4 GHz
    标准
    - IEC 61 169-8

    产品特点和优势


    - 可靠性高:耐久性≥500次插拔循环,确保长期稳定运行。
    - 优良的电气性能:高阻抗匹配(50Ω/75Ω),优异的回波损耗性能(≥20 dB/3 GHz),适用于高频信号传输。
    - 环境适应性强:具备良好的气候特性,满足恶劣环境下使用的需求。
    - 多样的安装方式:通过孔焊接和通过孔压接技术,便于不同安装需求。

    应用案例和使用建议


    应用场景:
    - 信号传输:用于各类信号传输系统中,如通信设备、雷达系统等。
    - 数据传输:在高速数据传输网络中广泛应用,如计算机网络、工业自动化等。
    - 视频传输:适用于视频信号传输系统,如监控系统、广播电视系统等。
    使用建议:
    - 在选择连接器时,确保与所使用的电缆类型和频率范围相匹配。
    - 安装过程中应避免过度弯曲或损坏连接器,以保持其电气性能。
    - 定期检查连接器的接触状态和磨损情况,必要时进行更换。

    兼容性和支持


    - 兼容性:本款BNC T Adaptor f-m-f可以与其他符合IEC 61 169-8标准的BNC连接器配合使用。
    - 支持服务:厂商提供专业的技术支持和售后服务,如有疑问请咨询工程师。

    常见问题与解决方案


    - Q:如何正确安装BNC T Adaptor f-m-f?
    - A:确保正确选择匹配的电缆类型,并按照正确的步骤进行安装,避免过度弯曲和损伤。

    - Q:如何检查BNC T Adaptor f-m-f的工作状态?
    - A:定期检查连接器的接触电阻和绝缘电阻,确保没有超过规定值。

    - Q:BNC T Adaptor f-m-f的使用寿命是多少?
    - A:通常情况下,其寿命可达500次以上插拔循环,具体取决于使用条件。

    总结和推荐


    综合评估:
    - 优点:
    - 高可靠性和稳定性
    - 优良的电气性能和阻抗匹配
    - 适用于多种应用场景
    结论:
    鉴于其优异的性能和广泛的适用性,强烈推荐在需要高性能信号、数据和视频传输的应用中使用BNC T Adaptor f-m-f。

J01004C0616参数

参数
阻抗 50Ω
外壳颜色 -
最大频率 -
紧固类型 -
端口数 -
触头端接 -
类型 -
长*宽*高 34.5mm(长度)

J01004C0616厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01004C0616数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01004C0616 J01004C0616数据手册

J01004C0616封装设计

查看详情并下载
Symbol
Footprint
3D Model
