J01040A0006

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER
产品描述: Telegartner UHF连接器公头 同轴连接器, 电缆安装, 50Ω阻抗, 压接端接, 用于RG213/U线
供应商型号: 7123172
供应商: 海外现货
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01040A0006

J01040A0006概述

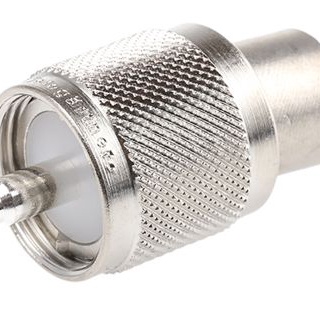

    产品概述:UHF系列直型插头

    产品简介


    UHF系列插头是一种低成本的低频连接器,采用螺纹耦合方式。由于其阻抗未受控,最大可用频率限制在200MHz以内。这些连接器适用于直径不超过11mm(0.433英寸)的柔性电缆。它们可以采用焊接或压接工艺进行终端处理,广泛应用于低频通信设备中。

    技术参数


    - 电缆规格:RG-213/U
    - 外径:18.3mm
    - 长度:32.5mm
    - 组装尺寸:B0612
    - 压接模具:N01003D1274
    - 接触电阻:内导体≤5mΩ;外导体≤5mΩ
    - 绝缘电阻:≥5GΩ
    - 电压耐受:2kVeff/50Hz
    - 阻抗:约50Ω
    - 工作电压:≤750Veff/50Hz
    - 频率范围:最高可达200MHz
    - 标准认证:符合IEC 60 169-12标准

    产品特点和优势


    UHF系列插头具有以下显著特点:
    - 低成本:采用经济的制造工艺,适合各种低成本的应用场合。
    - 低频适用性:适用于频率低于200MHz的低频通信设备。
    - 灵活的电缆接口:可兼容多种直径为11mm以内的柔性电缆。
    - 可靠的电气性能:提供出色的接触电阻和绝缘电阻,确保信号传输质量。
    - 耐用的材料:内部导体和外部导体采用铜镍合金处理,其他金属部件采用黄铜,提供了良好的机械和电性能。

    应用案例和使用建议


    UHF系列插头主要用于低频通信设备中,如无线电设备、雷达系统等。为了获得最佳性能,建议遵循以下使用建议:
    - 确保电缆直径不超过11mm,避免接触不良。
    - 使用合适的压接工具,保证压接质量和可靠性。
    - 在安装过程中,注意保持接口清洁,防止灰尘和污垢影响信号传输。

    兼容性和支持


    UHF系列插头可以与其他UHF连接器组合使用,创造更多类型的连接器变种。此外,客户还可以根据需求定制带有UHF连接器的射频电缆组件。厂商提供了详细的技术支持和售后服务,帮助用户解决在安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    1. 问题:连接器接触不良,信号传输质量下降。
    - 解决办法:检查电缆直径是否合适,确保压接工艺正确无误。
    2. 问题:连接器耐压不足,导致损坏。
    - 解决办法:确认工作电压在2kVeff/50Hz以下,检查连接器是否存在物理损伤。
    3. 问题:接口清洁度不够,信号传输不稳定。
    - 解决办法:定期清理接口,避免灰尘和污垢积累。

    总结和推荐


    UHF系列插头凭借其高性价比、低频通信性能和耐用性,非常适合用于低频通信设备中。其优良的电气特性和可靠的机械性能使其在市场上具备较高的竞争力。综上所述,强烈推荐使用UHF系列插头,特别是在对成本和性能有严格要求的应用场合中。

J01040A0006参数

参数
类型 UHF连接器
阻抗 50Ω
外壳颜色 -
最大频率 200MHz
紧固类型 -
端口数 -
触头端接 -
安装方式 导线安装

J01040A0006厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01040A0006数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01040A0006 J01040A0006数据手册

J01040A0006封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 109.1851
15+ ¥ 103.7132
50+ ¥ 100.4947
100+ ¥ 98.3491
250+ ¥ 96.2247
库存: 21
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 109.18
