J01002A0058

产品分类:
厂牌: TELEGARTNER
产品描述: Telegartner BNC连接器公头 同轴连接器, 电缆安装, 75Ω阻抗, 压接端接, 用于RG179 B/U线
供应商型号: CAG-J01002A0058
供应商: 海外现货
标准整包数: 1

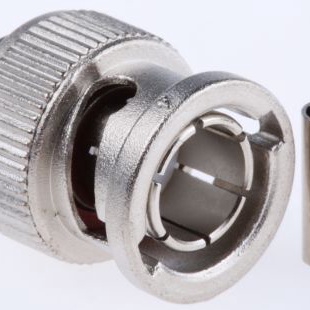

TELEGARTNER  J01002A0058

J01002A0058概述

    # BNC Straight Plug HDTV Crimp 75 Ohm G4 (RG-179B/U) 技术手册

    产品简介


    BNC(Bayonet Neill-Concelman)连接器是一种广泛使用的同轴电缆连接器,适用于信号、数据和视频传输应用。本手册介绍的是J01002A0058型号的BNC直插式HDTV压接型75欧姆G4(RG-179B/U)连接器。它具有出色的阻抗匹配、可靠的机械特性和广泛的电气特性,使其在多种应用场景中表现出色。

    技术参数


    基本规格
    - 阻抗: 75 欧姆
    - 电缆组: RG-179B/U
    - 装配尺寸: a=27.5mm, b=9.5mm
    - 耐用性(接合周期): ≥ 500 次
    - 环境分类(根据 IEC 60068-1): 40/155/21
    电气特性
    - 接触电阻(内导体): ≤ 20 mΩ
    - 接触电阻(外导体): ≤ 5 mΩ
    - 绝缘电阻: ≥ 5 GΩ
    - 电压耐受能力: 1.5 kVeff/50 Hz
    - 回波损耗(直线型): ≥ 20 dB / 3 GHz
    - 驻波比(50 欧姆类型): ≤ 1.25 / 1 GHz
    工作环境
    - 温度范围: -65°C 至 165°C
    - 频率范围: 高达 4 GHz
    - 工作电压: ≤ 500 Veff/50 Hz
    材料
    - 弹簧接触点: CuBe2, CuPb1.15Ni1
    - 外壳: CuZn39Pb3
    - 其他金属部件: CuZn39Pb3
    - 绝缘材料: PTFE, PE PTFE
    - 密封件: 硅胶

    产品特点和优势


    1. 高性能阻抗匹配: 75 欧姆的阻抗设计确保信号传输的稳定性。
    2. 高可靠性和耐用性: 经过 ≥ 500 次接合测试,确保长期稳定运行。
    3. 宽广的工作温度范围: 能够在极端环境下正常工作,适应各种恶劣环境。
    4. 优良的电气特性: 回波损耗和电压耐受能力卓越,适合高速数据传输应用。
    5. 可靠的机械结构: 使用铜铍合金材料制成的弹簧接触点,保证长期的电气性能。

    应用案例和使用建议


    应用案例
    - 广播电视系统: 在高清电视系统中用于信号传输。
    - 安防监控系统: 在安全监控系统中用于视频信号传输。
    - 医疗成像设备: 在医疗影像设备中用于数据传输。
    使用建议
    - 安装环境: 确保安装时使用正确的工具,避免损坏连接器的外壳和内部组件。
    - 防潮处理: 对于湿度较大的环境,可以使用额外的密封件以提高防水性能。
    - 定期检查: 定期进行接触电阻和电压耐受能力的检测,确保连接器性能稳定。

    兼容性和支持


    本产品与大多数标准的BNC接口设备兼容,适用于RG-179B/U和RG-187A/U类型的同轴电缆。厂商提供详细的技术支持和维护服务,用户可以通过官方网站或联系客服获取更多信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触不良导致信号干扰 | 检查并重新安装连接器,确保紧固到位。 |
    | 电压耐受能力下降 | 更换老化或损坏的连接器。 |
    | 无法达到预期的阻抗匹配 | 检查电缆和连接器的阻抗是否一致。 |

    总结和推荐


    BNC Straight Plug HDTV Crimp 75 Ohm G4 (RG-179B/U) 连接器是一款高性能的同轴连接器,适用于多种应用场景。其高阻抗匹配、良好的电气特性和优异的机械性能使其在市场上具有很强的竞争力。建议在需要高性能信号传输的应用场景中使用本产品。
