J01001A0612

产品分类:
厂牌: TELEGARTNER
产品描述: Telegartner BNC连接器母头 同轴连接器, 法兰安装, 50Ω阻抗, 焊接端接
供应商型号: 1121732
供应商: 海外现货
标准整包数: 1

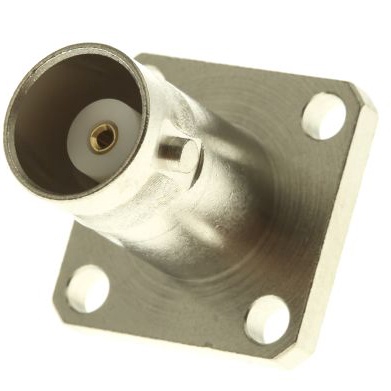

TELEGARTNER  J01001A0612

J01001A0612概述

    BNC Panel Socket 技术手册

    产品简介


    BNC Panel Socket 是一种广泛应用于高频信号传输领域的同轴连接器。它通过锁扣机制实现快速可靠的连接,适用于高达4GHz的频率范围。BNC系列连接器提供了50Ω和75Ω两种阻抗选择,可满足不同的传输需求。此外,BNC Panel Socket 支持柔性电缆、半刚性电缆及可弯曲电缆的安装,同时适用于通过焊接和压接方式固定到印刷电路板上的不同安装要求。该系列产品主要用于信号、数据和视频传输等领域。

    技术参数


    - 阻抗:50Ω
    - 尺寸:直径 a = 2.8mm
    - 安装尺寸:Z05
    - 连接方式:适用于电缆的组装
    - 符合标准:MIL-Std(军事标准)
    - 密封等级:根据IP 54等级进行密封
    - 机械特性:
    - 耐用性:≥500次插拔循环
    - 材料:弹簧触点采用CuBe2和CuPb1.15Ni1;外导体采用CuZn39Pb3
    - 其他金属部件采用Cu2Ni5
    - 气候特性:
    - 按照IEC 60068 - 1标准分类,PTFE绝缘类型的分类为40/155/21,PE绝缘类型的分类为40/75/21
    - 电气特性:
    - 内导体接触电阻 ≤ 20mΩ
    - 外导体接触电阻 ≤ 5mΩ
    - 绝缘电阻 ≥ 5GΩ
    - 耐电压强度:1.5kVeff/50Hz
    - 额定工作电压:≤500Veff/50Hz
    - 频率范围:最高可达4GHz
    - 回波损耗:直型 ≥ 20dB/3GHz(50Ω类型),角型 ≥ 17.7dB/3GHz(50Ω类型)

    产品特点和优势


    - 高频传输能力:能够处理高达4GHz的频率,满足多种应用需求。
    - 高可靠性:采用耐用的弹簧触点材料和锁扣式设计,保证长期稳定的连接。
    - 多样化选择:提供50Ω和75Ω两种阻抗版本,适用范围广泛。
    - 易于安装:支持通过焊接和压接的方式安装到电路板上,同时适用于多种电缆类型。

    应用案例和使用建议


    - 信号传输:常用于测试仪器、通信系统和雷达设备中作为信号接口。
    - 数据传输:在局域网、视频会议系统中作为视频传输接口。
    - 视频传输:由于具有良好的阻抗匹配,BNC Panel Socket 在专业摄像机和监控系统中广泛应用。
    - 使用建议:为了确保长期稳定使用,建议在安装时严格按照技术手册操作,并定期检查连接处是否有松动或磨损。

    兼容性和支持


    - 兼容性:该产品与其他常见的BNC接口高度兼容,适用于各类设备和系统。
    - 厂商支持:Telegärtner公司提供全面的技术支持和维护服务,如有任何问题,可随时联系技术支持团队。

    常见问题与解决方案


    1. 连接不稳固:
    - 解决方法:检查锁扣是否完全锁定,必要时重新安装并确保接触良好。
    2. 信号传输质量下降:
    - 解决方法:检查内导体和外导体的接触电阻,若超过规定值则需更换新的连接器。
    3. 耐久性不足:
    - 解决方法:确认是否频繁插拔导致,建议减少不必要的插拔次数以延长使用寿命。

    总结和推荐


    BNC Panel Socket 是一款在高频信号传输领域表现优异的产品。其高频率处理能力、优良的机械结构以及广泛的兼容性使其成为多种应用的理想选择。我们强烈推荐这款产品,特别是在需要高可靠性和高性能的场合。

J01001A0612参数

参数
安装方式 法兰安装

J01001A0612厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01001A0612数据手册

厂牌 PDF简要描述 下载
TELEGARTNER TELEGARTNER J01001A0612 J01001A0612数据手册

J01001A0612封装设计

查看详情并下载
Symbol
Footprint
3D Model
