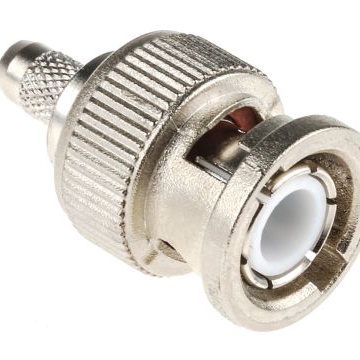

J01000A1255

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER
产品描述: Telegartner BNC连接器公头 同轴连接器, 电缆安装, 50Ω阻抗, 压接端接, 用于RG58 C/U线
供应商型号: 1121855
供应商: 海外现货
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01000A1255

J01000A1255概述

    BNC Straight Plug Crimp G1 (RG-58C/U) 技术手册

    产品简介


    本产品是一款BNC直插式插头(型号J01000A1255),专为高频信号传输设计。BNC系列是最常见的同轴连接器之一,其通过卡口式耦合机制可应用于高达4GHz的频率。产品提供50欧姆和75欧姆阻抗版本,并适用于多种类型的电缆,如柔性、适形和半刚性电缆。此外,BNC连接器还提供了用于印刷电路板安装的通孔焊接和通孔压接技术。该系列采用了压接和夹紧两种电缆端接工艺,广泛应用于信号、数据和视频传输应用中。

    技术参数


    - 阻抗: 50 欧姆(也可提供75欧姆)
    - 额定电压: 最大500 Veff/50 Hz
    - 频率范围: 高达4 GHz
    - 接触电阻:
    - 内导体:初始接触电阻≤0.9毫欧,最大接触电阻≤20毫欧
    - 外导体:最大接触电阻≤0.2毫欧
    - 绝缘电阻: ≥5 GΩ
    - 耐压: 1.5 kVeff/50 Hz
    - 驻波比(VSWR): ≤1.25 @ 1 GHz (50欧姆类型)
    - 回波损耗:
    - 直插式≥20 dB/3 GHz (50欧姆类型)
    - 角式≥17.7 dB/3 GHz (50欧姆类型)

    产品特点和优势


    - 高可靠性: 达到500次以上的耐用性测试。
    - 宽温度范围: -65°C至165°C,适用于各种恶劣环境。
    - 防水防尘: IP54防护等级,确保长期可靠的信号传输。
    - 高标准制造: 符合IEC 61 169-8标准。
    - 广泛的适用性: 适用于信号、数据和视频传输,且支持多种电缆类型。

    应用案例和使用建议


    - 应用案例:
    - 通信基站: BNC插头广泛应用于基站天线和馈线之间的连接。
    - 测试测量设备: 在实验室环境中,BNC连接器可用于快速连接测试设备和被测设备。
    - 使用建议:
    - 在选择电缆时,请确保电缆的规格与BNC插头匹配。
    - 确保正确的安装工艺,以避免接触不良导致的信号损失。
    - 定期检查连接部位是否有氧化或其他腐蚀现象,及时清洁维护。

    兼容性和支持


    - 兼容性: BNC插头可与其他标准BNC接口的设备互连。
    - 支持: 生产厂家提供详尽的技术支持和售后服务,包括安装指导和故障排除服务。

    常见问题与解决方案


    - 问题: 插头接触不良。
    - 解决方案: 确保插头和插座完全对齐并紧密连接。必要时可重新压接。
    - 问题: 插头插入困难。
    - 解决方案: 检查插头和插座是否有异物堵塞,必要时请清洁。
    - 问题: 插头和插座接触电阻过高。
    - 解决方案: 确保金属部分无氧化和腐蚀,必要时可重新镀层。

    总结和推荐


    这款BNC直插式插头凭借其高性能和多功能性,在多种应用场景中表现出色。其稳定的电气性能、广泛的温度适应能力和可靠的机械结构使其成为高频信号传输的理想选择。综上所述,强烈推荐此款BNC连接器用于需要高性能信号传输的场合。

J01000A1255参数

参数
触头端接 -
类型 BNC连接器
阻抗 50Ω
外壳颜色 -
最大频率 4GHz
紧固类型 -
端口数 1
安装方式 导线安装
应用等级 商用级

J01000A1255厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01000A1255数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01000A1255 J01000A1255数据手册

J01000A1255封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 33.1655
13+ ¥ 25.6031
25+ ¥ 25.0605
库存: 0
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
