J01003A1286

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER

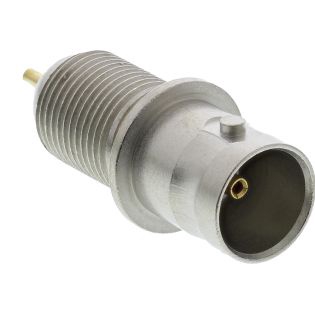

产品描述: Telegartner BNC连接器母头 同轴连接器, 面板安装, 75Ω阻抗, 焊接端接
供应商型号: 1249111
供应商: 海外现货
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01003A1286

J01003A1286概述


    产品简介


    本文将详细介绍一款高频同轴连接器——BNC系列绝缘接头(J01003A1286),这款产品具有广泛的应用范围,适用于信号、数据和视频传输等领域。BNC连接器因其简便的插拔机制而被广泛应用,适用于频率高达4GHz的应用场合。

    技术参数


    - 阻抗: 75Ω
    - 安装尺寸: Z03
    - 外壳材料: 黄铜
    - 绝缘材料: 聚四氟乙烯(PTFE)、聚乙烯(PE)
    - 密封圈材料: 硅胶
    - 接触电阻: 内导体≤20mΩ,外导体≤5mΩ
    - 绝缘电阻: ≥5GΩ
    - 耐压: 1.5kVeff/50Hz
    - 电压: ≤500Veff/50Hz
    - 频率范围: 高达4GHz
    - 防护等级: IP54

    产品特点和优势


    - 广泛应用: 适用于信号、数据和视频传输等领域。
    - 便捷插拔: BNC连接器采用插销式耦合机制,插拔方便,适合高频率应用。
    - 坚固耐用: 机械寿命≥500次插拔,确保长期稳定可靠。
    - 兼容性强: 支持多种电缆类型(柔性、半刚性和可变形电缆)。
    - 环保材料: 使用硅胶密封圈和无铅材料,符合环保标准。

    应用案例和使用建议


    应用案例
    - 广播系统: 用于视频传输和分配。
    - 通信设备: 在数据传输系统中作为接口连接。
    - 测试仪器: 在实验室环境中作为高频测量设备的连接点。
    使用建议
    - 环境适应性: 请根据实际工作环境选择合适的绝缘材料(PTFE或PE)。
    - 正确安装: 确保连接器安装牢固,避免松动导致信号质量下降。
    - 日常维护: 定期检查连接器的接触电阻和绝缘电阻,确保其处于最佳状态。

    兼容性和支持


    - 兼容性: BNC连接器可与各种不同类型的电缆和设备兼容,如柔性电缆、半刚性电缆和可变形电缆。
    - 支持: 厂商提供详细的技术文档和支持服务,用户可以随时联系工程师进行技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查接触面是否清洁,必要时重新清洁并安装。 |
    | 信号传输质量差 | 检查绝缘电阻和接触电阻,必要时更换连接器。 |
    | 插拔不顺畅 | 检查安装是否正确,确保安装过程中没有损坏。 |

    总结和推荐


    这款BNC系列绝缘接头(J01003A1286)凭借其优越的性能和广泛的应用范围,在信号、数据和视频传输领域表现出色。其坚固耐用的设计和便捷的操作使得它成为各种应用场景的理想选择。推荐在需要高频传输和可靠连接的场合下使用。
    总的来说,这款BNC连接器是您理想的电子元件选择,无论是在专业环境中还是家庭应用中,都能够为您提供可靠的性能和稳定的信号传输。

J01003A1286参数

参数
类型 BNC连接器
阻抗 75Ω
外壳颜色 -
最大频率 4GHz
紧固类型 -
端口数 -
触头端接 -
安装方式 面板安装

J01003A1286厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01003A1286数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01003A1286 J01003A1286数据手册

J01003A1286封装设计

查看详情并下载
Symbol
Footprint
3D Model
