J01001A1379

产品分类:
厂牌: TELEGARTNER
产品描述: Telegartner BNC连接器母头 同轴连接器, 面板安装, 50Ω阻抗, 压接端接, 用于RG58 C/U线
供应商型号: 850489
供应商: 海外现货
标准整包数: 1
TELEGARTNER  J01001A1379

J01001A1379概述


    产品简介

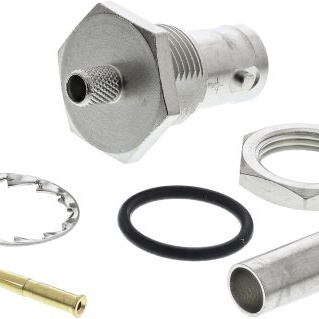

    本技术手册详细介绍了一款名为“BNC Bulkhead Jack”的电子元器件。它属于同轴连接器类别,主要用于各种电子设备的信号传输。BNC Bulkhead Jack的主要功能是提供一个可靠的同轴电缆连接接口,广泛应用于通信设备、测试仪器、计算机网络等领域。

    技术参数


    以下是从技术手册中提取的关键技术参数和规格:
    - 尺寸(单位:mm):
    - 外径:未明确提及,通常为标准BNC接头的尺寸。
    - 内径:未明确提及。

    - 电气特性:
    - 阻抗:50 Ω
    - 频率范围:0 - 4 GHz
    - 回波损耗:-18 dB(在3 GHz时),-24 dB(在1 GHz时)
    - 工作电压:500 Veff @ 50 Hz
    - 通过电流:最大4.5 mm²
    - 接触电阻:≤ 5 mΩ
    - 绝缘电阻:≥ 5 GΩ
    - 机械特性:
    - 保护等级(接合状态):IP 54 (IEC 60529)
    - 耐久性:>500次插拔
    - 环境条件:
    - 工作温度范围:-30°C 至 +75°C
    - 材料:铜镍合金、铜锡合金等

    产品特点和优势


    这款BNC Bulkhead Jack具有以下几个显著特点和优势:
    - 可靠性高:采用高质量材料和先进的制造工艺,确保长时间使用仍能保持稳定的连接性能。
    - 高频率响应:频率范围高达4 GHz,适合高速数据传输应用。
    - 良好的屏蔽效果:IP 54防护等级,能有效防止灰尘和水进入,适用于恶劣的工作环境。
    - 易于安装:标准的安装孔设计,便于集成到现有的系统中。

    应用案例和使用建议


    应用案例
    - 通信设备:在无线通信系统中作为射频信号的连接点。
    - 测试仪器:在实验室环境中用于信号的采集和测试。
    - 计算机网络:在网络设备中用于信号的可靠传输。
    使用建议
    - 在安装过程中,确保正确的接触电阻和回波损耗指标,以保证信号的完整性。
    - 注意安装位置,避免暴露在极端温度和湿度环境中,以延长使用寿命。
    - 定期检查连接器的状态,确保长期稳定的信号传输。

    兼容性和支持


    这款BNC Bulkhead Jack支持多种标准同轴电缆,如RG-58C/U、WCX195等。厂商提供了详细的安装指南和技术支持,帮助用户更好地利用这一产品。此外,该产品符合RoHS标准,确保环保合规。

    常见问题与解决方案


    常见问题
    1. 连接不稳定:
    - 解决方案:检查接触面是否清洁,确保电缆正确插入。

    2. 信号衰减严重:
    - 解决方案:检查电缆规格是否符合要求,确保阻抗匹配。
    3. 接触电阻过高:
    - 解决方案:重新进行压接操作,确保连接牢固。

    总结和推荐


    综上所述,BNC Bulkhead Jack是一款高性能的同轴连接器,适用于多种电子设备和应用环境。其优异的电气特性和机械特性使其在高频信号传输中表现出色。强烈推荐在需要可靠信号传输的应用中使用此产品。建议用户在使用前仔细阅读技术手册,并根据具体应用环境进行适当的调整和维护。

J01001A1379参数

参数
安装方式 面板安装

J01001A1379厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01001A1379数据手册

厂牌 PDF简要描述 下载
TELEGARTNER TELEGARTNER J01001A1379 J01001A1379数据手册

J01001A1379封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 62.8208
25+ ¥ 59.6744
50+ ¥ 57.8262
100+ ¥ 56.6046
250+ ¥ 55.3619
库存: 0
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
