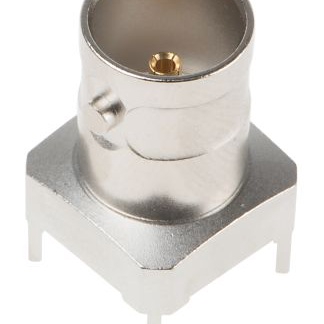

J01003A1946

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER
产品描述: Telegartner BNC连接器母头 同轴连接器, 印刷电路板安装, 75Ω阻抗, 通孔端接
供应商型号: CAG-J01003A1946
供应商: 海外现货
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01003A1946

J01003A1946概述

    # BNC 接收器(公座)技术手册

    产品简介


    BNC(Bayonet Neill-Concelman)接头是一种广泛应用的同轴连接器,主要用于信号、数据和视频传输应用中。本款BNC公座是其系列产品之一,采用75欧姆阻抗设计,适合印刷电路板安装。作为市场上最常用的同轴连接器之一,它以耐用性和可靠性著称,尤其适合高频信号传输需求。
    主要功能
    - 阻抗:75欧姆
    - 耦合机制:推锁式
    - 应用领域:信号传输、数据通信及视频系统
    产品类型
    - 类型:BNC公座,用于印刷电路板
    - 安装方式:通孔焊接与通孔压接

    技术参数


    机械特性
    - 连接次数耐久性:≥500次
    - 材质:内导体 - Cu1Ni2Au0.8
    外导体 - CuZn39Pb3
    其他金属部件 - CuZn39Pb3
    绝缘材料 - PTFE/PE
    密封圈 - 硅胶
    气候特性
    - 温度范围:根据IEC 60068-1标准,PTFE绝缘类型为40/155/21;PE绝缘类型为40/75/21
    电气特性
    - 内导体接触电阻:≤20 mΩ
    - 外导体接触电阻:≤5 mΩ
    - 绝缘电阻:≥5 GΩ
    - 工作电压:≤500 Veff/50 Hz
    - 电压证明:1.5 kVeff/50 Hz
    - 频率范围:最高可达4 GHz
    - 回波损耗(直角型):≥20 dB @ 3 GHz(50欧姆型号)
    - 回波损耗(弯角型):≥17.7 dB @ 3 GHz(50欧姆型号)

    产品特点和优势


    特点
    - 高频性能优异:能够支持高达4GHz的信号传输频率,确保稳定的数据速率。
    - IP54密封等级:通过插头和插座之间的密封设计,防止灰尘和水溅侵入。
    - 耐用性强:通过500次以上的插拔测试,保证长期使用的可靠性。
    - 多种安装方式:提供通孔焊接与通孔压接两种安装选项,适应不同的电路设计需求。
    优势
    - 广泛的适用性:适用于信号传输、视频广播、医疗设备及工业控制等领域。
    - 高性能材料:使用优质材料如Cu1Ni2Au0.8和PTFE,提升连接器的电气和机械性能。
    - 易于集成:提供完整的封装设计,方便在各种印刷电路板上进行安装。

    应用案例和使用建议


    应用场景
    1. 视频监控系统:用于摄像机与录像设备间的信号传输。
    2. 医疗设备:常用于超声诊断仪器和其他高精度成像设备。
    3. 数据通信:适用于需要高频传输的通信模块。
    使用建议
    - 环境适应性:确保安装环境符合IP54防护等级的要求,避免暴露于高湿或高尘环境中。
    - 定期检查:对于频繁插拔的应用场景,需定期检查连接器的接触状态,以确保信号完整性。
    - 最佳频率范围:在低于4GHz的频率范围内使用,可获得最佳性能表现。

    兼容性和支持


    兼容性
    本产品可与标准的BNC接口兼容,广泛应用于不同品牌的信号传输设备。此外,结合组合连接器和电缆夹具,可以创建更多类型的BNC变种,进一步扩大应用范围。
    厂商支持
    厂商提供详尽的技术支持服务,包括样品申请、技术咨询和售后维护。如有任何疑问,可联系Telegärtner的专业工程师团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔后接触不良 | 检查外导体是否有腐蚀或氧化现象,必要时更换新的连接器。 |
    | 视频信号质量下降 | 确保连接器符合阻抗要求,且无机械损伤,同时确认周围环境温度是否过高。 |
    | 无法达到预期工作电压 | 测量绝缘电阻,确保值大于5GΩ;如异常,需更换连接器。 |

    总结和推荐


    综合评估
    这款BNC公座以其卓越的高频性能、稳定的机械结构和多样的安装选项,在信号传输领域表现出色。其高回波损耗和低接触电阻使其成为视频和高速数据传输的理想选择。此外,IP54级别的密封性和耐用性进一步增强了其适用性。
    推荐使用
    对于需要高频信号传输、可靠连接和广泛兼容性的应用场景,此款BNC公座是您的首选。无论是在专业视频系统还是精密医疗设备中,它都能提供出色的性能和稳定性。强烈推荐使用!
    如需进一步了解或购买该产品,请访问[Telegärtner官方网站](www.telegaertner.com)。

J01003A1946参数

参数
最大频率 4GHz
紧固类型 -
端口数 -
触头端接 -
类型 BNC连接器
阻抗 75Ω
外壳颜色 -
安装方式 通孔安装

J01003A1946厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01003A1946数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01003A1946 J01003A1946数据手册

J01003A1946封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 6.25 ¥ 53.3125
100+ $ 6.1875 ¥ 52.7794
500+ $ 6 ¥ 51.18
1000+ $ 5.875 ¥ 50.1138
5000+ $ 5.6875 ¥ 48.5144
10000+ $ 5.5 ¥ 46.915
库存: 0
起订量: 38 增量: 5
交货地:
最小起订量为:25
合计: ¥ 0
