J01002A1288

产品分类:
厂牌: TELEGARTNER
产品描述: Telegartner BNC连接器公头 同轴连接器, 电缆安装, 75Ω阻抗, 压接端接, 用于RG59 B/U线
供应商型号: 1121861
供应商: 欧时
标准整包数: 1
TELEGARTNER  J01002A1288

J01002A1288概述

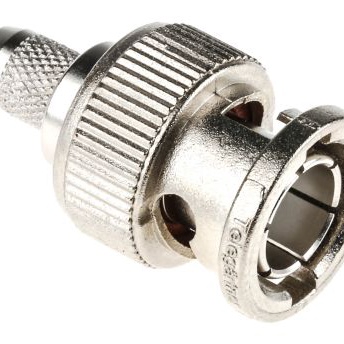

    # BNC Straight Plug Crimp G2 (RG-59 B/U) 技术手册

    产品简介


    本产品是一款BNC(Bayonet Neill-Concelman)直插式插头,专为RG-59 B/U同轴电缆设计。BNC系列是最常用的同轴连接器之一,采用卡口锁紧机制,最高可支持至4 GHz频率。其阻抗值为75 Ω,适用于信号、数据和视频传输的应用场合。本产品可通过压接和夹持两种电缆终止工艺进行安装,广泛应用于各种需要高频信号传输的领域。

    技术参数


    - 阻抗: 75 Ω
    - 适用电缆: G2 (RG-59 B/U)
    - 物理尺寸: a=31 mm, b=13 mm
    - 耐久性: ≥ 500 次插拔
    - 温度范围: -65°C 到 165°C
    - 电气特性:
    - 内导体接触电阻: ≤ 20 mΩ
    - 外导体接触电阻: ≤ 5 mΩ
    - 绝缘电阻: ≥ 5 GΩ
    - 工作电压: ≤ 500 Veff/50 Hz
    - 频率范围: 最高4 GHz
    - 回波损耗: ≥ 20 dB/3 GHz (50 Ω类型)

    产品特点和优势


    - 高频性能优异: 支持高达4 GHz的信号传输频率,保证了卓越的高频传输能力。
    - 耐用性强: 具备至少500次的插拔寿命,适用于频繁插拔的场合。
    - 防水防尘: 具备IP 54防护等级,可在恶劣环境中稳定工作。
    - 阻抗匹配良好: 75 Ω阻抗确保信号传输过程中的良好匹配,减少反射损失。
    - 材料优良: 使用铜铍合金、铜锌合金等优质材料,提高了产品强度和耐腐蚀性。

    应用案例和使用建议


    应用案例
    - 电视广播系统: BNC插头常用于电视广播系统的信号传输。
    - 安防监控系统: 在视频监控系统中,BNC插头用于高清视频信号的可靠传输。
    - 实验室设备: 实验室中常用的频谱分析仪、示波器等设备也常常采用BNC接口。
    使用建议
    - 正确的压接工艺: 为了保证连接器的稳定性和可靠性,在安装时务必使用正确的压接工具和技术。
    - 保持清洁: 定期检查并清洁连接器接口,防止因灰尘或污垢导致的接触不良。
    - 避免过热: 在高温环境下使用时,需注意散热措施,避免长时间过热影响连接器性能。

    兼容性和支持


    本产品与其他符合BNC标准的设备具有良好的兼容性,可以方便地与其他设备集成使用。制造商提供技术支持和维修服务,以确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头与插座无法牢固连接 | 确保插头与插座干净无污渍,重新正确安装。 |
    | 信号传输不稳定 | 检查电缆是否有损坏,更换损坏的电缆。 |
    | 接触电阻过高 | 重新压接插头,确保良好的接触效果。 |

    总结和推荐


    产品综合评估
    这款BNC直插式插头在高频信号传输方面表现出色,具备出色的电气性能和耐用性。其广泛的应用场景和良好的兼容性使其成为高频信号传输的理想选择。
    推荐结论
    基于上述分析,我们强烈推荐这款BNC直插式插头,尤其适用于要求高频信号传输且需长期稳定工作的场合。无论是电视广播、安防监控还是实验室设备,它都能发挥出色的表现。

J01002A1288参数

参数
安装方式 导线安装

J01002A1288厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01002A1288数据手册

厂牌 PDF简要描述 下载
TELEGARTNER TELEGARTNER J01002A1288 J01002A1288数据手册

J01002A1288封装设计

查看详情并下载
Symbol
Footprint
3D Model
