J01004A0617

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER

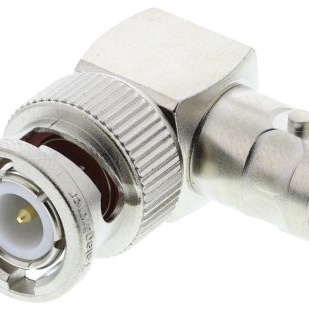

产品描述: Telegartner 射频适配器, BNC 到 BNC, 插头, 阻抗50Ω, 直角
供应商型号: 7122920
供应商: 海外现货
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01004A0617

J01004A0617概述

    BNC Angle Adaptor m-f 技术手册

    1. 产品简介


    BNC Angle Adaptor m-f 是一种广泛应用的同轴连接器,用于信号、数据和视频传输。它具备独特的螺纹耦合机制,适用于频率高达4GHz的应用场景。这款适配器提供50Ω和75Ω两种阻抗选择,适用于各种电缆类型,包括柔性、半刚性和可成型电缆。此外,该适配器还支持通过穿孔焊接和穿孔压力安装技术来安装到印刷电路板上,且采用压接和夹紧方式来实现电缆端接。BNC适配器广泛应用于多种工业领域,如电信、广播和工业自动化系统等。

    2. 技术参数


    - 阻抗: 50Ω
    - 标准: MIL-Std. UG-306/U
    - 耐久性(插拔次数): ≥ 500 次
    - 气候类别(I.E.C. 60068 - 1):
    - 使用PTFE绝缘体:40/155/21
    - 使用PE绝缘体:40/75/21
    - 接触电阻:
    - 内导体: ≤ 20 mΩ
    - 外导体: ≤ 5 mΩ
    - 绝缘电阻: ≥ 5 GΩ
    - 电压强度: 1.5 kVeff/50 Hz
    - 工作电压: ≤ 500 Veff/50 Hz
    - 频率范围: 高达 4 GHz
    - 回波损耗:
    - 直式: ≥ 20 dB/3 GHz (50Ω 类型)
    - 角式: ≥ 17.7 dB/3 GHz (50Ω 类型)

    3. 产品特点和优势


    BNC Angle Adaptor m-f 的独特之处在于其螺纹耦合机制,保证了高频信号传输的稳定性和可靠性。此适配器的耐用性达到500次插拔循环,确保长期可靠使用。此外,该适配器具有良好的密封性(IP 54等级),适用于各种恶劣环境。多种阻抗和绝缘材料的选择使得该适配器具有广泛的适用性和灵活性,能够满足不同应用场景的需求。在信号、数据和视频传输方面,BNC Angle Adaptor m-f 表现出色的性能,成为市场上极具竞争力的产品之一。

    4. 应用案例和使用建议


    - 应用案例:
    - 在工业自动化系统中,BNC Angle Adaptor m-f 被用于信号传输,确保高速、低噪声的数据传输。
    - 在广播和电视领域,BNC适配器用于视频信号传输,保证高质量图像显示。
    - 使用建议:
    - 在高温高湿环境中使用时,应选择具有更好密封性的适配器。
    - 安装时,注意按照手册指导进行正确的电缆压接和安装,避免信号传输损失。
    - 定期检查和维护连接器,确保其保持最佳工作状态。

    5. 兼容性和支持


    BNC Angle Adaptor m-f 与一系列同轴电缆和连接器兼容,例如符合MIL-Std. UG-306/U标准的其他连接器。厂商提供全面的技术支持和售后服务,包括安装指南、维修服务和技术咨询,以确保用户能够充分利用产品的所有功能。

    6. 常见问题与解决方案


    - 问题: 插拔次数不足导致连接不稳定
    - 解决方案: 定期更换磨损的连接器,确保连接稳定性。
    - 问题: 信号传输质量下降
    - 解决方案: 检查电缆和连接器是否正确安装,必要时重新压接电缆。
    - 问题: 环境湿度大导致密封不良
    - 解决方案: 更换具有良好密封性的适配器,确保环境适应性。

    7. 总结和推荐


    BNC Angle Adaptor m-f 是一款高性能、多功能的同轴连接器,适用于各种信号传输应用场景。凭借其优良的电气特性和可靠的机械性能,该产品在市场上具有很高的竞争力。强烈推荐在信号传输和视频传输应用中使用BNC Angle Adaptor m-f,这将为用户提供卓越的性能体验和长久的使用寿命。

J01004A0617参数

参数
紧固类型 -
端口数 -
触头端接 -
类型 -
阻抗 50Ω
外壳颜色 -
最大频率 -
长*宽*高 28.5mm(长度)

J01004A0617厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01004A0617数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01004A0617 J01004A0617数据手册

J01004A0617封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 132.9205
15+ ¥ 127.4215
50+ ¥ 123.5126
100+ ¥ 120.5278
250+ ¥ 117.9254
库存: 13
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 132.92
直接购买
加入购物车
