J01120B0091

产品分类:
厂牌: TELEGARTNER

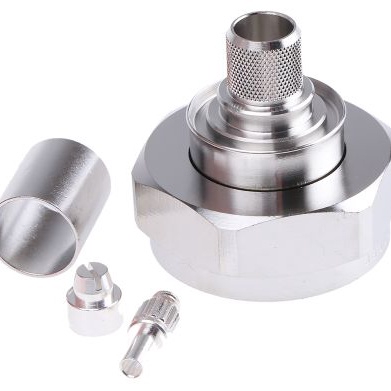

产品描述: Telegartner 7/16连接器公头 同轴连接器, 电缆安装, 50Ω阻抗, 压接端接, 用于RG214/U线
供应商型号: 4889346
供应商: 欧时
标准整包数: 1
TELEGARTNER  J01120B0091

J01120B0091概述


    产品简介


    7-16直插式插头(型号J01120B0091)是一款适用于移动无线电设备的高性能同轴连接器。该系列产品在设计上采用了精密制造工艺,具备防水防尘特性,并且能够在高达7.5GHz的频率下稳定工作。目前只提供50Ω阻抗版本,广泛应用于无线基站互连和测试设备等领域。

    技术参数


    | 技术规格 | 数值 |

    | 尺寸 (mm) | a = 13, b = 36.6 |
    | 装配类型 | B3512 |
    | 压接模具 | N01003D1274 |
    | 接触电阻(内导体) | ≤ 0.4 mΩ |
    | 接触电阻(外导体) | ≤ 0.2 mΩ |
    | 绝缘电阻 | ≥ 10 GΩ |
    | 耐压 | 4 kVeff/50 Hz |
    | 阻抗 | 50 Ω |
    | 回波损耗(柔性电缆) | 40 dB @ 1 GHz, 36 dB @ 2 GHz |
    | 回波损耗(直插式) | 32 dB @ 4 GHz, 28 dB @ 6 GHz |
    | 工作电压 | ≤ 2.7 kVeff/50 Hz |
    | 功率 | 1.8 kW @ 1 GHz |
    | 频率范围 | 最高7.5 GHz |

    产品特点和优势


    7-16系列连接器拥有以下显著特点和优势:
    1. 高可靠性:通过了IP68级别的密封测试,能够在恶劣环境下保持良好性能。
    2. 高频率适用性:频率范围高达7.5GHz,适用于高频传输应用。
    3. 优良的电磁兼容性:出色的回波损耗和低互调失真表现,确保信号完整性。
    4. 耐用性强:至少可承受500次插拔循环,保证长期稳定运行。

    应用案例和使用建议


    应用场景:
    - 无线通信基站:由于其优秀的抗振动能力和环境防护性能,非常适合用于室外无线基站互连。
    - 测试仪器:在各种测试设备中提供可靠的信号传输和稳定性。
    使用建议:
    - 在安装时,确保按照推荐扭矩值(25-35 Nm)进行装配,以防止接触不良或损坏。
    - 使用过程中,定期检查连接器的密封性,确保长期可靠运行。

    兼容性和支持


    7-16系列连接器与多种电缆类型兼容,包括柔性、半刚性以及波纹状电缆。制造商提供了详细的技术支持和维修服务,如果在安装或使用过程中有任何疑问,可随时联系厂商的工程师团队。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器插拔困难 | 确保电缆已正确插入并紧固到位 |
    | 信号质量差 | 检查回波损耗和功率损耗指标,必要时重新校准 |
    | 连接松动 | 检查锁紧装置是否正常,如需更换部件请咨询技术支持 |

    总结和推荐


    综上所述,7-16系列直插式插头凭借其卓越的电气特性和机械性能,在高频通信领域表现出色。特别适合于需要高可靠性和稳定性应用场合。强烈推荐给那些寻求高质量连接解决方案的专业用户。

J01120B0091参数

参数
安装方式 导线安装

J01120B0091厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01120B0091数据手册

厂牌 PDF简要描述 下载
TELEGARTNER TELEGARTNER J01120B0091 J01120B0091数据手册

J01120B0091封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.6946 ¥ 318.5195
15+ $ 36.5633 ¥ 308.9595
50+ $ 36.0104 ¥ 304.2882
100+ $ 35.5219 ¥ 300.1601
250+ $ 33.9277 ¥ 286.6892
库存: 67
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 318.51
