J01151A0149

产品分类:
厂牌: TELEGARTNER

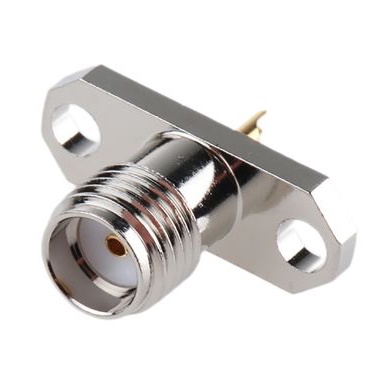

产品描述: Telegartner SMA连接器母头 同轴连接器, 法兰安装, 50Ω阻抗, 焊接端接
供应商型号: 1939094
供应商: 海外现货
标准整包数: 1
TELEGARTNER  J01151A0149

J01151A0149概述

    SMA Panel Socket 技术手册

    产品简介


    SMA(SubMiniature Version A)系列是一款非常流行的同轴连接器,具有螺纹耦合设计,适用于高达18 GHz的频率范围(具体取决于型号)。该系列连接器的阻抗控制为50欧姆,适用于柔性、可成型和半刚性电缆类型。SMA系列提供多种安装方式,包括通孔焊接、通孔压接和表面贴装(SMD),并且可以通过焊接、压接和夹紧技术将该系列连接器连接到电缆上。SMA系列广泛应用于通信、卫星和测试设备等领域。

    技术参数


    - 机械特性
    - 耐用性(插拔次数) ≥ 500次
    - 推荐耦合扭矩 79 - 113 Ncm
    - 弹簧接触材料:CuBe2
    - 固体接触部分标准类型材料:CuZn39Pb3
    - 固体接触部分MIL类型材料:1.4305
    - 压接套筒材料:Cu
    - 锯齿锁紧垫圈材料:CuSn6
    - 绝缘材料:PTFE
    - 密封圈材料:硅胶
    - 气候特性
    - 气候分类符合IEC 60068-1 55/155/56
    - 电气特性
    - 阻抗:50欧姆
    - 电压耐受:1 kV/50 Hz
    - 工作电压:≤ 335 V/50 Hz
    - 内导体接触电阻:≤ 3毫欧
    - 外导体接触电阻:≤ 2毫欧
    - 绝缘电阻:≥ 5千兆欧
    - 频率范围(柔性电缆):最高可达12.4 GHz
    - 频率范围(半刚性电缆,直式):最高可达18.0 GHz
    - 频率范围(半刚性电缆,弯式):最高可达12.4 GHz
    - 回波损耗(柔性电缆,直式和弯式):在1 GHz时 ≥ 20.0 dB,在2 GHz时 ≥ 19.2 dB,在4 GHz时 ≥ 17.7 dB,在6 GHz时 ≥ 16.5 dB
    - 回波损耗(半刚性电缆,直式):在1 GHz时 ≥ 28.5 dB,在2 GHz时 ≥ 27.5 dB,在4 GHz时 ≥ 26.0 dB,在6 GHz时 ≥ 24.9 dB
    - 回波损耗(半刚性电缆,弯式):在1 GHz时 ≥ 25.7 dB,在2 GHz时 ≥ 25.2 dB,在4 GHz时 ≥ 24.2 dB,在6 GHz时 ≥ 23.2 dB
    - 表面处理
    - 内导体:Cu1Ni2Au1.27
    - 外导体:金镀(标准;最后一位数字...1)
    - 外导体:MIL金镀(最后一位数字...2)
    - 外导体:不锈钢(最后一位数字...6)
    - 外导体:用于印刷电路(最后一位数字...7)
    - 外导体:Telealloy(白铜)镀(最后一位数字...8)
    - 外导体:镍镀(最后一位数字...9)
    - 其他金属部件:金镀(标准;最后一位数字...1)
    - 其他金属部件:MIL金镀(最后一位数字...2)
    - 其他金属部件:不锈钢(MIL类型;最后一位数字...6)
    - 其他金属部件:Telealloy(白铜)镀(最后一位数字...8)
    - 其他金属部件:镍镀(最后一位数字...9)

    产品特点和优势


    SMA系列连接器的主要优势在于其高耐用性和宽频率范围。它们能够在高达18 GHz的频率下保持稳定的性能,这使其成为通信和测试设备的理想选择。此外,SMA系列连接器具备良好的回波损耗特性,确保信号传输的稳定性和可靠性。这些特性使得SMA连接器在市场上具有很高的竞争力。

    应用案例和使用建议


    SMA连接器在通信、卫星和测试设备中得到了广泛应用。例如,在卫星通信系统中,SMA连接器可以确保信号的高效传输,从而提高系统的整体性能。在测试设备中,SMA连接器能够提供可靠的连接,确保测试结果的准确性。
    使用建议:
    - 在高频应用中,选择半刚性电缆以获得更好的性能。
    - 确保正确的耦合扭矩,以避免接触不良。
    - 使用合适的电缆和连接器材料,以适应特定的应用环境。

    兼容性和支持


    SMA系列连接器具有良好的兼容性,可以与其他标准SMA接口的产品无缝对接。制造商提供了全面的技术支持,包括详细的安装指南和故障排除文档。如果您有任何疑问,可以随时联系制造商的技术支持团队。

    常见问题与解决方案


    - 问题:接触电阻过高
    - 解决方案:检查连接器是否正确安装并清洁接触面。

    - 问题:信号传输不稳定
    - 解决方案:确保使用高质量的电缆和连接器,并正确设置耦合扭矩。

    - 问题:回波损耗不达标
    - 解决方案:更换更高品质的电缆或连接器,并检查安装过程中的任何潜在问题。

    总结和推荐


    SMA系列连接器以其高耐用性、宽频率范围和优良的回波损耗特性,成为通信、卫星和测试设备的理想选择。其广泛的适用性和制造商提供的技术支持使其在市场上具有很高的竞争力。我们强烈推荐使用SMA连接器,特别是在需要高性能和可靠性的应用环境中。

J01151A0149参数

参数
安装方式 法兰安装

J01151A0149厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01151A0149数据手册

厂牌 PDF简要描述 下载
TELEGARTNER TELEGARTNER J01151A0149 J01151A0149数据手册

J01151A0149封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 66.7477
15+ ¥ 62.298
50+ ¥ 61.3952
100+ ¥ 60.3861
250+ ¥ 59.6107
库存: 0
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
