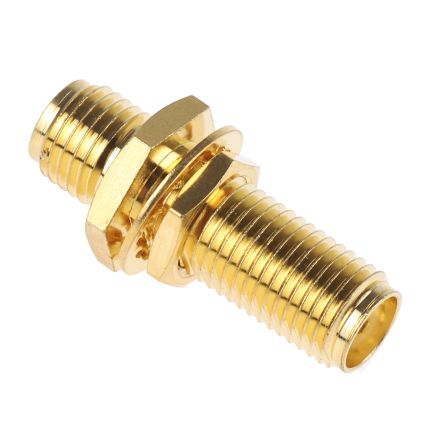

J01154A0041

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER
产品描述: Telegartner 射频适配器, SMA 到 SMA, 插座, 阻抗50Ω, 直向
供应商型号: 7123302
供应商: 海外现货
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01154A0041

J01154A0041概述

    # SMA Bulkhead Adaptor f-f 技术手册解读

    产品简介


    产品类型与功能
    SMA Bulkhead Adaptor f-f 是一种用于射频同轴连接器的适配器,主要用于实现射频信号的传输和连接。该产品通过螺纹耦合方式提供稳定可靠的连接,支持高达18 GHz(视具体型号而定)的频率范围。此适配器特别适用于需要高频率稳定性的应用场景。
    主要功能
    - 射频信号传输:实现射频信号的高效传输。
    - 阻抗匹配:确保整个系统阻抗控制在50 Ω。
    - 环境密封性:提供IP68级别的防护,防止灰尘和水分侵入。
    - 多样化连接方式:可适配柔性、半刚性和刚性电缆,同时支持多种安装方式,如通孔焊接、压接和表面贴装。
    应用领域
    SMA系列广泛应用于通信设备、卫星设备和测试仪器等领域。典型应用场景包括基站天线、网络设备、雷达系统和实验室测试装置。

    技术参数


    | 参数类别 | 规格说明 |

    | 射频性能 | 频率范围:柔性电缆12.4 GHz,半刚性电缆18 GHz;回波损耗:1 GHz时≥20 dB |
    | 机械特性 | 耐用性:≥500次插拔;推荐耦合扭矩:79-113 Ncm |
    | 材料 | 弹簧接触件:CuBe2;固态接触件:CuZn39Pb3;绝缘体:PTFE |
    | 环境适应性 | 温度范围:-55℃至+155℃;湿度:≤95% |
    | 工作电压 | ≤335 V/50 Hz |
    产品特点与优势
    独特功能
    - 高频稳定性:能够支持高达18 GHz的频率范围,满足现代无线通信的需求。
    - IP68密封设计:确保在恶劣环境中仍能保持稳定的性能。
    - 多功能兼容性:适配不同类型的电缆和安装方式,适合多种应用场景。
    市场竞争力
    - 高耐用性:超过500次的插拔循环测试,确保长期可靠运行。
    - 广泛适用性:覆盖通信、卫星及测试设备等多个行业领域,具有广泛的市场适用性。
    应用案例与使用建议
    典型应用场景
    - 通信设备:作为基站天线连接器,实现信号高效传输。
    - 卫星通信:提供高可靠性连接,支持关键任务的数据传输。
    - 实验室测试:用于测试仪器的信号接口,确保测试结果的准确性。
    使用建议
    1. 在使用前检查适配器的安装方向和尺寸是否符合要求。
    2. 定期清洁连接面以避免灰尘或污垢影响信号传输质量。
    3. 若需长时间暴露于潮湿环境,建议使用防水胶带进行额外保护。

    兼容性和支持


    兼容性
    该产品可与多种射频设备和电缆配合使用,兼容标准IEC 60 169-15。此外,支持多种安装方式,包括通孔焊接、压接和表面贴装。
    厂商支持
    Telegärtner提供全面的技术支持和服务,包括产品定制、安装指导和技术培训。如有疑问,请联系其技术支持团队获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 确保适配器和电缆的插针对齐,并施加适当扭矩。 |
    | 信号衰减严重 | 检查接触点是否氧化或有杂质,必要时清洁或更换。 |
    | 密封失效 | 更换密封圈,并确认安装方向正确。 |
    总结与推荐
    综合评估
    SMA Bulkhead Adaptor f-f 是一款高性能的射频连接适配器,以其高频率稳定性、卓越的耐用性和广泛的兼容性赢得了市场的认可。其IP68级别的密封设计使其成为恶劣环境下的理想选择。
    推荐结论
    鉴于其出色的性能表现和多样化的应用场景,我们强烈推荐此产品用于需要高可靠性和高性能射频连接的场合。无论是通信设备还是测试仪器,SMA Bulkhead Adaptor f-f 都能提供卓越的支持。
    最终推荐等级:★★★★★

J01154A0041参数

参数
阻抗 50Ω
外壳颜色 -
最大频率 -
紧固类型 -
端口数 -
触头端接 -
类型 -
长*宽*高 22.2mm(长度)

J01154A0041厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01154A0041数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01154A0041 J01154A0041数据手册

J01154A0041封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 216.3385
2+ ¥ 211.5784
3+ ¥ 162.3227
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
