首页  >  产品百科  >  J01004A0616

J01004A0616

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER

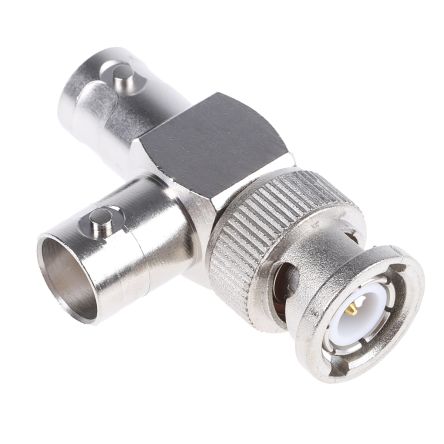

产品描述: Telegartner 射频适配器, BNC 到 BNC, 插头, 阻抗50Ω, T 形
供应商型号: 1565693
供应商: 海外现货
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01004A0616

J01004A0616概述

    BNC T Adaptor m-f-f 技术手册

    1. 产品简介


    BNC T Adaptor m-f-f 是一种常见的射频连接器,广泛应用于信号、数据和视频传输领域。它采用了湾针耦合机制,最高可支持到4 GHz的工作频率,且提供50 Ω 和 75 Ω 的阻抗选择。此款连接器设计用于柔性电缆、适形电缆和半刚性电缆,并支持多种电缆终端处理方法。此外,它还可以通过通孔焊接和通孔压接技术安装到印刷电路板上。

    2. 技术参数


    - 阻抗:50 Ω
    - 装配:符合 MIL-Std 标准
    - 机械特性:
    - 耐用性(插拔次数):≥ 500 次
    - 材料:
    - 弹簧接触件:CuBe2; CuPb1.15Ni1
    - 外导体:CuZn39Pb3
    - 其他金属部件:CuZn39Pb3
    - 绝缘子:PTFE 或 PE
    - 密封圈:硅胶
    - 表面处理:
    - 内导体:Cu1Ni2Au0.8
    - 外导体:Cu2Ni5 (镍) 或 Ag2CuSnZn0.5 (Optargen)
    - 其他金属部件:Cu2Ni5
    - 气候特性:
    - 气候分类:符合 IEC 60068-1 标准
    - 类型:PTFE 绝缘材料:40/155/21
    - 类型:PE 绝缘材料:40/75/21
    - 电气特性:
    - 内导体接触电阻:≤ 20 mΩ
    - 外导体接触电阻:≤ 5 mΩ
    - 绝缘电阻:≥ 5 GΩ
    - 工作电压:≤ 500 Veff/50 Hz
    - 频率范围:最高至 4 GHz
    - 驻波比损耗(直式):≥ 20 dB/3 GHz(50 Ω 型)
    - 驻波比损耗(角度式):≥ 17.7 dB/3 GHz(50 Ω 型)

    3. 产品特点和优势


    - 高频支持:最大工作频率达4 GHz,适合高速信号传输应用。
    - 耐用性强:具备≥ 500 次的耐插拔次数,适用于高频率的设备。
    - 环保材料:采用环保材料,减少环境污染,提高可靠性。
    - 兼容性广泛:支持多种电缆类型和安装方式,应用范围广。

    4. 应用案例和使用建议


    - 应用案例:
    - 广播及电视系统
    - 医疗成像设备
    - 电信基础设施
    - 使用建议:
    - 在高湿度环境中使用时,应考虑加装密封圈以提高防护等级。
    - 确保正确接地以避免信号干扰。
    - 定期检查和维护,确保长期稳定运行。

    5. 兼容性和支持


    - 兼容性:BNC T Adaptor m-f-f 可与各种符合标准的电缆和连接器兼容。
    - 支持:Telegärtner 提供详细的技术文档和专业的技术支持,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题1:信号传输质量不佳
    - 解决办法:检查所有连接是否牢固,并确保正确接地。
    - 问题2:连接器损坏
    - 解决办法:定期更换磨损部件,并按制造商推荐的方法进行维护。
    - 问题3:接口松动
    - 解决办法:重新安装并拧紧接口,确保足够的接触压力。

    7. 总结和推荐


    BNC T Adaptor m-f-f 是一款高性能的射频连接器,以其卓越的电气特性和广泛的适用范围,在多个行业中得到广泛应用。考虑到其出色的性能和较高的可靠性,我们强烈推荐使用此产品。

J01004A0616参数

参数
类型 -
阻抗 50Ω
外壳颜色 -
最大频率 -
紧固类型 -
端口数 -
触头端接 -
长*宽*高 39mm(长度)

J01004A0616厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01004A0616数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01004A0616 J01004A0616数据手册

J01004A0616封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 132.0419
10+ ¥ 127.7614
50+ ¥ 124.1393
100+ ¥ 122.4398
250+ ¥ 116.8951
库存: 213
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 132.04
直接购买
加入购物车
