首页  >  产品百科  >  GRF180-5

GRF180-5

产品分类: 其他继电器
产品描述: Teledyne 射频继电器, 最大线圈频率6GHz, 线圈电压5V 直流, 双刀双掷, 线圈功率410mW, 镀金触点
供应商型号: GRF180-5
供应商: Master
标准整包数: 1

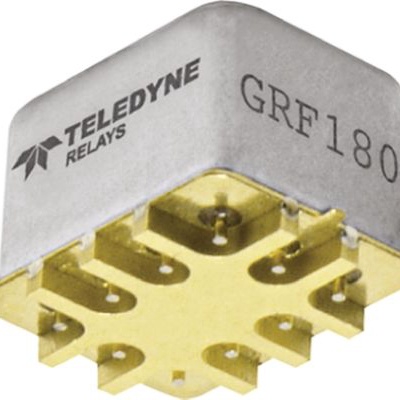

TELEDYNE TECHNOLOGIES 其他继电器 GRF180-5

GRF180-5概述


    产品简介


    GRF180系列表面贴装微波射频继电器是一款专为表面贴装应用设计的超微型密封型射频继电器。该系列继电器采用磁保持技术,具有极低的内部电路损耗,能够在UHF频段及以上的射频频谱中提供出色的时域和频域响应。GRF180具备独特的接地屏蔽,可确保出色的接触间和接点间隔离度,同时还能提升高频性能和参数重复性。

    技术参数


    环境与物理规格:
    - 存储温度范围:-65°C至+125°C
    - 工作温度范围:-55°C至+85°C
    - 振动测试:30 g到500 Hz(一般说明1)
    - 冲击测试:100 g,6 ms,半正弦波形(一般说明1)
    典型射频特性:
    - 接触间隔离度:-70 dB到0 dB(0 MHz至6000 MHz)
    - 接点间隔离度:-70 dB到0 dB(0 MHz至6000 MHz)
    - 插入损耗:0.9 dB(0 MHz至6000 MHz)
    - 驻波比:2.8(0 MHz至6000 MHz)
    详细电气规格:
    - 额定电压:5.0 Vdc,12.0 Vdc,26.5 Vdc
    - 最大电压:6.0 Vdc,16.0 Vdc,32.0 Vdc
    - 继电器额定功率:GRF180-5: 410 mW;GRF180-12: 288 mW;GRF180-26: 351 mW(额定电压下)
    - 操作时间:2.0 ms(额定电压下)
    - 绝缘电阻:1000 MΩ(最小值)

    产品特点和优势


    GRF180系列继电器的优势在于:
    - 独特的接地屏蔽设计,提供出色的接触间和接点间隔离度。
    - 磁保持机制,在无电状态下也能保持位置,节省能源。
    - 低插入损耗和高隔离度,保证信号传输质量。
    - 高温耐受性,适用于恶劣环境。
    - 紧凑尺寸,适合高度集成的应用场合。

    应用案例和使用建议


    应用场景:
    - RF衰减器
    - RF开关矩阵
    - 自动测试设备
    - 航天器和其他需要可靠高频信号保真度和性能的场合
    使用建议:
    - 安装前需确认继电器与所应用电路的电气兼容性。
    - 在操作继电器时,确保正确施加继电器线圈的极性,避免错误操作导致中性磁状态。
    - 在进行脉冲操作时,遵循规范,确保至少连续3次脉冲宽度达到操作时间要求。

    兼容性和支持


    GRF180系列继电器经过严格测试,确保与多种系统和设备兼容。制造商提供全面的技术支持,包括应用指南和安装信息,以帮助客户高效地使用产品。

    常见问题与解决方案


    问题1:操作时间过长
    - 解决方案:检查输入电压是否符合规格要求,确保脉冲宽度满足操作时间标准。
    问题2:接触电阻过高
    - 解决方案:确认连接是否牢固,必要时更换接触材料。

    总结和推荐


    综合评估:
    GRF180系列继电器凭借其出色的高频性能、低功耗和稳定性,在众多应用中表现出色。其独特的设计使其成为高性能射频系统的理想选择。
    推荐意见:
    鉴于其优秀的性能和广泛的应用前景,强烈推荐使用GRF180系列继电器,特别是在需要高可靠性射频开关的应用环境中。

GRF180-5参数

参数
开关功能 -
继电器类型 -
长*宽*高 8.51mm*11.05mm*8.64mm
安装方式 贴片安装

GRF180-5厂商介绍

Teledyne Technologies Incorporated 是一家全球性的技术公司,专注于制造精密仪器和提供工程解决方案。公司的产品广泛应用于****、**、工业和科学领域。

主营产品分类包括:
1. 电子仪器:包括传感器、成像系统和分析仪器,用于测量、监控和分析各种物理和化学参数。
2. ****和**电子:提供**电子设备、导航系统和通信设备,服务于*事和民用**市场。
3. 工程系统:包括特种材料、能源系统和环境控制设备,应用于工业和科研领域。
4. 通信解决方案:提供光纤通信、无线通信和网络基础设施产品,服务于电信和数据传输行业。

Teledyne Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有多项专利技术,保持行业领先地位。
2. 产品质量:以高标准生产高质量的产品,满足严苛的工业和*事应用需求。
3. 客户服务:提供定制化解决方案和技术支持,满足客户的特定需求。
4. 全球布局:在全球设有多个研发中心和制造基地,能够快速响应全球客户的需求。

GRF180-5数据手册

厂牌 PDF简要描述 下载
TELEDYNE TECHNOLOGIES 其他继电器 TELEDYNE TECHNOLOGIES GRF180-5 GRF180-5数据手册

GRF180-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 140.937 ¥ 1289.0163
5+ $ 128.3766 ¥ 1173.5172
10+ $ 127.1275 ¥ 1145.1525
15+ $ 122.897 ¥ 1107.0441
25+ $ 108.6017 ¥ 978.2738
50+ $ 108.6017 ¥ 978.2738
库存: 416
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1289.01
