P5200A

产品分类: 通用示波器
厂牌: TEKTRONIX
产品描述:
供应商型号: QY_P5200A
供应商: 国内现货
标准整包数: 1

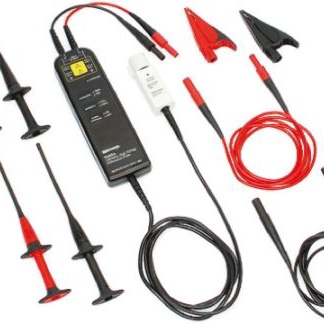

TEKTRONIX 通用示波器 P5200A

P5200A概述

    高压差分探头产品技术手册

    1. 产品简介


    Tektronix提供一系列高压差分探头,这些探头使用户能够在安全和准确的情况下进行浮动测量。产品系列包括TMDP0200、THDP0200、THDP0100、P5200A、P5202A和P5205A。它们广泛应用于开关电源设计、电机驱动设计、电子镇流器设计、CRT显示器设计、功率转换器设计和服务、功率器件评估等领域。

    2. 技术参数


    以下是这些探头的主要技术参数:
    | 参数 | TMDP0200 / THDP0200 / P5200A / P5202A / P5205A |

    | 带宽 | 200 MHz |
    | 差分电压 | 250X:±750 V
    50X:±75 V
    500X:±1500 V
    50X:±150 V
    1000X:±6000 V
    100X:±600 V |
    | 共模电压 | ±750 V
    ±1500 V
    ±6000 V |
    | 最大输入电压(相对于地) | 550 V CAT I
    300 V CAT III
    1000 V CAT II
    600 V CAT III |
    | 上升时间 | <1.8 ns |
    | 斜率 | <275 V/ns at 1/250 gain |
    | 探头尖端阻抗 | 5 MΩ || <2 pF
    10 MΩ || <2 pF
    40 MΩ || <2.5 pF |
    | 典型CMRR | DC:> -80 dB
    100 kHz:> -60 dB
    3.2 MHz:> -30 dB
    100 MHz:> -26 dB |
    | 电缆长度 | 1.5 m |
    | 参数 | P5210A / THDP0100 |

    | 带宽 | 50 MHz |
    | 差分电压 | 1000X:±5600 V
    100X:±560 V
    500X:±1300 V
    50X:±130 V |
    | 共模电压 | ±5600 V |
    | 最大输入电压(相对于地) | 2300 V CAT I |
    | 上升时间 | <3.5 ns |
    | 斜率 | <2500 V/ns at 1/1000 gain |
    | 探头尖端阻抗 | 40 MΩ || 2.5 pF |
    | 典型CMRR | DC:> -80 dB
    100 kHz:> -60 dB
    3.2 MHz:> -30 dB
    100 MHz:> -26 dB |
    | 电缆长度 | 1.8 m |

    3. 产品特点和优势


    - 过载指示器:提供可视和听觉警报,确保用户不会超出探头的线性范围。
    - 安全认证:满足安全标准,保障用户的安全。
    - 可切换衰减:根据需要选择合适的衰减比率。
    - 可切换带宽限制:适应不同的测量需求。
    - 最高可达6000 V的测量能力:提供了行业内最广泛的动态范围之一。
    - 适用于各种高电压环境:能应对高达2300 V的共模电压。

    4. 应用案例和使用建议


    这些探头主要用于浮动电路测量,特别适合于高电压环境下的各种测试需求。例如,在电机驱动、电源转换器和电子镇流器的设计和调试中。建议用户在使用前仔细检查探头的适用范围,并根据实际应用情况选择合适的探头型号。

    5. 兼容性和支持


    - 接口兼容性:TMDP和THDP系列探头采用TekVPI®接口,而P52xxA系列探头采用TekProbe®接口,支持智能通信。
    - 支持和维护:Tektronix提供多种服务选项,如校准服务、维修服务和标准保修延长至5年。

    6. 常见问题与解决方案


    - Q: 如何避免过载?
    A: 使用过载指示器来监控测量范围,一旦指示器报警,立即停止测量并检查电路。
    - Q: 如何进行校准?
    A: 可以订购校准服务包(Opt. C3 或 Opt. C5),或者获取校准数据报告(Opt. D1、Opt. D3 或 Opt. D5)。
    - Q: 如何获得技术支持?
    A: Tektronix在全球范围内设有多个办事处,可通过电话或访问官方网站获得帮助。

    7. 总结和推荐


    总体来说,Tektronix的高压差分探头提供了优秀的性能和可靠性,适用于各种高电压测量场合。其独特的安全认证和过载指示器使其在市场上具有很强的竞争优势。强烈推荐使用,尤其是对于需要进行高精度高电压测量的工程师和研究人员。

P5200A厂商介绍

Tektronix是一家成立于1946年的美国公司,专注于测试、测量和监测解决方案。其产品广泛应用于电子设计、制造和故障诊断领域。

Tektronix的产品主要分为以下几类:
1. 示波器:用于测量和分析电子信号的波形。
2. 信号发生器:生成各种电子信号,用于测试和验证电子设备。
3. 逻辑分析仪:用于分析数字信号的逻辑状态。
4. 频谱分析仪:测量信号的频率特性。
5. 网络分析仪:测量射频和微波信号的网络参数。
6. 电源和电子负载:为电子设备提供稳定的电源,并模拟负载特性。

Tektronix的优势在于:
1. 技术创新:Tektronix不断研发新技术,提高产品性能和可靠性。
2. 广泛的产品线:Tektronix提供多种测试和测量设备,满足不同应用需求。
3. 强大的技术支持:Tektronix提供专业的技术支持和培训,帮助用户解决技术问题。
4. 良好的售后服务:Tektronix提供优质的售后服务,确保用户满意。
