F931V225MAA

产品分类: 钽电容
厂牌: AVX
产品描述: 2.2μF 2000h@ 125°C ±20% 35V 7Ω@ 100kHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 478-8339-2-ND
供应商: Digi-Key
标准整包数: 2000

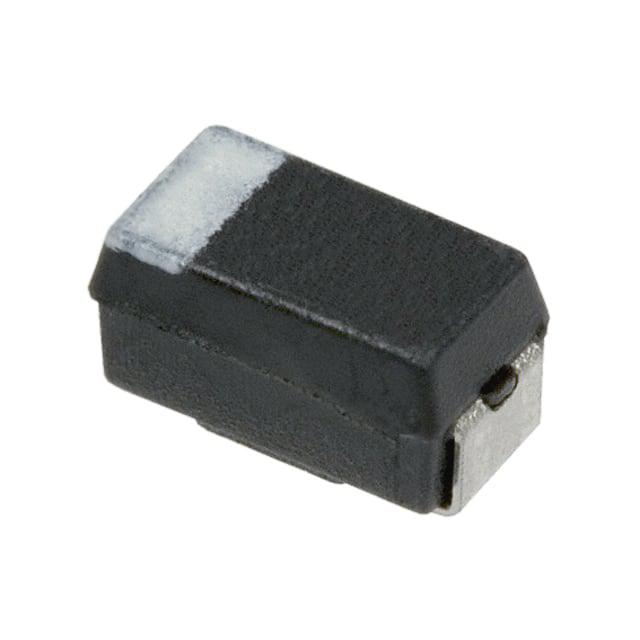

AVX 钽电容 F931V225MAA

F931V225MAA概述

    文章:F93 系列树脂封装钽电容器技术详解

    1. 产品简介


    F93 系列是由 Kyocera AVX 生产的树脂封装标准型钽电解电容器,采用J型引脚设计。该系列产品具有卓越的可靠性及稳定性,适用于低功耗直流-直流转换器(DC/DC)应用。F93 系列符合RoHS 3 指令 2015/863/EU,具备无铅兼容性,可广泛应用于通信、工业控制、汽车电子等领域。

    2. 技术参数


    | 参数名称 | 规格范围 |

    | 类型 | 树脂封装钽电容 |
    | 额定电压 | 4V 至 35V |
    | 标称容量范围 | 0.33μF 至 470μF |
    | 引脚形式 | SMD J 引脚 |
    | 尺寸 | A、B、C、N 等多种规格 |
    | 耐久性测试 | 100%浪涌电流测试 |
    | 温度范围 | 工作温度:-55℃至+125℃ |
    | 引脚脱落强度 | ≥ 1N(5N测试下无异常) |
    主要性能指标:
    - 损耗因子(Dissipation Factor):@120Hz ≤ 15%
    - 等效串联电阻(ESR):@100kHz ≤ 0.3Ω
    - 漏电流(Leakage Current):最大0.125CV 或 6.3μA(两者取大值)
    - 容值温度漂移:+15%(+125℃),±10%(+85℃至-55℃)

    3. 产品特点和优势


    - 环保合规:完全符合RoHS标准,适合绿色制造。
    - 高可靠性:通过100%浪涌电流测试,确保长时间运行稳定。
    - 广泛的适用性:支持从低压到高压的多样化应用场景,覆盖范围广。
    - 高精度:容量误差低至±10%,保障电路精确度。
    - 低损耗:低损耗因子与ESR特性,减少功率损失,提高效率。

    4. 应用案例和使用建议


    F93系列非常适合低功耗DC/DC转换器及各种开关电源应用。例如,在车载设备中,F93系列能够提供可靠的滤波性能;在消费电子领域,其出色的稳定性支持小型化设计需求。使用时建议结合具体应用场景进行选型,例如选用不同尺寸(A、B、C、N)以匹配空间限制。
    优化建议:
    - 在高温环境下(如+125℃),应选择较高额定值的产品以防止性能下降。
    - 尽量避免超出额定电压的使用,防止击穿风险。

    5. 兼容性和支持


    F93 系列支持标准的带卷包装,易于自动化组装流程。其与主流PCB设计高度兼容,适用于大批量生产。此外,Kyocera AVX 提供详尽的技术文档和技术支持,包括样品申请和定制化服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 容值与实际值偏差较大 | 确认温度是否处于正常范围(通常为+25℃) |
    | 高温环境下漏电流超标 | 增加额外的散热措施 |
    | 引脚脱落 | 检查焊接工艺并确认焊点牢固性 |

    7. 总结和推荐


    F93 系列电容器凭借其出色的性能、稳定性和环保特性,在众多应用领域中表现优异。其适用于低压至高压的多种场景,具有广泛的兼容性和技术支持。因此,我们推荐此系列产品用于需要高性能、高可靠性的电子系统设计中。对于追求质量与成本平衡的应用,F93 系列无疑是一个理想的选择。
    最终推荐评分:★★★★★(满分五星)

F931V225MAA参数

参数
电容值 2.2μF
工作寿命 2000h@ 125°C
ESR-等效串联电阻 7Ω@ 100kHz
容差 ±20%
额定电压 35V
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F931V225MAA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F931V225MAA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F931V225MAA F931V225MAA数据手册

F931V225MAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.2374 ¥ 1.9864
4000+ $ 0.222 ¥ 1.8582
6000+ $ 0.214 ¥ 1.7911
10000+ $ 0.2048 ¥ 1.7139
14000+ $ 0.1992 ¥ 1.6672
20000+ $ 0.1937 ¥ 1.6209
50000+ $ 0.1811 ¥ 1.5158
库存: 16000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 3972.8
