NOSX107M004R0100

产品分类: 其他固定电容
厂牌: AVX
产品描述: ±20% 1.095A 4V 100mΩ 100μF 2917 贴片安装 7.3mm*4.3mm*1.7mm
供应商型号: 478-3236-2-ND
供应商: Digi-Key
标准整包数: 1

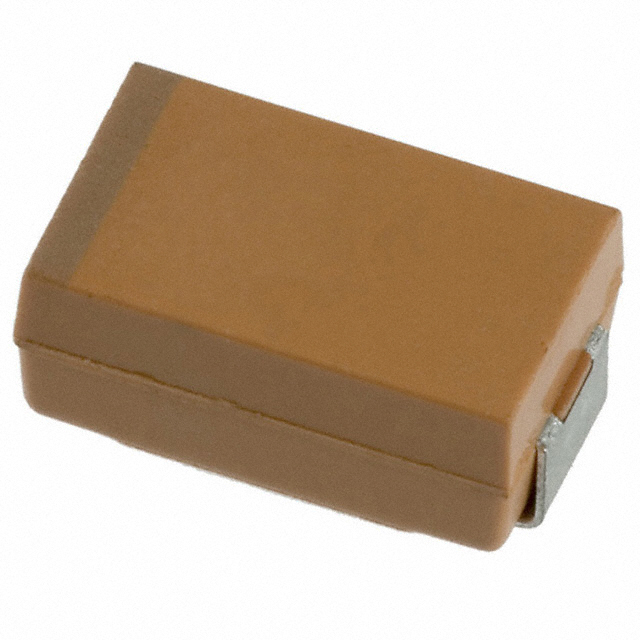

AVX 其他固定电容 NOSX107M004R0100

NOSX107M004R0100概述

    OxiCap® NOS Low ESR Series Niobium Oxide Capacitor

    1. 产品简介


    OxiCap® NOS Low ESR 系列是镍铌氧化物电容器的一种,特别适用于中功率直流/直流转换器。这些电容器广泛应用于交通运输和汽车行业,具备低等效串联电阻(ESR)的特点,具有高可靠性、耐高温以及不燃烧安全技术等特点。它们采用非烧毁技术设计,可以在严苛的应用环境中稳定工作。

    2. 技术参数


    - 电容值(CV Range):10 μF 至 1000 μF,涵盖多种电压范围(1.8 V 至 8 V)。
    - 额定电压(Rated Voltage DC):1.8 V 至 8 V。
    - 耐温范围(Operating Temperature):-55°C 至 +125°C。
    - ESR 最大值(ESR Max.):在 100 kHz 时,ESR 值根据不同型号而异,范围为 0.181 mΩ 至 2.449 mΩ。
    - 漏电流(Leakage Current DCL):最高可达 2.449 μA(具体数值根据型号和温度而变化)。
    - 介电损耗(DF Max.):最高 0.731%(根据型号和温度而变化)。

    3. 产品特点和优势


    - 低等效串联电阻(Low ESR):有效降低电路中的能量损失,提高整体效率。
    - 非烧毁安全技术(Non-Burn Safe Technology):确保在过载情况下不会发生火灾,提升产品安全性。
    - 高可靠性(High Reliability):经过严格的高温、高湿度测试,满足 AEC-Q200 标准,可靠性等级为 0.2%/1000 小时。
    - 多尺寸选择(Multiple Case Sizes):提供 9 种不同尺寸的外壳,以适应不同的应用需求。

    4. 应用案例和使用建议


    - 交通运输行业:可用于电动车辆和公共交通工具中的直流/直流转换器,帮助改善能源管理并延长电池寿命。
    - 汽车工业:可用于汽车电源模块,确保在极端条件下正常工作。
    - 建议使用:在安装过程中,应确保正确的极性连接,并遵循制造商的建议进行测试。在高湿度环境中使用时,应注意防潮措施,以避免漏电流增大导致的问题。

    5. 兼容性和支持


    - 兼容性:可与其他标准电路组件配合使用,适用于各种复杂电路设计。
    - 支持和服务:AVX 公司提供了全面的技术支持,包括详细的安装指南和售后维护服务。

    6. 常见问题与解决方案


    - Q: 安装后出现发热现象?
    - A: 检查是否正确安装,确认无短路现象;检查工作电压是否超出额定范围。
    - Q: 使用中出现异常噪音?
    - A: 可能是 ESR 值偏高导致,检查电容器是否存在故障;更换同型号的新电容器。
    - Q: 长时间使用后发现容量下降?
    - A: 检查是否有长时间过压使用的情况,确保使用时电压不超过额定值;建议定期检测电容器性能。

    7. 总结和推荐


    OxiCap® NOS Low ESR 系列镍铌氧化物电容器以其出色的可靠性、高效的能量管理和广泛的温度适用范围,在中功率直流/直流转换器领域表现出色。鉴于其卓越的性能和市场竞争力,强烈推荐在需要高性能、高可靠性的电子设备中使用该系列产品。建议用户在采购前详细阅读技术手册并联系供应商获取更多技术支持。

NOSX107M004R0100参数

参数
容差 ±20%
ESR-等效串联电阻 100mΩ
电容值 100μF
额定电压 4V
电容个数 -
纹波电流 1.095A
额定电压-DC -
额定电压-AC -
介电材料 -
工作寿命 -
温度系数 -
长*宽*高 7.3mm*4.3mm*1.7mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NOSX107M004R0100厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

NOSX107M004R0100数据手册

厂牌 PDF简要描述 下载
AVX 其他固定电容 AVX NOSX107M004R0100 NOSX107M004R0100数据手册

NOSX107M004R0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
