首页  >  产品百科  >  F971V106MNC

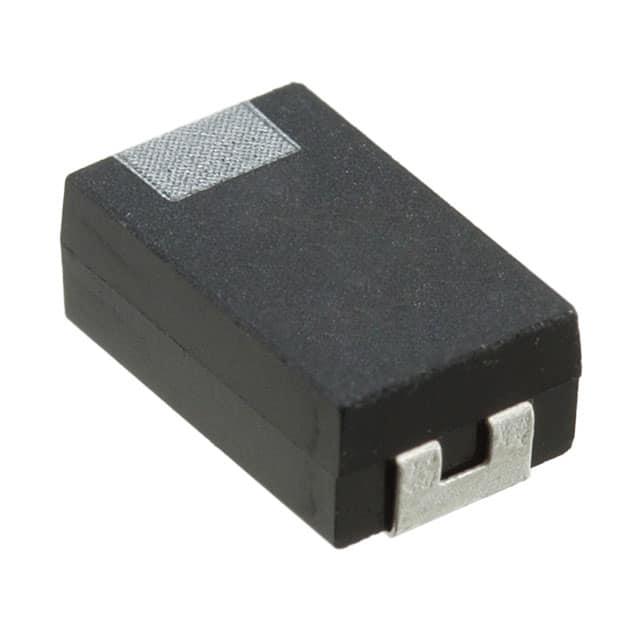

F971V106MNC

产品分类: 钽电容
厂牌: AVX
产品描述: 10μF ±20% 35V 1Ω 2917 贴片安装 7.3mm*4.3mm*3mm
供应商型号: DMT-F971V106MNC
供应商: 海外现货
标准整包数: 1000
AVX 钽电容 F971V106MNC

F971V106MNC概述


    产品简介


    产品类型:
    F97系列是树脂封装芯片、可靠性增强型J型引脚钽电解电容器。
    主要功能:
    - 支持多种电压等级(6.3V至35V)
    - 低泄漏电流
    - 高耐热性
    应用领域:
    - 汽车电子(如发动机ECU)
    - 工业设备

    技术参数


    | 参数 | 值 |

    | 额定电压 | 6.3V, 10V, 16V, 20V, 25V, 35V |
    | 容量范围 | 0.33μF 至 150μF |
    | 允许温度范围 | -55°C 至 +125°C |
    | 电容公差 | ±10%,±20% |
    | 最大容差变化 | +15%(+125°C),-10%(-55°C)|
    | 泄漏电流 | 0.01CV 或 0.5μA,取较大者 |
    | 温度特性 | 负温度系数 |
    | 电阻 | ≤10Ω |

    产品特点和优势


    特点:
    - 符合RoHS3标准(2015/863/EU)
    - 通过AEC-Q200认证
    - 增强可靠性:失效率FR≤0.5%/1000小时
    - 100%浪涌电流测试
    - 采用SMD J型引脚设计
    优势:
    - 出色的抗浪涌能力和高可靠性
    - 宽泛的工作温度范围
    - 极低的泄漏电流

    应用案例和使用建议


    应用案例:
    - 汽车电子:用于发动机控制单元(ECU)中的电源滤波和能量存储
    - 工业设备:作为稳压电路中的储能电容
    使用建议:
    - 在设计阶段,注意选择合适的额定电压和容量值以满足实际应用需求
    - 由于具有良好的温度稳定性和低漏电流特性,可以考虑将其应用于需长期稳定工作的场合
    - 在实际装配过程中,确保正确的焊接工艺以防止虚焊和脱落现象

    兼容性和支持


    兼容性:
    - 该产品与各种主流的SMT生产设备和焊接工艺高度兼容
    - 可直接焊接于标准的PCB板上,无需额外的转接件
    支持与维护:
    - 请联系当地KYOCERA AVX销售办事处以获取更多技术支持
    - 提供详细的产品使用说明书和技术文档,帮助用户进行产品选择和应用设计

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后出现焊锡不饱满现象 | 确保焊接温度和时间符合规范要求,检查焊盘是否清洁 |
    | 产品在高温环境中表现不稳定 | 根据应用需求,选择更高额定温度的产品型号 |
    | 使用过程中发生轻微容量下降 | 确认安装和操作是否正确,必要时可更换符合要求的新产品 |

    总结和推荐


    综述:
    F97系列电容器在可靠性、抗浪涌能力和温度适应性方面表现出色,适合应用于汽车电子及工业设备领域。
    推荐意见:
    鉴于其出色的可靠性和广泛的应用范围,我们强烈推荐将此产品用于需要高稳定性和长寿命的应用场合。无论是从技术规格还是从实际应用效果来看,F97系列都是一款值得信赖的选择。

F971V106MNC参数

参数
电容值 10μF
ESR-等效串联电阻
容差 ±20%
额定电压 35V
工作寿命 -
长*宽*高 7.3mm*4.3mm*3mm
通用封装 2917
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

F971V106MNC厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F971V106MNC数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F971V106MNC F971V106MNC数据手册

F971V106MNC封装设计

查看详情并下载
Symbol
Footprint
3D Model
