首页  >  产品百科  >  FFB46L0305K--

FFB46L0305K--

产品分类: 薄膜电容
厂牌: AVX
产品描述: 3μF ±10% 聚丙烯 1.1KV 180V 通孔安装 31.1mm*20.8mm*31.3mm
供应商型号: 581-FFB46L0305K
供应商: Mouser
标准整包数: 1

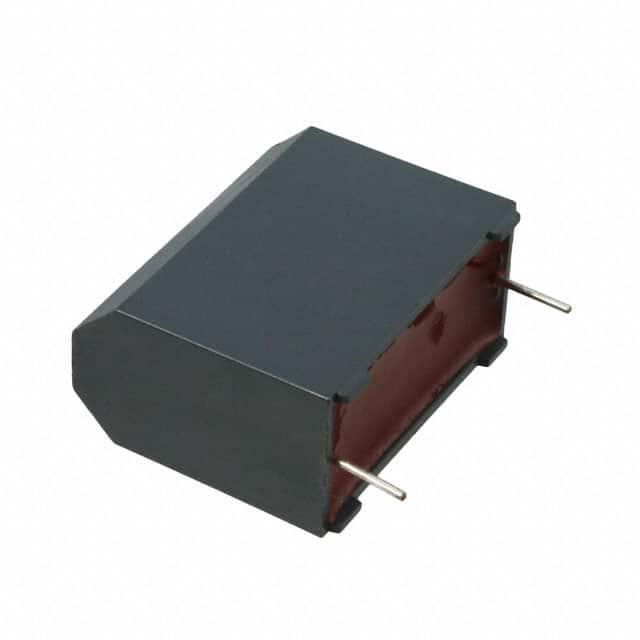

AVX 薄膜电容 FFB46L0305K--

FFB46L0305K--概述

    Medium Power Film Capacitors FFB (RoHS Compliant)

    产品简介


    FFB系列是由高介电强度的聚丙烯或聚酯薄膜材料制成的中功率薄膜电容器。这些电容器经过特殊处理,适用于高达105°C的工作条件。该系列产品是干式设计,适用于印刷电路板安装,提供了对铝电解技术的重要替代方案,因为它们能承受更高的浪涌电压。FFB电容器特别适合用于直流滤波和低无功功率应用。

    技术参数


    - 介质材料:聚丙烯或聚酯
    - 额定电压:75Vdc至1100Vdc
    - 最大交流电压:105Vrms(具体型号不同)
    - 最大纹波电流:2A至16.7A
    - 热阻:15°C/W至45.7°C/W
    - 尺寸范围:长度为31.1mm至32.0mm,宽度为13.0mm至22.0mm,高度为22.4mm至37.0mm
    - 重量范围:15g至40g
    - 耐温范围:-55°C至+105°C

    产品特点和优势


    FFB电容器的独特之处在于它采用了自愈合工艺,能够在高达105°C的环境下稳定工作。与传统的铝电解电容器相比,FFB电容器在寿命结束时不会发生灾难性的故障,而是逐渐失去约2%的电容值,没有短路的风险。这种特性显著提高了可靠性并延长了电容器的使用寿命。

    应用案例和使用建议


    应用案例:FFB电容器广泛应用于电源转换器、逆变器和各种工业设备中的直流滤波和低无功功率场合。例如,在一个大功率逆变器系统中,FFB电容器被用于抑制纹波电流和提高整体系统的稳定性。
    使用建议:在选择FFB电容器时,应根据应用的实际要求来确定所需的额定电压和容量。例如,对于高频工作环境,应优先考虑聚丙烯介质的型号;而对于需要在高温环境中工作的应用,则应选择具有较高额定温度的产品。同时,要注意散热设计以确保电容器能在预期的环境温度下正常工作。

    兼容性和支持


    FFB电容器的设计使其易于集成到现有的电路板中,无需额外的复杂接线。制造商提供了详细的技术支持文档和客户服务中心,以帮助用户解决任何潜在的应用问题。

    常见问题与解决方案


    - 问题:电容器寿命过短
    - 解决方案:检查工作环境温度和纹波电流是否超过电容器的额定值,必要时增加散热措施。

    - 问题:电容器无法达到预期的电容值
    - 解决方案:确认工作频率和温度是否符合规定,并且检查是否有外部因素如焊接质量影响电容器性能。

    - 问题:电容器发热严重
    - 解决方案:改善散热设计,确保良好的通风条件,并降低纹波电流。

    总结和推荐


    FFB系列电容器凭借其高可靠性、宽工作温度范围和良好的浪涌电压承受能力,成为了中功率应用的理想选择。特别是其独特的自愈合工艺和无灾难性故障的特性,使得FFB电容器在市场上具有很强的竞争力。总体而言,我们强烈推荐FFB电容器在各种工业和商业应用中使用。

FFB46L0305K--参数

参数
电容值 3μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 180V
额定电压-DC 1.1KV
长*宽*高 31.1mm*20.8mm*31.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

FFB46L0305K--厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

FFB46L0305K--数据手册

厂牌 PDF简要描述 下载
AVX 薄膜电容 AVX FFB46L0305K-- FFB46L0305K--数据手册

FFB46L0305K--封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.569 ¥ 97.7581
10+ $ 7.876 ¥ 66.5522
25+ $ 7.7112 ¥ 65.1596
56+ $ 6.3828 ¥ 53.9347
112+ $ 6.3396 ¥ 53.5696
库存: 179
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 97.75
