首页  >  产品百科  >  TAJA225K010RNJV

TAJA225K010RNJV

产品分类: 钽电容
厂牌: AVX
产品描述: 2.2μF 2000h@ 125°C ±10% 10V 7Ω@ 100kHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 478-TAJA225K010RNJVTR-ND
供应商: Digi-Key
标准整包数: 2000

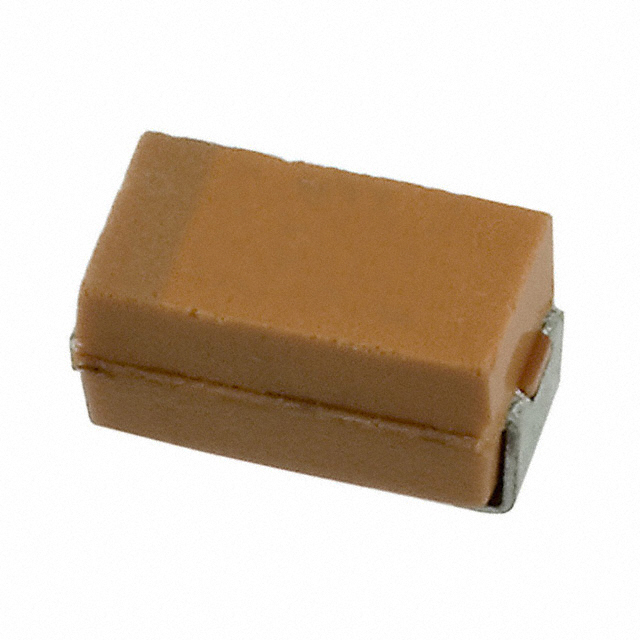

AVX 钽电容 TAJA225K010RNJV

TAJA225K010RNJV概述

    TAJ系列钽电容器技术手册概述

    产品简介


    TAJ系列是AVX公司生产的标准和低剖面钽电容器。这些电容器被广泛应用于需要高性能和高可靠性的电子设备中,如娱乐系统、便携式电子产品以及各种低功耗直流电源转换器。它们具备多种型号,能够满足不同的电压和电容需求,适合在-55°C至+125°C的宽温度范围内使用。

    技术参数


    - 电容范围:0.10 μF 至 2200 μF
    - 电压范围:2.5V 至 50V
    - 耐温范围:-55°C 至 +125°C
    - 耐压:根据型号不同,耐压分为85°C和125°C两个等级
    - 容差:±10% 和 ±20%
    - 封装形式:多种尺寸(例如,0805, 1206, 1210等)
    - 额定电流:根据不同型号,电流范围在2.5mA至60mA之间
    - ESR(等效串联电阻):范围从0.2Ω至111Ω不等
    - 可靠性:1% 每1000小时,85°C,VR条件下

    产品特点和优势


    - 多种封装选择:提供从标准到低剖面的多种封装,适用于不同高度限制的设计
    - 广泛应用:适用于通用电子、娱乐系统、LDO(低压差线性稳压器)等应用
    - 高性能:低ESR和高可靠性,满足严格的工作环境要求
    - 兼容性:可选锡镀层和金镀层,确保与不同电路板材料的良好兼容性

    应用案例和使用建议


    - 娱乐系统:TAJ系列电容器因其低ESR和高可靠性特性,在娱乐系统的电源管理中扮演着关键角色。
    - LDO设计:在设计LDO时,选择合适的电容值和电压等级以确保稳定性,避免自激振荡。
    - 温度敏感型应用:在极端温度环境下,应优先选择具有高耐温范围的型号。

    兼容性和支持


    - 兼容性:该系列电容器可与不同种类的电路板材料兼容,例如,锡镀层(标准)、金镀层以及锡铅镀层(RoHS)。
    - 支持和服务:针对AEC-Q200认证的需求,需与AVX公司联系获取更多信息和支持。

    常见问题与解决方案


    - 问题一:电容器失效或异常发热
    - 解决方案:检查工作电压是否超过电容器的额定值,确保良好的散热措施。
    - 问题二:安装后出现不稳定现象
    - 解决方案:确认电路中使用的电容值与应用要求匹配,检查焊接质量并确保无短路。

    总结和推荐


    TAJ系列钽电容器以其广泛的电压和电容范围、优良的耐温特性和高可靠性脱颖而出,是众多电子设备的理想选择。无论是设计低功耗电源转换器还是高度受限的便携式设备,该系列电容器都能提供出色的性能。强烈推荐在严苛环境下的应用中使用,尤其是在对可靠性有高要求的应用场合。
    综上所述,AVX公司的TAJ系列钽电容器不仅符合行业标准,而且在技术规格、性能指标以及适用性方面均表现出色,非常适合各种需要高性能和高可靠性的应用场景。

TAJA225K010RNJV参数

参数
电容值 2.2μF
工作寿命 2000h@ 125°C
ESR-等效串联电阻 7Ω@ 100kHz
容差 ±10%
额定电压 10V
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

TAJA225K010RNJV厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAJA225K010RNJV数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAJA225K010RNJV TAJA225K010RNJV数据手册

TAJA225K010RNJV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0781 ¥ 0.6474
4000+ $ 0.0721 ¥ 0.5975
6000+ $ 0.0691 ¥ 0.5724
10000+ $ 0.0659 ¥ 0.5463
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 1294.8
直接购买
加入购物车
