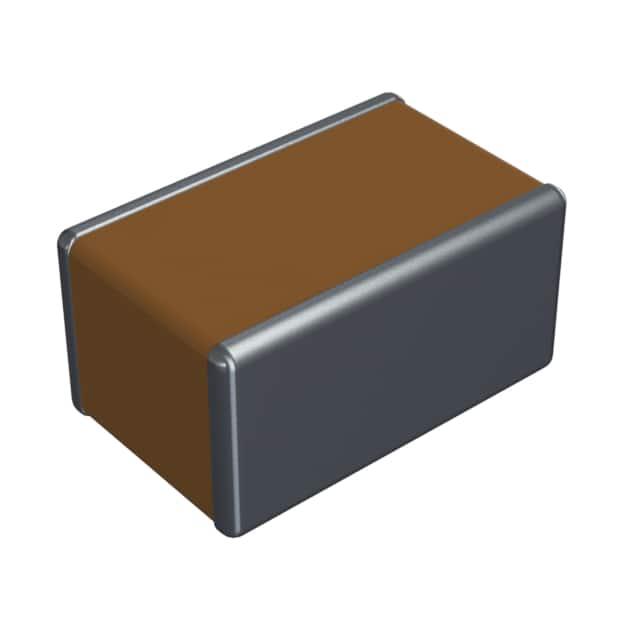

05085C223KAT2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 22nF ±10% X7R 50V 0508 贴片安装 1.27mm(长度)*2mm(宽度)
供应商型号: DMT-05085C223KAT2A
供应商: 海外现货
标准整包数: 4000
AVX 陶瓷电容 05085C223KAT2A

05085C223KAT2A概述

    低电感陶瓷电容器:产品技术手册

    1. 产品简介


    低电感陶瓷电容器(Low Inductance Ceramic Capacitors)是一种广泛应用于高频率、大功率需求及严格电压控制领域的高性能电子元件。这种电容器的主要功能是改善电源分配网络(PDN)的信号完整性,确保在高频环境下电力传输的稳定性和高效性。其应用领域包括半导体封装、板级设计以及各种高可靠性和高性能的电子产品中。

    2. 技术参数


    - 温度范围:X7R = -55°C 至 +125°C;X5R = -55°C 至 +85°C;X7S = -55°C 至 +125°C
    - 电压等级:4V、6.3V、10V、16V、25V
    - 容差:K = ±10%;M = ±20%
    - 失效率:无特定失效率信息(A = N/A)
    - 绝缘电阻:@ +25°C 下最小为100,000MΩ 或每μF最小为1,000MΩ
    - 温度系数:X7R、X5R = ±15%;X7S = ±22%
    - 电容代码:不同尺寸和容值的代码对应不同的电容型号和参数
    - 包装形式:7英寸卷带和13英寸卷带

    3. 产品特点和优势


    低电感陶瓷电容器通过优化内部结构,显著降低了等效串联电感(ESL),从而提高了能量传递速度。特别是,这种电容器的电流环路尺寸更小,使得ESL降低高达60%以上。此外,其独特的低电感芯片阵列(LICA®)技术在高可靠性半导体封装和板级解耦应用中表现出色,适用于要求极低ESL的高可靠性场合。

    4. 应用案例和使用建议


    - 半导体封装:用于高可靠性的半导体芯片解耦,适用于高功率IC和多芯片模块。
    - 板级设计:用于电路板上的电源管理,特别是在需要快速响应时间和低ESL的应用中。
    - 通讯系统:在必须具备高度可靠性的主框架CPU和通信系统中广泛应用。
    使用建议:
    - 确保正确选择适合应用的电压等级和电容值。
    - 注意温度范围内的工作稳定性,特别是在极端环境条件下。
    - 配合合适的封装技术以优化电容布局,提高整体电路的信号完整性。

    5. 兼容性和支持


    - 兼容性:这些电容器可与多种表面贴装技术(SMT)兼容,适配不同类型的PCB设计。
    - 支持:制造商提供详尽的技术支持和文档资源,包括详细的安装指南和维护建议。

    6. 常见问题与解决方案


    - 问题1:电容失效
    - 解决方法:检查是否超过额定电压或温度范围,必要时更换符合规格的电容。
    - 问题2:ESL过高
    - 解决方法:确认正确的安装和布局,使用低ESL型号并检查是否有外部干扰因素影响。
    - 问题3:信号完整性问题
    - 解决方法:调整电路布局以减少寄生效应,使用更高性能的电容型号。

    7. 总结和推荐


    低电感陶瓷电容器凭借其卓越的性能参数和独特的设计优势,在多种应用中展现出强大的竞争力。它不仅在信号完整性方面表现出色,还具备优秀的温度稳定性和耐久性。因此,强烈推荐在需要高性能和高可靠性的场合下使用该产品。建议设计工程师在选择电容器时充分考虑其应用需求,并结合上述使用建议进行合理选型。

05085C223KAT2A参数

参数
电容值 22nF
容差 ±10%
温度系数 X7R
额定电压 50V
长*宽*高 1.27mm(长度)*2mm(宽度)
通用封装 0508
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

05085C223KAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。
