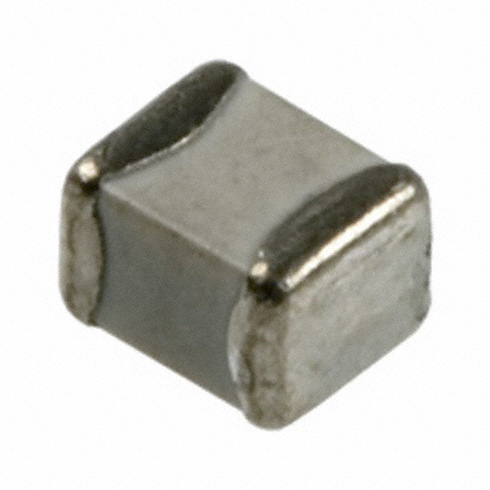

UQCAVA101JATME

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 100pF ±5% 250V 0505 贴片安装 1.4mm(长度)*1.4mm(宽度)
供应商型号: 478-5907-6-ND
供应商: Digi-Key
标准整包数: 1
AVX 陶瓷电容 UQCAVA101JATME

UQCAVA101JATME概述


    产品简介


    产品名称:UQ系列超高Q值超低ESR多层陶瓷电容
    产品类型:UQ系列多层陶瓷电容(MLC)是专为射频和微波应用设计的高性能电容。该系列电容器具有高Q值、超低等效串联电阻(ESR)和高自谐振频率的特点,适用于多种高频应用场合。
    主要功能:这些电容器能够在广泛的频率范围内保持低损耗,从而实现更高的能效和更好的信号完整性。它们能够显著降低电路中的热损失,提高放大器和滤波网络的性能。
    应用领域:UQ系列电容器广泛应用于射频功率放大器、低噪声放大器、滤波网络以及MRI系统中。这些应用要求电容器具有出色的高频性能和稳定性。

    技术参数


    - 工作温度范围:从-55°C到+125°C
    - 电容范围:0.1 pF至1000 pF
    - 额定电压(WVDC):50V至500V
    - 质量因子(Q值):大于2000(1 MHz时)
    - 绝缘电阻(IR):最小10^5兆欧(25°C时),最小10^4兆欧(125°C时)
    - 温度系数(TCC):±30 ppm/°C
    - 电容公差:±0.05 pF至±20%
    - 自谐振频率(SRF):随电容值不同而变化
    - 封装尺寸:0605, 1210, 0709, 0402, 0603, 0805

    产品特点和优势


    - 超低ESR:显著降低了高频下的能量损耗。
    - 高Q值:提高了电路的效率和信号完整性。
    - 高自谐振频率:确保了在宽频率范围内的稳定性能。
    - 宽温度系数:具有±30 ppm/°C的温度系数,确保了良好的温度稳定性。
    - 多重电压等级:提供多种电压等级选择,以满足不同的应用需求。

    应用案例和使用建议


    应用案例
    1. 射频功率放大器:UQ系列电容器在射频功率放大器中发挥了关键作用,显著提升了放大器的效率和线性度。
    2. 低噪声放大器:通过使用UQ系列电容器,低噪声放大器可以达到更低的噪声水平和更高的增益。
    3. 滤波网络:在复杂的滤波网络中,UQ系列电容器的高Q值和低ESR使得滤波器能够更加有效地工作。
    使用建议
    1. 布局优化:在设计PCB时,应尽量减少信号路径长度,确保电源和地线之间的连接尽可能短。
    2. 散热考虑:由于这些电容器在高频下会发热,应在电路板上增加散热措施,如增加散热片或改进通风。
    3. 兼容性检查:确保所选电容器的封装尺寸和引脚配置与PCB设计相匹配,以避免组装过程中的问题。

    兼容性和支持


    - 兼容性:UQ系列电容器可与多种射频和微波组件兼容,包括射频前端模块和滤波器网络。
    - 技术支持:AVX公司提供详尽的技术文档和支持,包括设计指南、样品申请和售后服务。此外,还可以通过AVX官方网站获取更多的应用资源和技术支持。

    常见问题与解决方案


    - 问题1:电容值漂移
    - 解决方案:建议在应用中加入温度补偿电路,以减小温度对电容值的影响。
    - 问题2:焊接问题
    - 解决方案:确保焊点干净无氧化,并在焊接过程中采用合适的温度曲线,以防止损坏电容器。
    - 问题3:安装时出现空焊现象
    - 解决方案:在焊接前进行预热处理,并确保焊接机台温度均匀,避免局部过热导致虚焊。

    总结和推荐


    总结:UQ系列多层陶瓷电容凭借其超高Q值、超低ESR和高自谐振频率的优势,在射频和微波应用中表现卓越。其稳定的性能和广泛的温度适应能力使其成为高性能电子设备的理想选择。
    推荐:强烈推荐UQ系列电容器用于需要高精度和稳定性的射频和微波应用中。无论是射频功率放大器还是低噪声放大器,该系列电容器都能够提供优异的性能表现。对于寻求高效能和高可靠性的工程师来说,UQ系列电容器是不可多得的选择。

UQCAVA101JATME参数

参数
电容值 100pF
容差 ±5%
温度系数 -
额定电压 250V
长*宽*高 1.4mm(长度)*1.4mm(宽度)
通用封装 0505
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
