TAJC476M010RNJ

产品分类: 钽电容
厂牌: AVX
产品描述: 47μF ±20% 10V 1.2Ω 2312 贴片安装 6mm*3.2mm*2.8mm
供应商型号: TS-TAJC476M010RNJ
供应商: 海外现货
标准整包数: 500

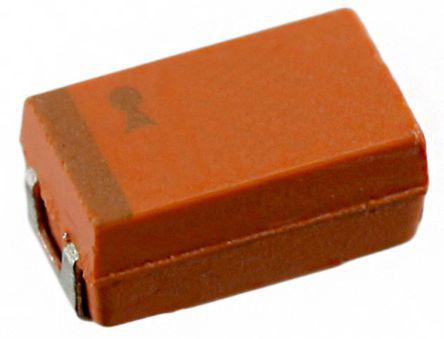

AVX 钽电容 TAJC476M010RNJ

TAJC476M010RNJ概述


    产品简介


    TAJ系列电容器是一款标准及低轮廓钽电解电容器,专为表面贴装技术(SMT)设计。该系列提供多种容值范围和额定电压选择,适用于广泛的电子产品应用。TAJ系列电容器以其卓越的可靠性和稳定性,在消费电子、娱乐系统及高度受限设计等领域中得到广泛应用。

    技术参数


    | 参数 | 值 |

    | 容量范围 | 0.10 μF 到 2200 μF |
    | 容量公差 | ±10%,±20% |
    | 额定电压(VR) | +85°C:2.5V, 4V, 6.3V, 10V, 16V, 20V, 25V, 35V, 50V |
    | 类别电压(VC) | +125°C:1.7V, 2.7V, 4V, 7V, 10V, 13V, 17V, 23V, 33V |
    | 冲击电压(VS) | +85°C:3.3V, 5.2V, 8V, 13V, 20V, 26V, 32V, 46V, 65V |
    | 工作温度范围 | -55°C 到 +125°C |
    | 可靠性 | 每1000小时1%@85°C, VR, 0.1Ω/V, 60%置信水平 |
    | 认证 | CECC 30801 - 005 issue 2, EIA 535BAAC |

    产品特点和优势


    - 通用型:适用于多种低功耗直流/直流转换器和低压降稳压器(LDO)。
    - 多样化的尺寸:提供17种标准和低轮廓封装尺寸,最小厚度仅1mm。
    - 高性能:容值范围广泛,可满足各种应用需求。
    - 可靠的焊接工艺:采用J型引脚结构,确保长期稳定性和可靠性。

    应用案例和使用建议


    应用场景
    TAJ系列电容器广泛应用于娱乐/信息娱乐系统、低功率DC/DC转换器及其它低功率应用。特别适用于高度受限的设计,如手机、平板电脑等便携式设备。
    使用建议
    - 在选择合适的电容器时,应根据具体电路的工作条件来确定所需电容量和额定电压。
    - 注意确保所有参数(如温度范围、冲击电压等)符合应用要求,以避免损坏。
    - 采用恰当的安装方法和焊接工艺,以保证电容器在长时间运行下的稳定性和可靠性。

    兼容性和支持


    TAJ系列电容器可与标准SMT设备配合使用,且具备RoHS和无铅选项。制造商提供相应的技术支持和服务,确保客户在使用过程中获得帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器爆裂 | 确保额定电压不超过推荐值,检查安装工艺 |
    | 容量衰减 | 确认工作环境不超出温度范围,更换故障电容器 |
    | 电容器失效 | 检查电路是否过载或短路,更换相应电容器 |

    总结和推荐


    TAJ系列电容器凭借其广泛的容值范围、稳定的性能和多样化的产品线,在电子元器件市场中展现出强大的竞争力。其卓越的可靠性和适配性使其成为各类低功耗应用的理想选择。强烈推荐TAJ系列电容器用于各种电子产品设计中,特别是在需要高可靠性、小尺寸和宽温度范围的应用场合。

TAJC476M010RNJ参数

参数
电容值 47μF
容差 ±20%
额定电压 10V
工作寿命 -
ESR-等效串联电阻 1.2Ω
长*宽*高 6mm*3.2mm*2.8mm
通用封装 2312
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TAJC476M010RNJ厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

TAJC476M010RNJ数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX TAJC476M010RNJ TAJC476M010RNJ数据手册

TAJC476M010RNJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.1322 ¥ 1.124
2500+ $ 0.13 ¥ 1.1047
5000+ $ 0.1277 ¥ 1.0853
7500+ $ 0.1254 ¥ 1.0659
12500+ $ 0.1231 ¥ 1.0465
库存: 14000
起订量: 2000 增量: 1
交货地:
最小起订量为:1500
合计: ¥ 1686
