首页  >  产品百科  >  VGAH222031Y650DP

VGAH222031Y650DP

产品分类: 压敏电阻
厂牌: AVX
产品描述: 39V 1.2KA 1 35.1V 429V 31V 25V 9.6J 6.1nF@1kHz 2220 贴片安装 5.7mm*5mm*2.5mm
供应商型号: 3132841
供应商: element14
标准整包数: 1

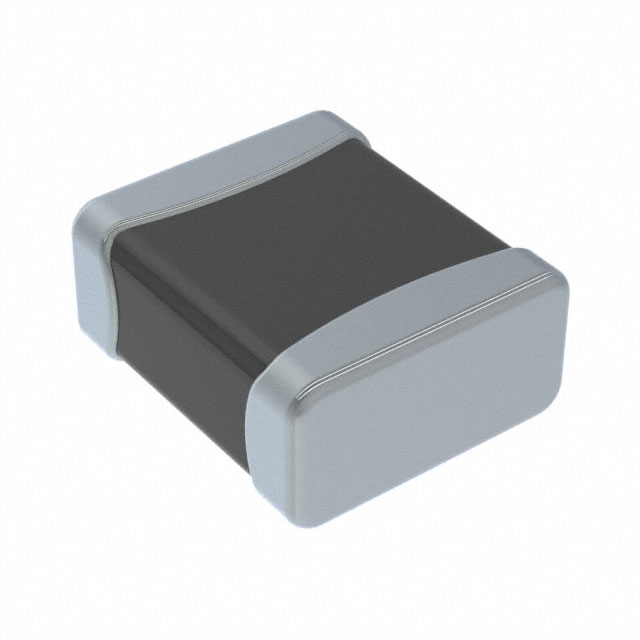

AVX 压敏电阻 VGAH222031Y650DP

VGAH222031Y650DP概述

    高温+150°C 汽车级压敏电阻技术手册

    产品简介


    AVX 高温+150°C 多层压敏电阻是专为汽车及工业应用设计的产品,适用于引擎盖下等高温环境。这些压敏电阻已经通过 AEC-Q200 认证,提供双向过电压保护及EMI/RFI衰减功能。产品封装于玻璃外壳内,增强对恶劣环境(如酸性环境、盐和氯化物焊剂)的抵抗能力。产品主要应用于发动机舱、地下钻探等任何需要高温工作的场合。

    技术参数


    - 温度范围:-55°C 至 +150°C
    - 工作电压:16Vdc 至 31Vdc
    - 封装尺寸:1206 到 3220
    - 工作电压:16Vdc 至 31Vdc
    - 工作电压等级:
    - 16Vdc
    - 22Vdc
    - 26Vdc
    - 31Vdc
    - 额定能量:0.6J 至 13J
    - 浪涌能量:1.5J 至 50J
    - 峰值电流:200A 至 1800A
    - 电容:700pF 至 15000pF
    - 铅含量:无铅,符合 RoHS 标准
    - 焊接性能:镍/锡端子,符合无铅焊接要求
    - 湿度敏感度等级:1

    产品特点和优势


    - 高温稳定性:能够在高达+150°C的环境下工作,适用于苛刻的工作条件。
    - 双向过电压保护:可有效防止正向和反向过电压冲击。
    - EMI/RFI过滤:在静态条件下能够有效过滤EMI/RFI。
    - 高可靠性:采用玻璃封装,提高了耐腐蚀性。
    - AEC-Q200认证:确保产品质量符合汽车行业标准。

    应用案例和使用建议


    这些压敏电阻广泛应用于各种需要高温保护的场合,例如发动机舱、地下钻探设备等。设计时需考虑其额定能量、峰值电流等因素,以确保电路的安全稳定运行。使用建议包括:
    - 确保正确选择工作电压等级,避免电压过高导致失效。
    - 注意峰值电流的选择,确保电路可以承受瞬态电流冲击。
    - 在高温环境中应特别注意环境温度的影响,避免超过额定温度范围。

    兼容性和支持


    - 兼容性:本产品与标准的SMT设备兼容,适合大规模自动化生产。
    - 技术支持:AVX提供详细的安装指南和技术支持,帮助客户顺利集成到现有系统中。

    常见问题与解决方案


    - 问题:电压超出额定值导致损坏
    - 解决办法:检查并确认所选型号的额定电压是否与应用一致。
    - 问题:高温环境下出现故障
    - 解决办法:确保使用环境温度不超过+150°C,并采用合适的散热措施。
    - 问题:漏电流过大
    - 解决办法:确认选择合适的电容值和额定能量,同时进行定期检测和维护。

    总结和推荐


    AVX 高温+150°C 多层压敏电阻是一款高性能的保护元件,具备出色的高温稳定性和高可靠性。它广泛适用于各类高可靠性要求的工业和汽车应用。考虑到其优秀的特性和广泛应用范围,我们强烈推荐使用此产品,特别是在极端温度条件下需要可靠保护的场合。

VGAH222031Y650DP参数

参数
压敏电压 39V
不同频率时的电容 6.1nF@1kHz
浪涌电流 1.2KA
电路数 1
最大交流电压 25V
最大直流电压 31V
最小压敏电压 35.1V
最大压敏电压 429V
能量 9.6J
长*宽*高 5.7mm*5mm*2.5mm
通用封装 2220
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VGAH222031Y650DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VGAH222031Y650DP数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VGAH222031Y650DP VGAH222031Y650DP数据手册

VGAH222031Y650DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 14.1882
50+ ¥ 12.25
100+ ¥ 10.02
250+ ¥ 9.44
500+ ¥ 8.29
1000+ ¥ 6.81
库存: 37
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 14.18
直接购买
加入购物车
