F930J336MAA

产品分类: 钽电容
厂牌: AVX
产品描述: 33μF 2000h@ 125°C ±20% 6.3V 2.5Ω@ 100kHz 1206 贴片安装 3.2mm*1.6mm*1.8mm
供应商型号: 647-F930J336MAA
供应商: Mouser
标准整包数: 1

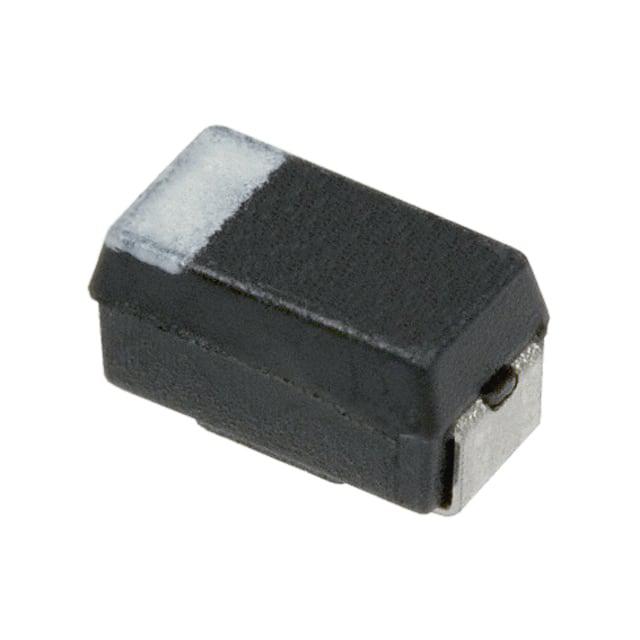

AVX 钽电容 F930J336MAA

F930J336MAA概述

    F93 Series Resin-Molded Chip, Standard Tantalum J-Lead

    产品简介


    F93系列树脂封装芯片是一种标准的钽电容器,采用SMD J-Lead设计。该系列电容器适用于低功耗DC/DC转换应用。它具有多种尺寸规格和不同的额定电压等级,确保广泛的应用需求。

    技术参数


    - 材质和认证:符合RoHS3指令2015/863/EU标准。
    - 型号和规格:
    - 额定电压:4V至35V不等。
    - 容值范围:0.33μF到100μF(特定型号可达680μF)。
    - 引脚类型:SMD J-Lead。
    - 包装:可根据需求提供卷带式包装。
    - 电气特性:
    - 电容温度系数:最大+15%(+125°C),最大-10%(-55°C)。
    - 漏电流:在额定电压下的漏电流(20°C和85°C)及降压后的漏电流(125°C)均有明确规定。
    - 阻抗:在100kHz时的阻抗值为几十欧姆。
    - 工作环境:
    - 工作温度范围:-55°C到+125°C。
    - 存储温度:-55°C到+125°C。

    产品特点和优势


    - 环保材料:满足RoHS标准,不含有害物质。
    - 高可靠性:通过100%的浪涌电流测试,确保长时间稳定运行。
    - 广泛的适用性:适合各种低功耗应用,包括DC/DC转换器。
    - 高精度:容值误差可控制在±10%以内。

    应用案例和使用建议


    - 低功耗DC/DC转换:适用于电源管理、通信设备和工业控制等领域。
    - 建议使用场景:在选择电容时需考虑具体应用的需求,如工作温度范围、电压和电流需求。
    - 优化方案:根据具体应用环境,建议选用更小的电容来减小体积和成本。

    兼容性和支持


    - 兼容性:此系列产品适用于各类通用SMD PCB设计。
    - 技术支持:用户可联系当地销售办公室获取更多技术支持和定制服务。

    常见问题与解决方案


    - 问题1:如何确保电容的焊接质量?
    - 解答:严格按照规定的焊接条件操作,如260°C下的浸焊和再流焊。

    - 问题2:如何处理高温环境下的电容老化问题?
    - 解答:建议选择高温等级的产品,并定期检测电容的老化情况。

    总结和推荐


    F93系列电容器以其广泛的适用范围、高可靠性及良好的温度稳定性成为众多低功耗应用的理想选择。特别是在DC/DC转换、电源管理和工业自动化等领域,其表现尤为出色。强烈推荐使用F93系列电容器以满足高性能和可靠性的要求。
    综上所述,F93系列电容器在材料选择、电气特性和可靠性方面都表现出色,是值得推荐的选择。

F930J336MAA参数

参数
电容值 33μF
ESR-等效串联电阻 2.5Ω@ 100kHz
容差 ±20%
额定电压 6.3V
工作寿命 2000h@ 125°C
长*宽*高 3.2mm*1.6mm*1.8mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

F930J336MAA厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

F930J336MAA数据手册

厂牌 PDF简要描述 下载
AVX 钽电容 AVX F930J336MAA F930J336MAA数据手册

F930J336MAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
