首页  >  产品百科  >  BZ05FB682ZSB

BZ05FB682ZSB

产品分类: 其他固定电容
厂牌: AVX
产品描述: 1000h@ 70°C -20%~80% 15V 15V 500mΩ 6.8mF BZ05 贴片安装 20mm*15mm*5.8mm
供应商型号: 2856957
供应商: element14
标准整包数: 1

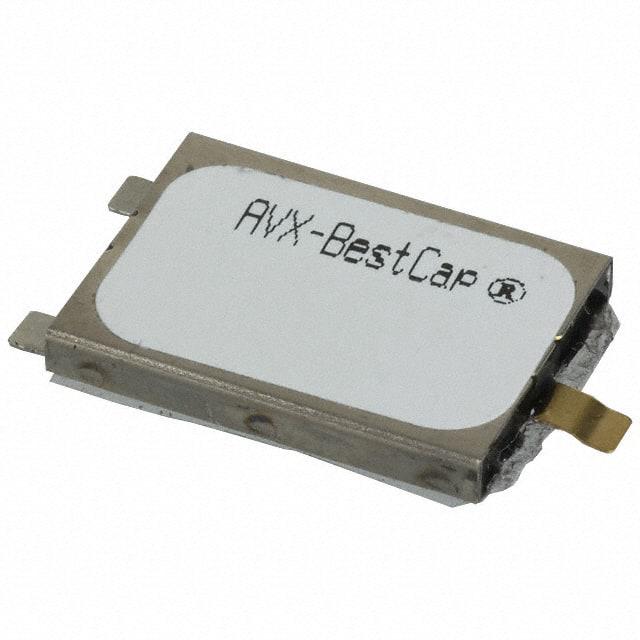

AVX 其他固定电容 BZ05FB682ZSB

BZ05FB682ZSB概述


    产品简介


    AVX BestCap® Ultra-low ESR 高功率脉冲超级电容器
    AVX BestCap® 系列超级电容器是一款集高能效、高功率和低等效串联电阻(ESR)于一体的创新产品。相比传统的超级电容器,BestCap® 不仅解决了高ESR和在短脉冲电流供应时电容损耗的问题,还通过独特的质子聚合物膜技术显著提升了电荷转移效率,使其在短时间内提供稳定的电容值。BestCap® 主要应用于电源管理、备用电源系统、无线通信设备等领域,能够为客户提供高效可靠的能量储存解决方案。

    技术参数


    - 电压范围:3.6V至20V
    - 电容范围:6.8mF 至 1000mF
    - ESR(等效串联电阻):最低至6.8mΩ
    - 温度范围:-20°C 至 70°C
    - 包装规格:散装
    - 泄漏电流:最大值取决于电压等级,范围从5µA到200µA
    - 尺寸:
    - BZ01: 28mm x 17mm x 2.3mm - 6.5mm
    - BZ02: 48mm x 30mm x 2.9mm - 6.8mm
    - BZ05: 20mm x 15mm x 2.3mm - 6.5mm
    - BZ09: 17mm x 15mm x 2.3mm

    产品特点和优势


    - 超低ESR:BestCap® 采用独特的质子聚合物膜技术,使得其ESR显著低于同类产品,从而提升电能转换效率。
    - 高功率脉冲处理能力:相比传统超级电容器,BestCap® 在提供短脉冲电流时,能够更好地保持其电容值。
    - 宽工作温度范围:-20°C至70°C的工作温度范围,确保了在不同环境下的稳定运行。
    - 多种封装形式:提供多种尺寸和引脚配置,以满足不同的设计需求。

    应用案例和使用建议


    - 备用电源系统:在紧急情况下,BestCap® 可作为电池的补充,提供瞬时高功率输出。
    - 无线通信设备:BestCap® 可有效增强GSM/GPRS PCMCIA调制解调器的瞬时脉冲响应,提高数据传输稳定性。
    - 建议使用场景:在需要快速响应的高功率应用场合,如启动设备、断电保护等,BestCap® 是理想的选择。此外,为了充分发挥其效能,建议使用合适的印刷电路板(PCB)布局,确保良好的热管理和电流路径。

    兼容性和支持


    - 兼容性:BestCap® 适用于各种尺寸的印刷电路板,提供通过孔和表面贴装等多种安装方式。
    - 技术支持:AVX公司提供详尽的技术资料和支持服务,包括详细的电气规格、机械尺寸参考及安装指南。

    常见问题与解决方案


    - Q: BestCap® 的最大工作温度是多少?
    - A: BestCap® 的最大工作温度为70°C。如果需要更宽的温度范围,可以咨询厂家获取更多信息。
    - Q: BestCap® 是否支持焊接加工?
    - A: 是的,BestCap® 支持回流焊和波峰焊。请参考相关电气规格文档,了解详细的焊接参数。
    - Q: 如何确定BestCap® 是否符合特定应用的要求?
    - A: 确保查阅产品手册中提供的电气规格和技术参数,对比您的应用需求。如有疑问,请联系AVX销售办公室获取更多技术支持。

    总结和推荐


    AVX BestCap® Ultra-low ESR 高功率脉冲超级电容器 是一款集高效能、高功率、低ESR于一体的产品,特别适合需要高瞬时功率的应用。其独特的质子聚合物膜技术和多样化的封装形式,使其在电源管理、备用电源系统和无线通信设备中表现出色。我们强烈推荐使用这款产品来提升您电子系统的可靠性和效率。如果您对具体应用场景或安装方式有任何疑问,AVX公司提供了丰富的技术支持文档和专业的客户服务,确保您的需求得到最佳满足。

BZ05FB682ZSB参数

参数
额定电压-AC -
电容值 6.8mF
温度系数 -
额定电压 15V
介电材料 -
额定电压-DC 15V
纹波电流 -
工作寿命 1000h@ 70°C
ESR-等效串联电阻 500mΩ
容差 -20%~80%
电容个数 -
长*宽*高 20mm*15mm*5.8mm
通用封装 BZ05
安装方式 贴片安装
应用等级 工业级
零件状态 最后售卖
包装方式 散装

BZ05FB682ZSB厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

BZ05FB682ZSB数据手册

厂牌 PDF简要描述 下载
AVX 其他固定电容 AVX BZ05FB682ZSB BZ05FB682ZSB数据手册

BZ05FB682ZSB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.4782 ¥ 171.4026
10+ $ 19.4359 ¥ 162.6785
50+ $ 16.3859 ¥ 137.15
100+ $ 15.5846 ¥ 130.4432
250+ $ 15.3641 ¥ 128.5975
400+ $ 13.9269 ¥ 116.5683
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
