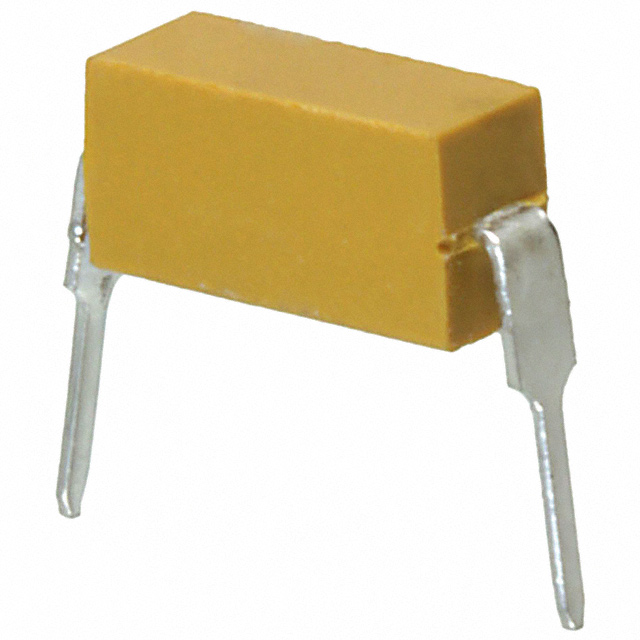

CKR22BX272KM

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 2.7nF ±10% 100V DIP-2 通孔安装 6.6mm*2.34mm*4.45mm
供应商型号:
供应商:
标准整包数: 0
AVX 陶瓷电容 CKR22BX272KM

CKR22BX272KM概述


    产品简介


    产品类型:这些产品属于固定电容器,使用陶瓷介质制造,设计用于满足军事标准MIL-PRF-39014。
    主要功能:它们主要用于电气和电子系统中存储和释放电荷,适用于高可靠性和恶劣环境下的应用。典型的应用包括通信设备、航空航天设备、国防装备以及其他需要高度可靠性的场合。
    应用领域:广泛应用于军用通信设备、雷达系统、卫星通信系统、航空电子设备以及各种工业控制系统。

    技术参数


    以下是从技术手册中提取的关键技术规格和性能参数:
    - 尺寸规格(单位:毫米):
    - CKR04:长度(L)= 4.83±0.25,宽度(W)= 4.83±0.25,厚度(T)= 2.29±0.25,引脚间距(L.S.)= 2.54±0.38,引脚直径(L.D.)= 0.64±0.05。
    - CKR05:长度(L)= 4.83±0.25,宽度(W)= 4.83±0.25,厚度(T)= 2.29±0.25,引脚间距(L.S.)= 5.08±0.38,引脚直径(L.D.)= 0.64±0.05。
    - CKR06:长度(L)= 7.37±0.25,宽度(W)= 7.37±0.25,厚度(T)= 2.29±0.25,引脚间距(L.S.)= 5.08±0.38,引脚直径(L.D.)= 0.64±0.05。
    - CKR08:长度(L)= 7.37±0.25,宽度(W)= 7.37±0.25,厚度(T)= 3.68±0.38,引脚间距(L.S.)= 5.08±0.38,引脚直径(L.D.)= 0.64±0.05。
    - 工作电压:最高可达200伏直流(VWDC)。
    - 工作温度范围:-55°C 至 +125°C。
    - 电容值范围:10pF 至 1,000,000pF。
    - 容差范围:±10% 和 ±20%。
    - 包装要求:每袋装100个,也可根据需求提供径向带状盘装(Radial Tape and Reel Packaging)。

    产品特点和优势


    - 高可靠性:通过严格的军事标准MIL-PRF-39014认证,确保在恶劣环境下依然保持高性能。
    - 广泛的温度适应性:可在-55°C至+125°C的宽温度范围内正常工作。
    - 多样化规格:提供多种电容值、尺寸和引脚配置选择,适用于不同应用场景。
    - 低失效率:根据不同型号提供不同的失效率等级(如M、P、R、S),以满足不同应用的需求。
    - 高质量材料:采用高品质陶瓷介质和金属引脚,保证长期稳定性和可靠性。

    应用案例和使用建议


    应用案例:
    - 通信设备:例如无线电收发器,需要高稳定性电容器来保证信号传输的质量。
    - 航空航天设备:例如飞行控制系统的传感器,需要能在极端温度下工作的电容器。
    - 军事雷达系统:用于滤波和储能的场合,要求极高的可靠性。
    使用建议:
    - 选择合适的电容值:根据具体电路的需求,合理选择电容值以达到最佳的性能。
    - 考虑工作温度:确保所选型号的电容器可以在预期的工作温度范围内正常运行。
    - 注意引脚配置:选择适合的引脚间距和直径,以方便在PCB上的安装。
    - 确保正确的封装形式:例如对于大批量生产,建议使用径向带状盘装(Radial Tape and Reel Packaging),以便于自动化生产线上的操作。

    兼容性和支持


    - 兼容性:这些电容器与市场上主流的PCB板和焊接工艺兼容,无需担心安装过程中的兼容性问题。
    - 厂商支持:AVX公司提供了详细的技术支持文档和客户服务,可以及时解答用户的疑问和提供技术支持。
    - 维护信息:建议定期检查电容器的工作状态,并在必要时更换,以确保系统长期稳定运行。

    常见问题与解决方案


    常见问题:
    1. 电容值变化过大:可能是因为温度变化或老化导致。
    2. 工作电压过高:可能导致电容器损坏。
    3. 安装过程中损坏:安装不当可能导致引脚折断或接触不良。
    解决方案:
    1. 电容值变化过大:定期进行温度补偿,或更换新的电容器。
    2. 工作电压过高:确保所有电容器的工作电压不超过其额定值。
    3. 安装过程中损坏:严格按照手册中的安装指南进行操作,使用适当的工具和方法。

    总结和推荐


    这些固定电容器具有高可靠性、良好的温度适应性和多样化规格选择等优点,非常适合在军事和工业环境中使用。建议在选择时仔细考虑实际应用的需求,如工作温度范围、电容值和失效率等级等。总的来说,这些电容器是高性能和高可靠性的首选,强烈推荐使用。

CKR22BX272KM参数

参数
电容值 2.7nF
容差 ±10%
温度系数 -
额定电压 100V
长*宽*高 6.6mm*2.34mm*4.45mm
通用封装 DIP-2
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 管装

CKR22BX272KM厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

CKR22BX272KM数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX CKR22BX272KM CKR22BX272KM数据手册

CKR22BX272KM封装设计

查看详情并下载
Symbol
Footprint
3D Model
