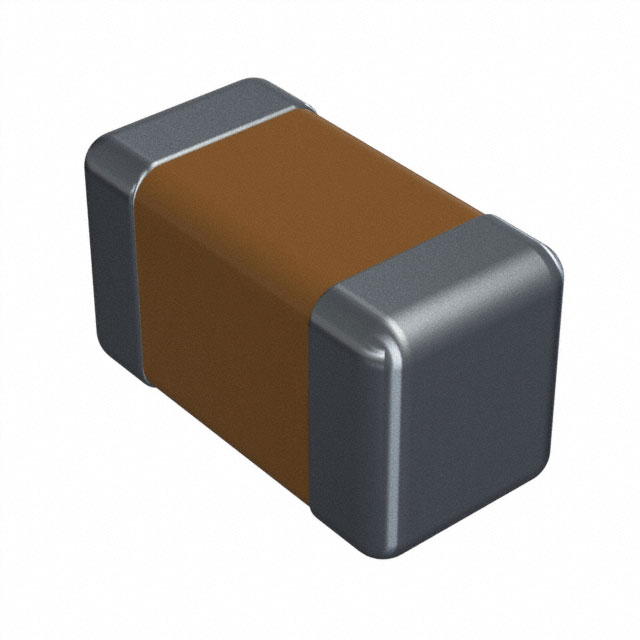

06031U220FAT2A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 22pF ±1% C0G(NP0) 100V 0603 贴片安装 1.52mm(长度)*760μm(宽度)
供应商型号: 581-06031U220FAT2A
供应商: Mouser
标准整包数: 1
AVX 陶瓷电容 06031U220FAT2A

06031U220FAT2A概述


    产品简介


    "U" 系列电容器是一种特别设计用于通信市场的低ESR(等效串联电阻)陶瓷电容器,属于C0G(NP0)电介质类型。这些电容器在每个规格值上均能实现最大ESR和有效电容,从而确保批次间的均匀性。其尺寸包括EIA标准的0603、0805和1210芯片尺寸。

    技术参数


    - 尺寸与封装:0402、0603、0805 和 1210,分别对应0.039英寸(1.00毫米)、0.060英寸(1.52毫米)、0.079英寸(2.01毫米)和0.126英寸(3.2毫米)。
    - 电容范围:0402 尺寸为0.2 pF到22 pF,0603尺寸为1.0 pF到100 pF,0805尺寸为1.6 pF到160 pF,1210尺寸为2.4 pF到1000 pF。
    - 耐压:根据型号不同,额定工作电压从25V到200V不等,对应的额定工作电压(WVDC)为25V、50V、100V和200V。
    - 温度系数:0±30 ppm/°C (-55°C至+125°C)。
    - 绝缘电阻:25°C时最小值为10^12欧姆,在125°C时为10^11欧姆。
    - 等效串联电阻(ESR):具体见规格曲线页300和303。
    - 引脚:镀镍和锡涂层(Ni and Sn)。
    - 标记方式:激光打印EIA J标记标准(除0603外)。

    产品特点和优势


    - 超低ESR:适合高频应用。
    - 高一致性:每个规格值都保证最大ESR和有效电容。
    - 多规格尺寸:提供多种尺寸以满足不同应用需求。
    - 优异的温度特性:温度系数极小,确保了在极端环境下也能保持稳定的电容值。
    - 高可靠性:符合MIL-C-55681和AEC Q200标准,适用于汽车及通信市场。

    应用案例和使用建议


    应用案例:
    - 通信市场:如无线通信系统中的滤波器和耦合电路。
    - 汽车电子:如车载娱乐系统和传感器电路。

    使用建议:
    - 在选择电容器时,根据应用频率和环境温度,选择合适的电容值和工作电压。
    - 注意焊接温度,避免过高的焊接温度对电容器造成损坏。
    - 高频应用中,优先考虑使用低ESR的型号,以提高效率和减少热量产生。

    兼容性和支持


    - 兼容性:适用于多种电子设备和电路板设计。
    - 支持:AVX公司提供了详尽的技术文档和在线技术支持,以帮助客户正确选择和使用该系列产品。

    常见问题与解决方案


    - 问题1:如何确定最适合应用的电容值?
    - 解答:通过计算应用电路所需的电容值,并考虑温度系数和工作环境的影响。
    - 问题2:如何确保正确的焊接温度?
    - 解答:参考制造商的焊接温度指导,避免超过最高允许温度。

    总结和推荐


    总结:AVX公司的“U”系列电容器以其超低ESR、高一致性和出色的温度稳定性,在通信和汽车电子市场中表现出色。它们非常适合高频应用,能够提供稳定可靠的电容特性。
    推荐:强烈推荐使用AVX公司的“U”系列电容器,特别是对于需要高精度和可靠性的高频电路。

06031U220FAT2A参数

参数
电容值 22pF
容差 ±1%
温度系数 C0G(NP0)
额定电压 100V
长*宽*高 1.52mm(长度)*760μm(宽度)
通用封装 0603
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

06031U220FAT2A厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

06031U220FAT2A数据手册

厂牌 PDF简要描述 下载
AVX 陶瓷电容 AVX 06031U220FAT2A 06031U220FAT2A数据手册

06031U220FAT2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3565 ¥ 3.0124
10+ $ 0.2128 ¥ 1.7977
100+ $ 0.13 ¥ 1.0981
500+ $ 0.1133 ¥ 0.9574
1000+ $ 0.0929 ¥ 0.7848
4000+ $ 0.0756 ¥ 0.6388
8000+ $ 0.0626 ¥ 0.5293
24000+ $ 0.0599 ¥ 0.5057
48000+ $ 0.0578 ¥ 0.488
库存: 17527
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.01
直接购买
加入购物车
