VC121030G620DP

产品分类: 压敏电阻
厂牌: AVX
产品描述: 41V 220A 1 36.9V 451V 30V 21V 900mJ 1.85nF@1kHz 1210 贴片安装 3.2mm*2.49mm*1.7mm
供应商型号: 581-VC121030G620DP
供应商: Mouser
标准整包数: 1

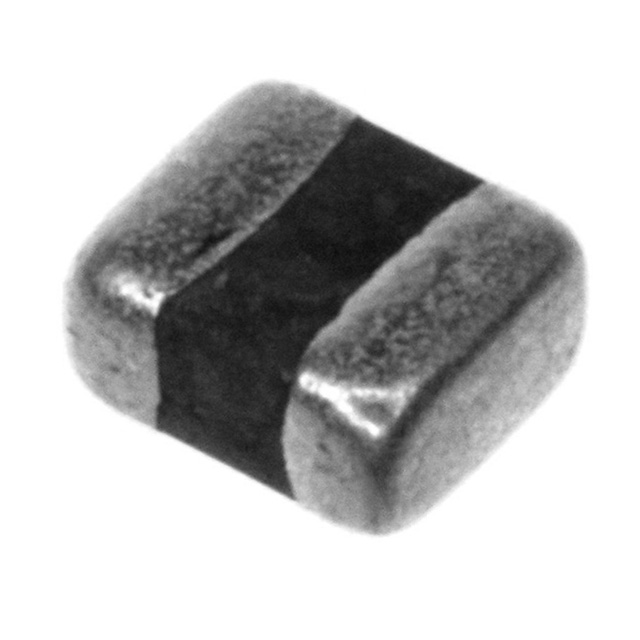

AVX 压敏电阻 VC121030G620DP

VC121030G620DP概述

    # TransGuard® Multilayer Ceramic Transient Voltage Suppressors

    产品简介


    TransGuard® 多层陶瓷瞬态电压抑制器是基于氧化锌(ZnO)的陶瓷半导体器件,具有双向非线性电压电流特性(类似于背靠背齐纳二极管)。它们的优势在于能够处理更高的电流和能量,同时还能提供EMI/RFI衰减功能。在所有领域的电子产品日益增多的情况下,可靠保护电路免受瞬态电压损害,以及防止信号失真和满足监管要求变得越来越重要。KYOCERA AVX 的 TransGuard 组件能够通过单个组件实现这两项功能。
    主要功能和应用领域
    - 非线性电压电流特性
    - 双向保护
    - 快速响应静电放电(ESD)
    - 高可靠性
    - EMI/RFI 滤波
    - 广泛的应用范围
    应用领域
    - IC 保护
    - 微控制器
    - 继电器
    - I/O 端口
    - 键盘保护
    - 便携式设备
    - 工业控制器
    - 自动化系统
    - 智能电网
    - 电信设备
    - LED 照明
    - 相机
    - 基站
    - 运动检测器
    - 报警系统
    - 更多

    技术参数


    电气特性
    - 工作温度:-55°C 至 +125°C
    - 工作电压:3.3Vdc 至 85Vdc
    - 封装尺寸:0402 - 1812
    - 能量等级:0.05J - 4.2J
    - 峰值电流:20A - 2000A
    特定型号电气参数举例
    | 部件号 | VW (DC) | VW (AC) | VB | VC | IVC | IL | ET | IP | 容量 | 频率 |

    | VC060303A100 | 3.3Vdc | 2.3Vac | 5.0±20% | 12V | 1A | 100μA | 0.1J | 30Ω | 1450pF | 1kHz |
    | VC080505A150 | 5.6Vdc | 4.0Vac | 8.5±20% | 18V | 1A | 35μA | 0.1J | 40Ω | 1100pF | 1kHz |

    产品特点和优势


    - 双向保护能力
    - 对静电放电具有非常快的响应速度
    - 多次打击能力
    - 高可靠性
    - 强大的EMI/RFI滤波功能
    - 产品种类多样

    应用案例和使用建议


    应用案例
    TransGuard® 组件被广泛应用于各种电子设备,如微控制器、继电器、键盘等,以确保这些设备在面对瞬态电压时的安全性和稳定性。特别是在智能电网、自动化系统和便携式设备中,其作用尤为关键。
    使用建议
    - 在选择合适的 TransGuard 组件时,应根据具体的工作电压和能量需求进行挑选。
    - 在高电流应用场合,建议使用具备更高能量等级的产品,以确保长期稳定运行。
    - 在安装时,应注意正确的焊接和布局,以避免因机械应力导致的失效。

    兼容性和支持


    TransGuard® 组件采用灵活的端接系统 FLEXITERM®,可在多种封装尺寸(如 0603、0805、1206、1210、1812、2220 和 3220)下提供。此外,产品与多种其他电子元件和设备兼容,方便集成到现有系统中。KYOCERA AVX 提供全面的技术支持和售后服务,确保客户能够顺利使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 确保设备散热良好,合理布置 PCB 以提高空气流通。 |
    | 产品损坏 | 请检查产品是否符合工作条件,并进行重新测试。如有需要,请联系技术支持。 |
    | 性能下降 | 验证是否为过载或环境温度过高所致,必要时更换合适型号的产品。 |

    总结和推荐


    TransGuard® 多层陶瓷瞬态电压抑制器凭借其出色的双向保护能力、快速响应速度、高可靠性和强大的 EMI/RFI 滤波功能,在各类应用中表现出色。其广泛的适用范围和多种封装尺寸使其成为许多工业控制、自动化系统和便携式设备的理想选择。强烈推荐在需要高效瞬态电压保护的应用中使用此系列产品。

VC121030G620DP参数

参数
压敏电压 41V
最大交流电压 21V
不同频率时的电容 1.85nF@1kHz
电路数 1
最小压敏电压 36.9V
最大直流电压 30V
最大压敏电压 451V
能量 900mJ
浪涌电流 220A
长*宽*高 3.2mm*2.49mm*1.7mm
通用封装 1210
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VC121030G620DP厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

VC121030G620DP数据手册

厂牌 PDF简要描述 下载
AVX 压敏电阻 AVX VC121030G620DP VC121030G620DP数据手册

VC121030G620DP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.024 ¥ 17.1028
10+ $ 1.0534 ¥ 8.9012
100+ $ 0.7887 ¥ 6.6645
250+ $ 0.6674 ¥ 5.6399
500+ $ 0.6026 ¥ 5.0923
1000+ $ 0.5422 ¥ 4.5813
2000+ $ 0.4784 ¥ 4.0428
5000+ $ 0.4253 ¥ 3.5934
10000+ $ 0.4169 ¥ 3.5224
库存: 85
起订量: 1 增量: 1
