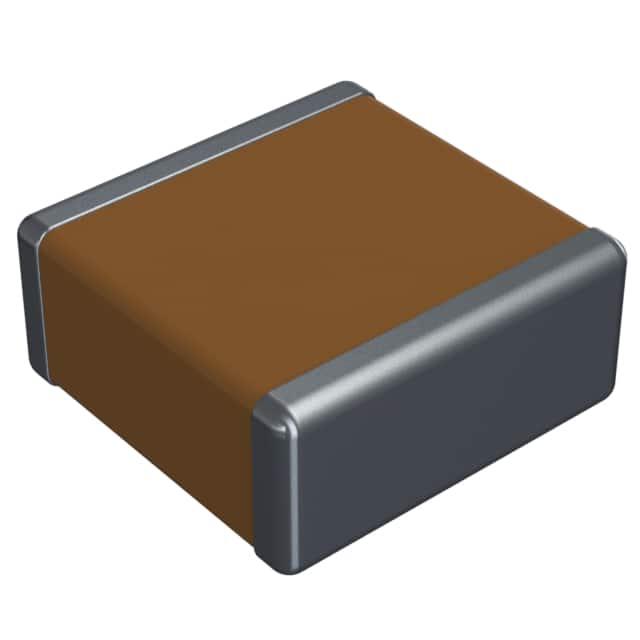

2225AC104KAT1A

产品分类: 陶瓷电容
厂牌: AVX
产品描述: 100nF ±10% X7R 1KV 2225 贴片安装 5.72mm(长度)*6.35mm(宽度)
供应商型号: 478-4741-2-ND
供应商: Digi-Key
标准整包数: 500
AVX 陶瓷电容 2225AC104KAT1A

2225AC104KAT1A概述

    高压多层陶瓷电容器(MLC)产品手册

    1. 产品简介


    本手册介绍了AVX公司推出的高压多层陶瓷电容器(MLC),适用于600V至5000V的应用场景。这些电容器具有高值、低漏电、小型化等特点,适合用作高频功率转换器中的阻尼器、开关模式电源中的谐振器,以及高压耦合/直流阻断等。

    2. 技术参数


    - 电压范围:600V至5000V
    - 电容范围:
    - NP0(C0G)电介质:10 pF至0.100 μF(在25°C下,1.0±0.2 Vrms,1 kHz频率)
    - X7R电介质:10 pF至0.82 μF(在25°C下,1.0±0.2 Vrms,1 kHz频率)
    - 容差:
    - NP0(C0G):±5%,±10%,±20%
    - X7R:±10%,±20%,+80%,-20%
    - 温度系数:NP0(C0G)为0±30 ppm/°C;X7R为±15%(0 VDC)
    - 操作温度范围:-55°C至+125°C
    - 绝缘电阻:
    - 25°C时,500 VDC下≥100 KΩ
    - 125°C时,500 VDC下≥10 KΩ
    - 介电强度:最低为120%额定电压,持续5秒,最大电流为50 mA

    3. 产品特点和优势


    - 高电压耐受性:可承受从600V到5000V的电压,适合高压应用场景。
    - 小尺寸设计:采用了较大的物理尺寸来实现高电压应用所需的特性。
    - 低ESR:在高频下仍能保持较低的等效串联电阻(ESR)。
    - 低温梯度限制:焊接过程中温升或降温速率不应超过4°C/s,预热温度必须在焊锡过程中达到的最高温度的50°C以内。
    - 特殊封装要求:芯片尺寸1210及以上的型号仅支持回流焊,部分型号需要防外部电弧保护涂层。

    4. 应用案例和使用建议


    - 应用场景:适用于高压转换器的阻尼器、开关电源的谐振器、以及高压耦合/直流阻断。
    - 使用建议:对于较大尺寸的电容器(如1825, 2225和3640),AVX提供带引脚版本,可根据具体需求选择合适的配置。注意,在AC供电主线路或AC线路滤波时,不应使用X7R介电材料。

    5. 兼容性和支持


    - 兼容性:对于1825, 2225和3640尺寸的电容器,AVX提供带引脚版本,支持通孔或表面贴装配置。
    - 技术支持:如果需要了解特定型号的引脚和容差选项,请联系工厂。

    6. 常见问题与解决方案


    - 问题:焊接过程中的温度梯度如何控制?
    - 解决方案:确保温度梯度不超过4°C/s,并使预热温度接近于焊接过程中的峰值温度。
    - 问题:为什么需要特别的防外部电弧保护涂层?
    - 解决方案:较大尺寸的电容器(如1210及以上)容易产生外部电弧,因此需要额外的保护涂层以避免故障。

    7. 总结和推荐


    AVX公司的高压多层陶瓷电容器凭借其出色的高电压耐受性、低漏电率和优良的温度稳定性,适用于多种高压应用场景。尽管其在使用过程中有一些特殊的注意事项,但这些措施有助于确保产品的长期稳定运行。综上所述,该产品非常适合那些对高电压处理有需求的客户,并且AVX公司提供的技术支持也为其在市场上赢得了良好的口碑。强烈推荐使用这款电容器,尤其是对于高压应用场景下的产品开发。

2225AC104KAT1A参数

参数
电容值 100nF
容差 ±10%
温度系数 X7R
额定电压 1KV
长*宽*高 5.72mm(长度)*6.35mm(宽度)
通用封装 2225
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装
